ВВЕДЕНИЕ:

Целью лабораторной работы №7 «Исследование свойств эмиттерного повторителя» является изучение физических принципов и определение технических характеристик эмиттерного повторителя; машинное моделирование и сравнительный анализ частотных свойств эмиттерного повторителя и резисторного каскада предварительного усиления с использованием системы схемотехнического проектирования Micro-cap 12.

1. ЗАДАНИЕ К ЭКСПЕРИМЕНТАЛЬНОЙ ЧАСТИ:

Для компьютерных моделей резисторного каскада при включении транзистора по схеме с общим эмиттером (ОЭ) – усилителя и с общим коллектором (ОК) – эмиттерного повторителя:

1. Получить амплитудно-частотные характеристики (АЧХ) сквозного коэффициента усиления K* и коэффициента усиления по напряжению K, с учетом влияния входной цепи на верхних частотах. Оценить по ним значение f* и f ;

2. Получить АЧХ K* и K, с учетом влияния выходных цепей в области верхних частот. Оценить f* и f ;

3. Получить АЧХ K* и K, с учетом влияния выходных цепей в области нижних частот. Оценить f* и f ;

4. Получить АЧХ K* и K, с учетом влияния выходных цепей в области нижних частот. Оценить f* и f ;

На основании оценок, полученных в экспериментальной части, сравнить результаты предварительного расчета и машинного моделирования: ; ; ; ; f*н; fн; f*в; f*в; сделать выводы о степени совпадения результатов ручного расчета и машинного моделирования.

2. ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ:

Принципиальная схема лабораторного макета приведена на рисунке 1.

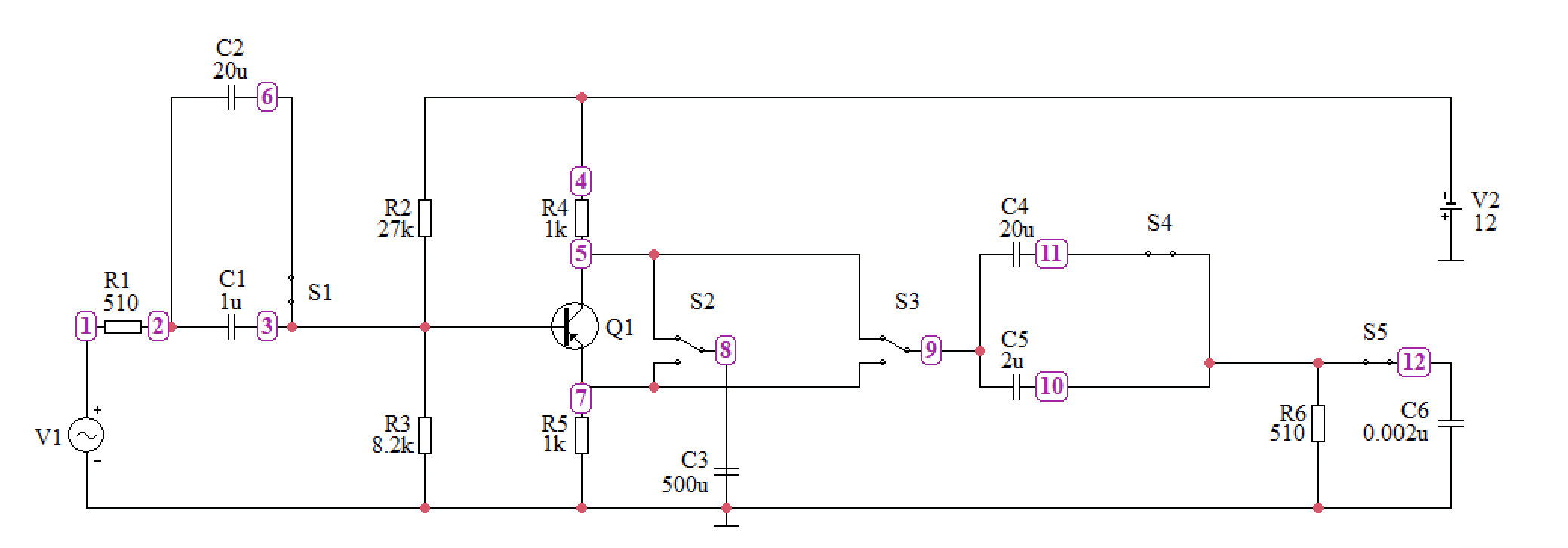

Рисунок 1 – Принципиальная схема эмиттерного повторителя

Для корректной работы схемы необходимо внести следующие параметры для транзистора KT326B (рисунок 2). В качестве параметра TF возьмем 160.2P:

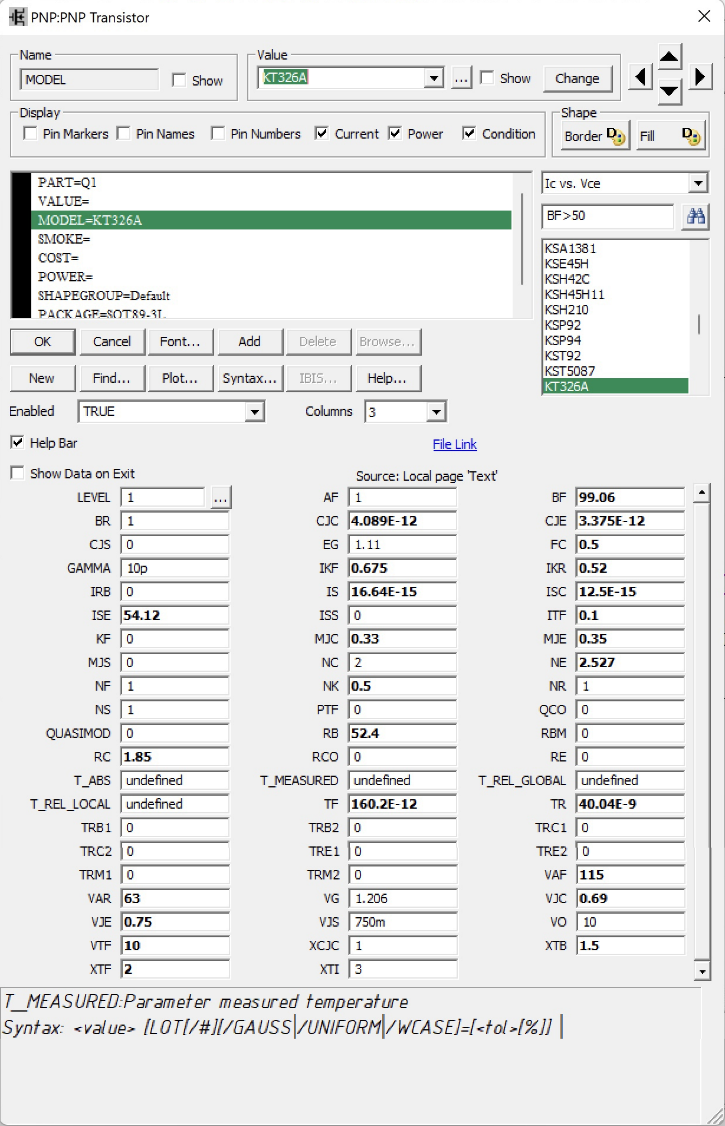

Рисунок 2 – Параметры транзистора

Для того, чтобы получить АЧХ для схемы с общим эмиттером необходимо опустить ключ S2 вниз, а ключ S3 поднимем вверх (рисунок 3). При этом, коэффициент усиления будет больше 1. Затем построим график АЧХ для схемы с общим эмиттером (рисунок 4):

Рисунок 3 – Схема с ОЭ

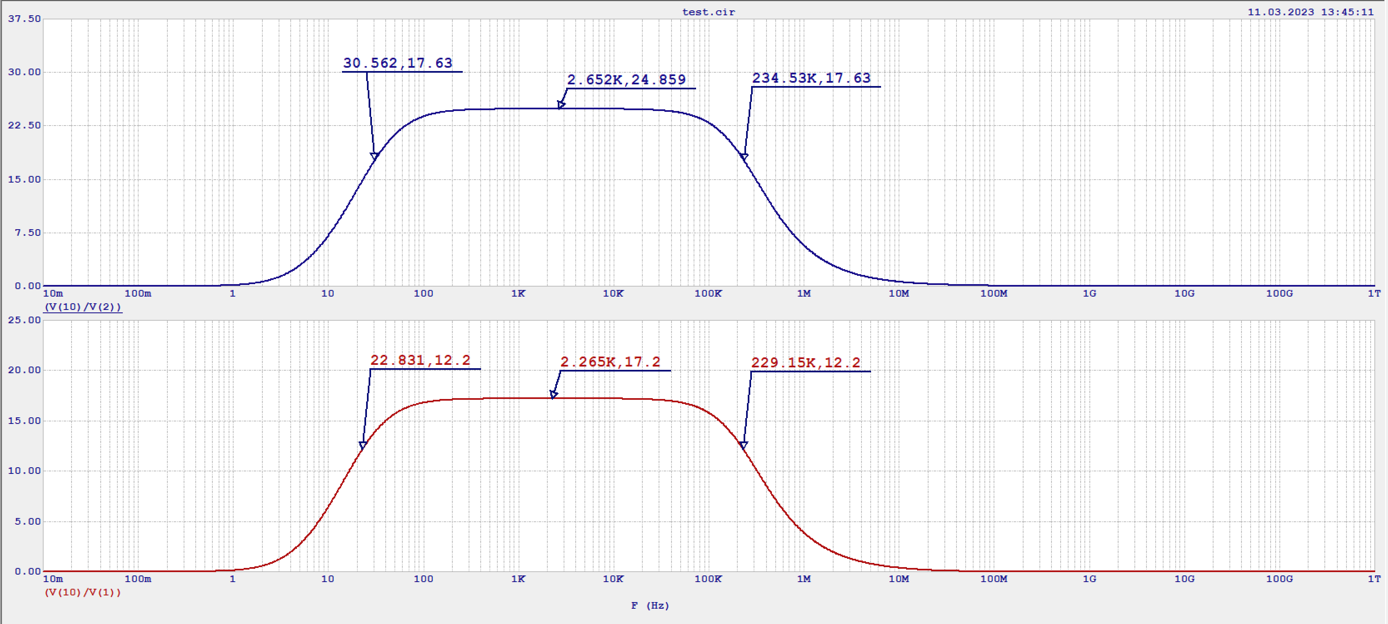

Рисунок 4 – Коэффициент усиления по напряжению с ОЭ

В следующем шаге необходимо построить АЧХ для схемы с общим коллектором. Для этого, поднимем ключ S2 вверх, ключ S3 опустим вниз (рисунок 5). Коэффициент усиления будет меньше 1. Построим график АЧХ для схемы с общим коллектором (рисунок 6):

Рисунок 5 – Схема с ОК

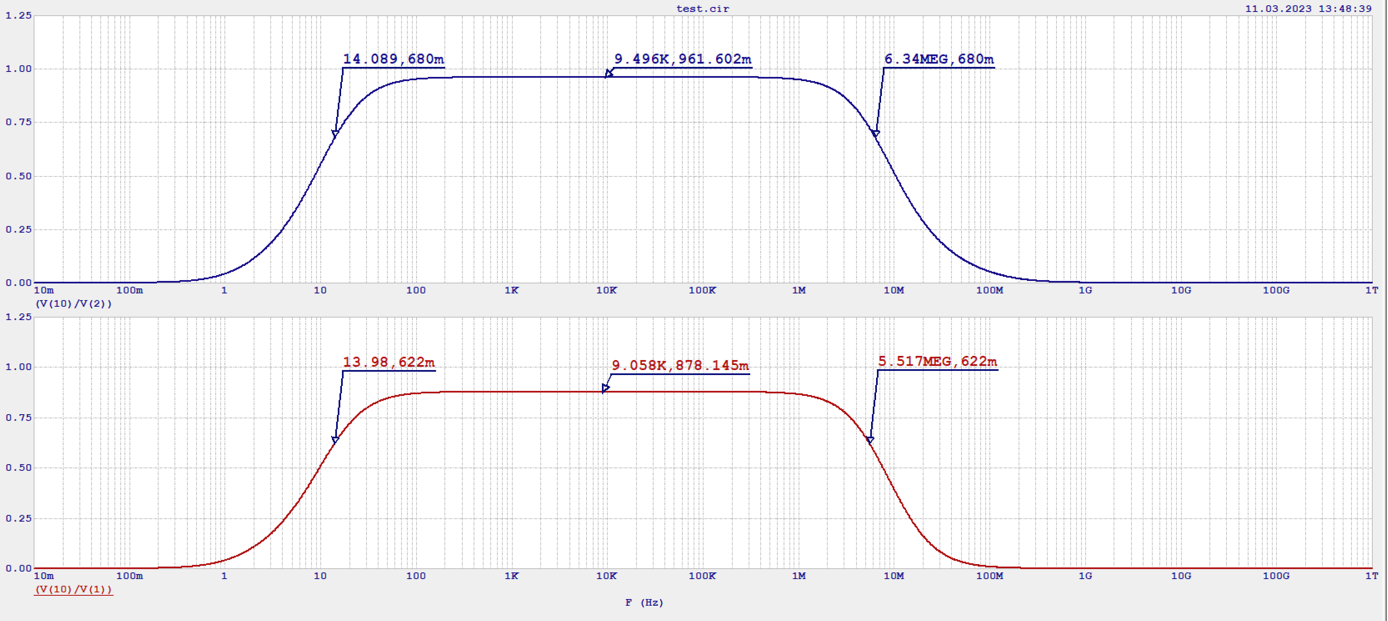

Рисунок 6 – Коэффициент усиления по напряжению для схемы с ОК

ВЫВОД:

В процессе выполнения лабораторной работы были построены каскады усиления на основе транзистора КТ326В, подключённым с общим эмиттером и общим коллектором. При выполнении был получен вывод о том, что схема с общим эмиттером не даёт усиления по напряжению, но позволяет увеличить диапазон передаваемых частот. Этот факт виден на графике рисунка 7, на котором изображён нормированный коэффициент усиления.

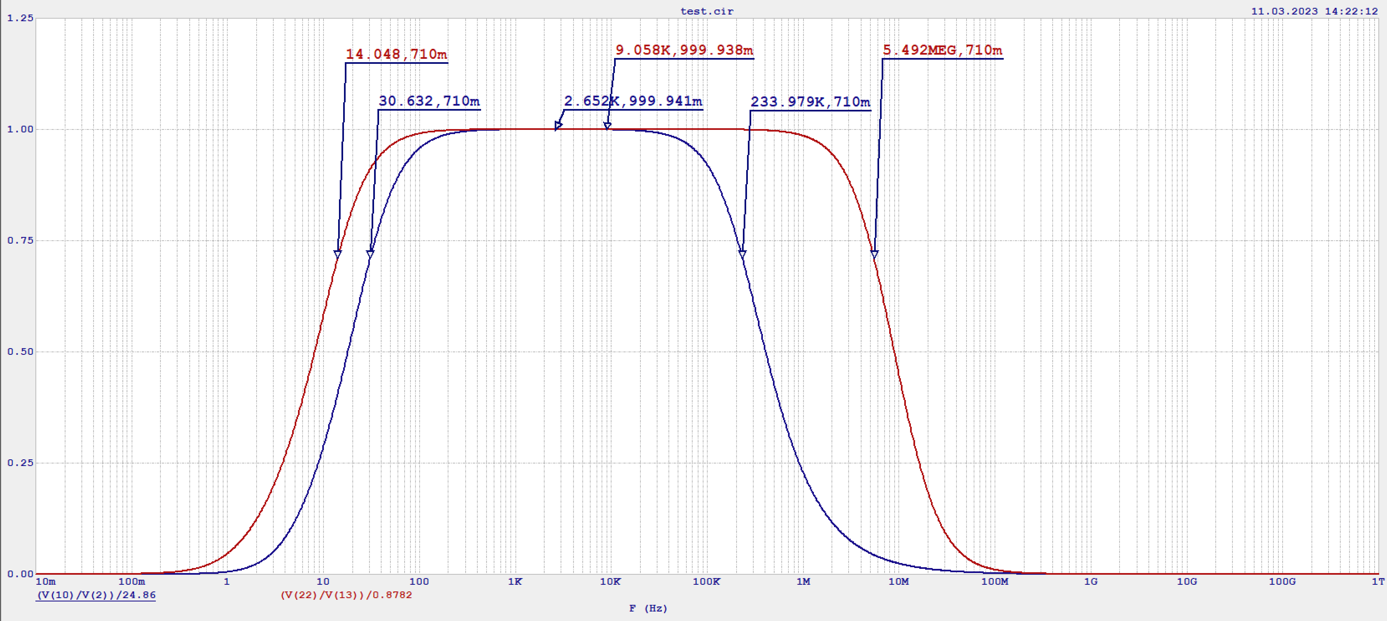

Рисунок 7 – График нормированного коэффициента усиления

Данные, полученные в результате экспериментального расчёта представлены в таблице 1.

Таблица 1 – Полученные данные в результате экспериментального расчёта

Способ включения	Частоты
	fн	fв	fн	fв
ОЭ	30.56	234*10^3	14.09	6,3*10^6		24.859		17.2
ОК	22.83	229*10^3	13.98	5.5*10^6		0.961		0.878

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ:

1. Головин О.В. Кубицкий А.А. «Электронные усилители» 1983г.

2. Методические указания по лабораторной работе №7 «Исследование свойств эмиттерного повторителя».
