Лаб для весны 2011 / Отчет

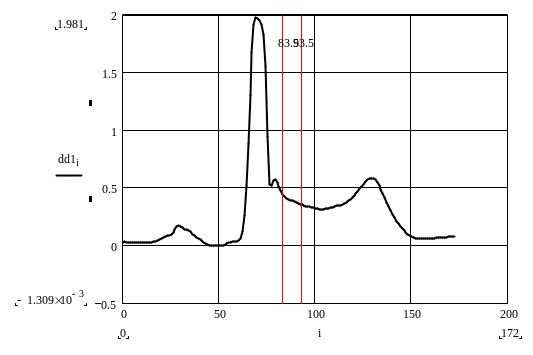

Сигнал Е0113

+

Проведем определение типа формы ST-сегмента при помощи таблицы.

M1=min(Abst,Amst,Aest)=0.01

M3=max(Abst,Amst,Aest)=0.1

M2=min(|Abst|,|Amst|,|Aest|)=0.01

M4= max(|Abst|,|Amst|,|Aest|)=0.1

D5=β(1)αR

D6= β(2)αR

нет

да

да

-

-

-

-

-

-

Можно прийти к выводу, что получена горизонтальная элевация, форма 62.

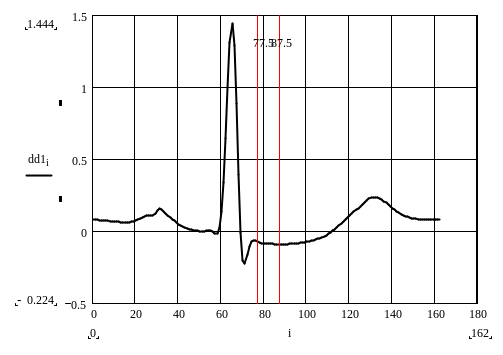

Сигнал Е0203

Проведем определение типа формы ST-сегмента при помощи таблицы.

M1=min(Abst,Amst,Aest)=-0.2

M3=max(Abst,Amst,Aest)=-0.07

M2=min(|Abst|,|Amst|,|Aest|)=0.07

M4= max(|Abst|,|Amst|,|Aest|)=0.2

D5=β(1)αR

D6= β(2)αR

нет

да

нет

-

-

-

-

-

-

Можно прийти к выводу, что получена горизонтальная депрессия, форма 61.

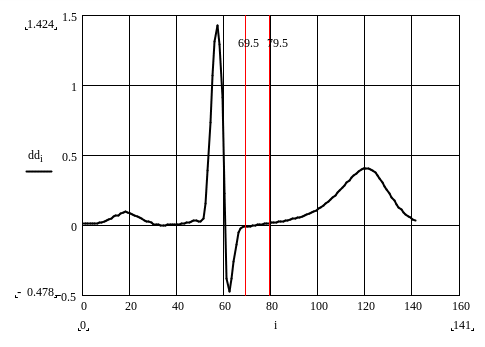

Сигнал E0413

Проведем определение типа формы ST-сегмента при помощи таблицы.

M1=min(Abst,Amst,Aest)=-0.7

M3=max(Abst,Amst,Aest)=-0.01

M2=min(|Abst|,|Amst|,|Aest|)=0.01

M4= max(|Abst|,|Amst|,|Aest|)=0.7

D5=β(1)αR

D6= β(2)αR

нет

да

нет

-

-

-

-

-

-

Можно прийти к выводу, что получена горизонтальная депрессия, форма 61.

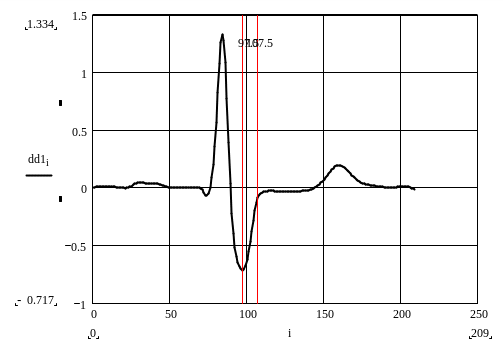

Сигнал E0409

Проведем определение типа формы ST-сегмента при помощи таблицы.

M1=min(Abst,Amst,Aest)=-0.07

M3=max(Abst,Amst,Aest)=-0.04

M2=min(|Abst|,|Amst|,|Aest|)=0.04

M4= max(|Abst|,|Amst|,|Aest|)=0.07

D5=β(1)αR

D6= β(2)αR

нет

да

нет

-

-

-

-

-

-

Можно прийти к выводу, что получена горизонтальная депрессия, форма 61.

Сигнал Е0111

Проведем определение типа формы ST-сегмента при помощи таблицы.

M1=min(Abst,Amst,Aest)=0.32

M3=max(Abst,Amst,Aest)=0.45

M2=min(|Abst|,|Amst|,|Aest|)=0.32

M4= max(|Abst|,|Amst|,|Aest|)=0.45

D5=β(1)αR

D6= β(2)αR

нет

да

да

-

-

-

-

-

-

Можно прийти к выводу, что получена горизонтальная элевация, форма 62.

Сигнал Е0147

Проведем определение типа формы ST-сегмента при помощи таблицы.

M1=min(Abst,Amst,Aest)=-0.6

M3=max(Abst,Amst,Aest)=-0.2

M2=min(|Abst|,|Amst|,|Aest|)=0.2

M4= max(|Abst|,|Amst|,|Aest|)=0.6

D5=β(1)αR

D6= β(2)αR

нет

да

нет

-

-

-

-

-

-

Можно прийти к выводу, что получена горизонтальная депрессия, форма 61.

Патология Инфаркт миокарда

Косовосходящая элевация ST-сегмента является очевидным признаком инфаркта.

Сигнал, снятый спустя 12 часов после инфаркта миокарда.

Форма ST-сегмента напоминает горизонтальную элевацию с искажениями.

Выводы:

В большинстве случаев наблюдалась горизонтальная депрессия или элевация, что заставляет прийти к выводу, что это является наиболее распространенным искажением формы ST-сегмента.

Автоматическое определение ST-сегмента дает довольно-таки точные результаты, иногда достигающие почти 100% точности.

Наибольший разброс в процентном соотношении определения ST-сегмента был получен в сигнале Е0111, что говорит о том, что программа дает сбои при отклонении от классического искажения, занесенного в память программы.
