Основные функции сердца
Функция автоматизма |
Функция проводимости |
Функция возбудимости |
Функция сократимости |

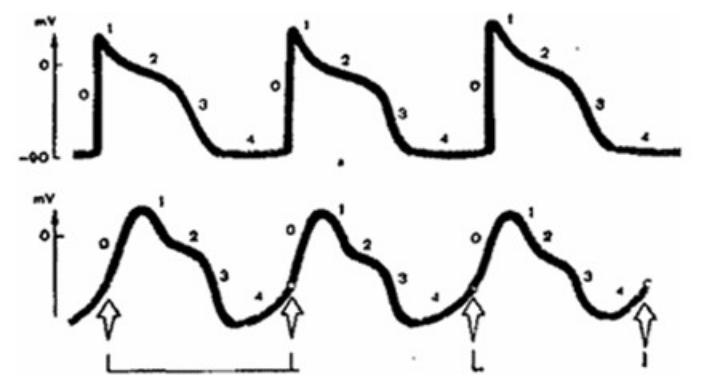

Спонтанная диастолическая деполяризация волокон водителей ритма - пейсмекеров. а) - ТМПД мышечных клеток; б) - ТМПЛ клеток пейсмекеров.
2

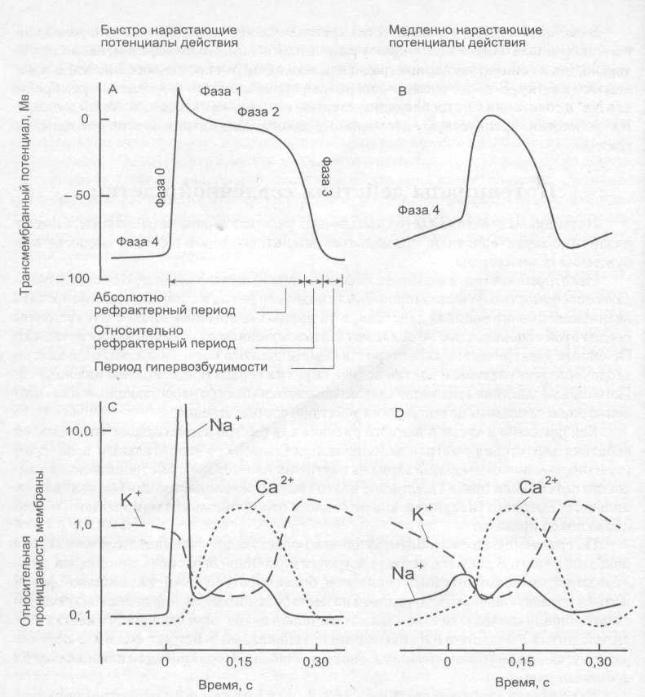

Типичная электрическая активность разных областей сердца
3

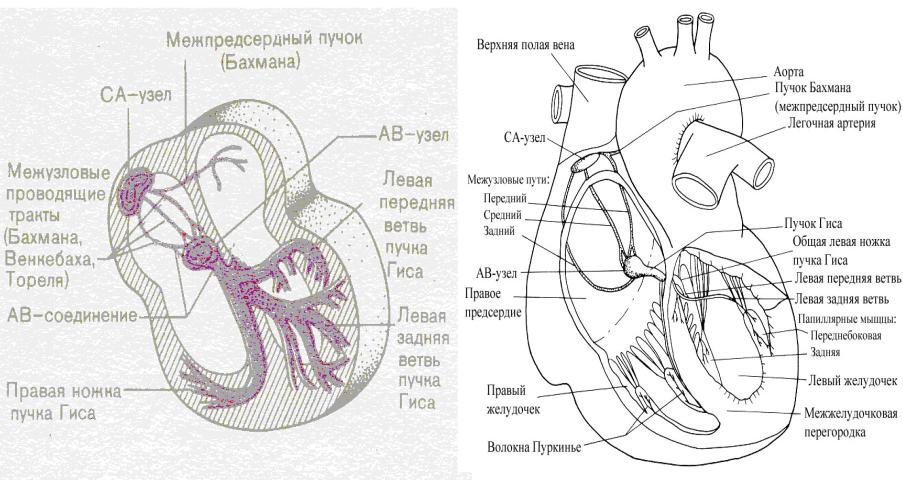

Проводящая система сердца
4

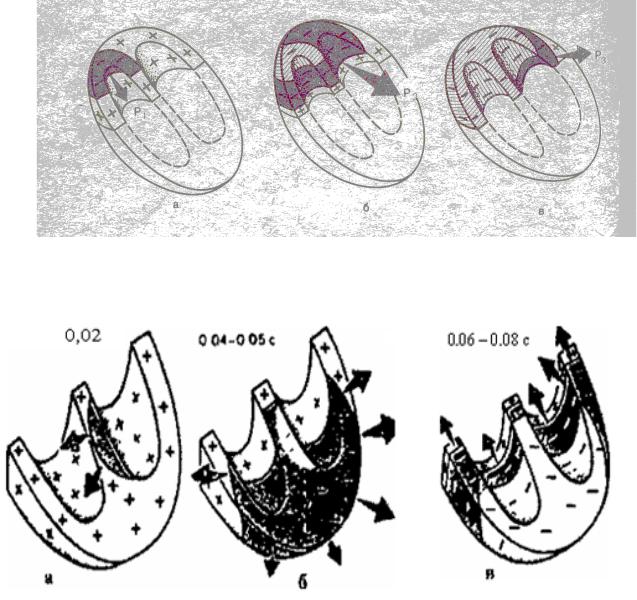

Распространение возбуждения по предсердиям.
а – начальное возбуждение правог предсердия;
б – возбуждение правого и левого предсердия;
в – конечное возбуждение левого предсердия.
Распространение возбуждения по сократительному миокарду желудочков,
а) - возбуждение (деполяризация) межжелудочковой перегородки (0,02 с);
б) - деполяризация верхушек передней задней и боковой стенок желудочков (0,04—0,05 с); в) — деполяризация базальных отделов левого и правого желудочков и межжелудочковой
перегородки (0,06 - 0,08 с)
5

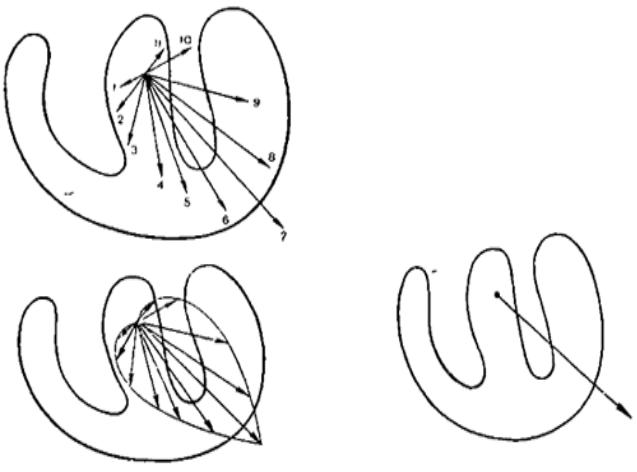

Моментальные векторы ЭДС единого сердечного диполя во время деполяризации желудочков и средний результирующий вектор возбуждения желудочков .
6

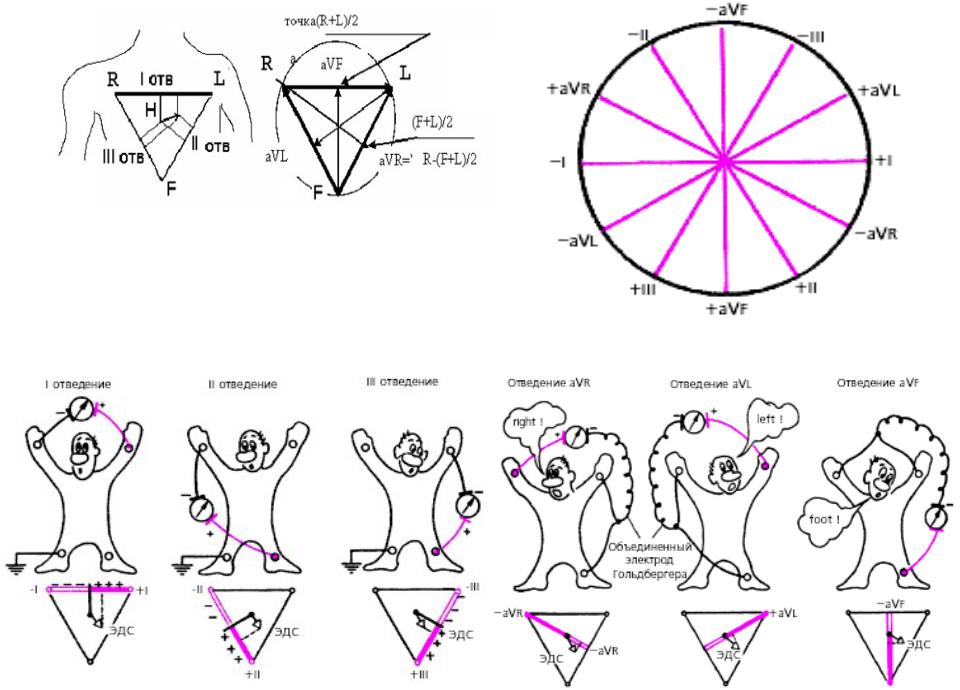

I = L-R |
aVR=R - (L+F)/2, |
|
II = F-R, |
aVL=L - (R+F)/2, |
|
III = F-L. |
aVF=F - (R+L)/2, |
Шестиосевая система координат |
|
7
Vi=Ci-(R+L+F)/3, i=1…6.
где (R+L+F)/3-нейтраль Вильсона

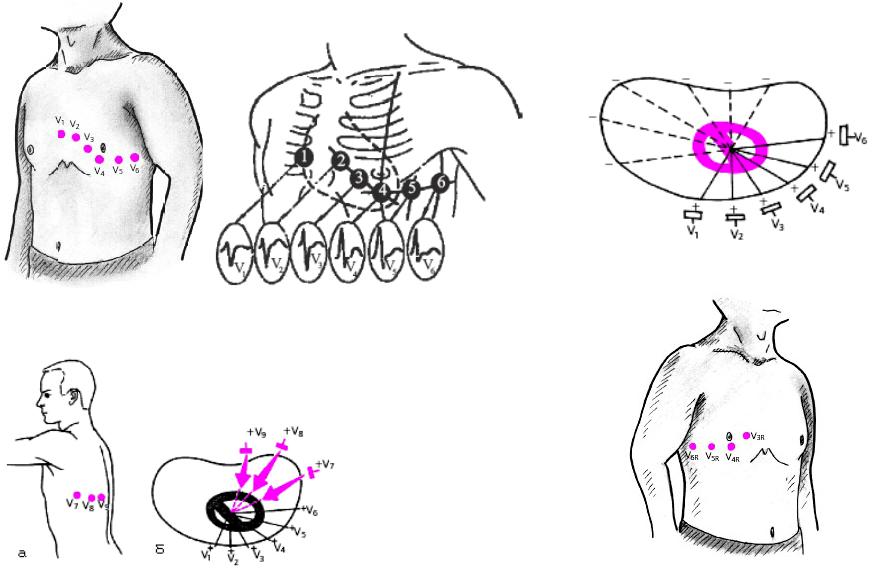

Расположение электродов дополнительных |
Расположение электродов |
|
грудных отведений V7 - V9 (а) и осей этих |
дополнительных грудных |
|
отведений в горизонтальной плоскости (б) |
отведений V3R - V6R |
8 |
|
|

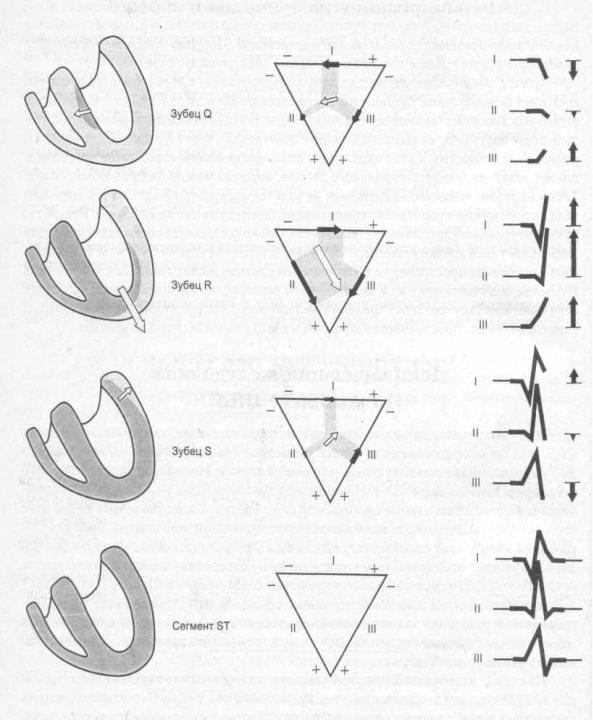

Деполяризация желудочков и образование комплекса QRS.
9

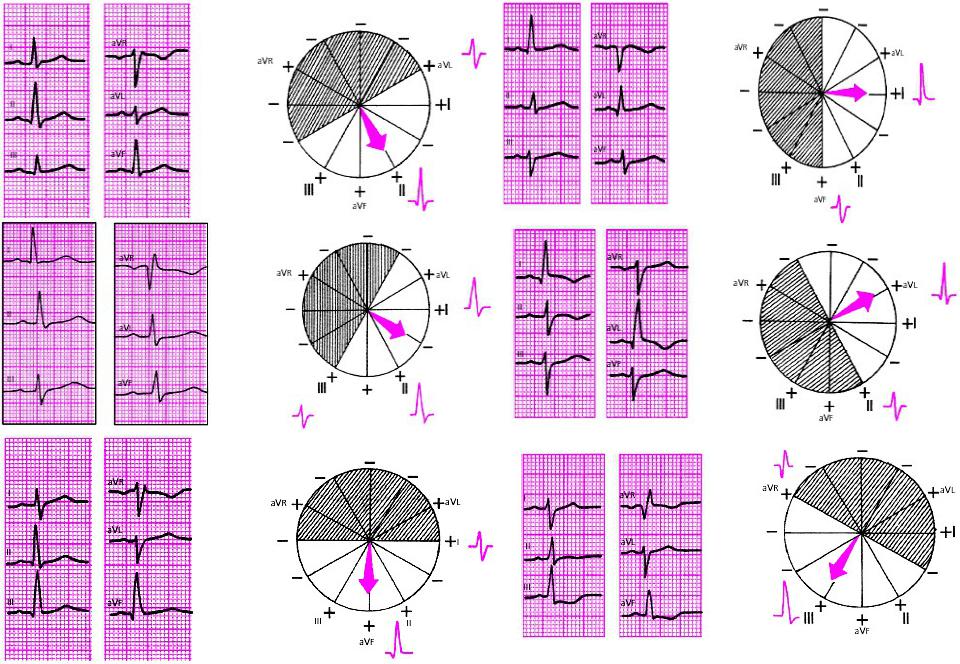

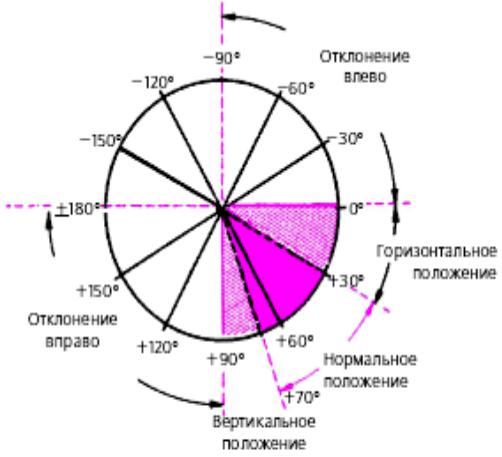

Различают следующие варианты положения электрической оси сердца:
•нормальное положение, когда угол α составляет от +30° до +69°;
•вертикальное положение — угол α от +70° до +90°;
•горизонтальное — угол α от 0° до +29°;
•отклонение оси вправо — угол α от +91° до ± 180°;
•отклонение оси влево — угол α от 0° до -90°.
