лаба 2 доп
.docx
Неисправность 2
Таблица 6
Ra |
Rb |
Rc |
Rза м |
Rзаз |
Ua0 1 |
Ub0 1 |
Uc01 |
Uk1, U0 |
Uk2 |
Uk3, Uh |
150к |
150к |
150к |
- |
- |
29 |
27 |
27 |
0 |
23 |
- |
150к |
150к |
150к |
- |
- |
24 |
27 |
27 |
0 |
0 |
- |
150к |
150к |
150к |
- |
- |
24 |
27 |
27 |
1 |
3 |
- |
150к |
150к |
150к |
- |
- |
23 |
27 |
27 |
0 |
0 |
- |
|
|
|
|
Схема при отключенном S5 и отключенном S10:
В данном состоянии системы при прикосновении человека к
корпусам ток через человека течь не будет.
Схема при отключенном S5 и включенном S10:
В данном состоянии системы при прикосновении к корпусу К2 через
человека потечёт ток, рассмотрим этот случай:
Так как корпус заземляется той частью нулевого провода, которая отключена выключателем S5, то прикосновение человека к корпусу 2 может быть фатальным.
Схема при отключенном S5, отключенном S10 и включенном S16:
В данном состоянии системы опасности поражения током при
прикосновении к корпусам не возникает.
Схема при отключенном S5, включенном S10 и включенном S16:

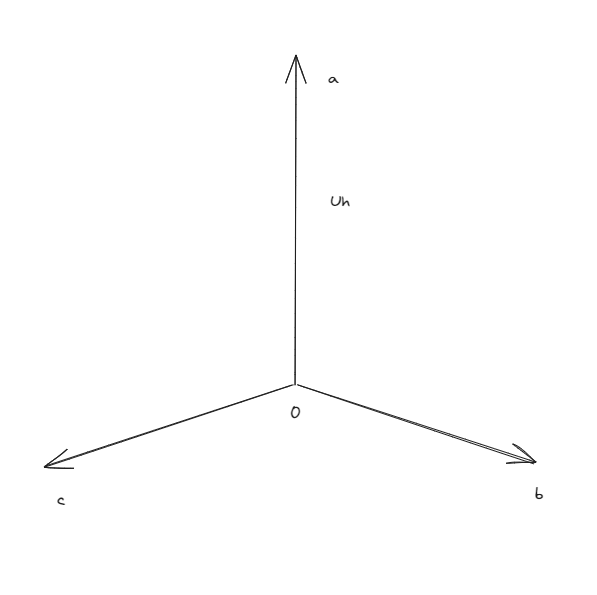

Рассмотрим случай прикосновения человека к корпусу 2:
Так как корпус заземляется той частью нулевого провода, которая отключена выключателем S5, то прикосновение человека к корпусу 2 опасна, но включенное повторное заземление уменьшает риск в сравнении с тем, когда оно отключено.

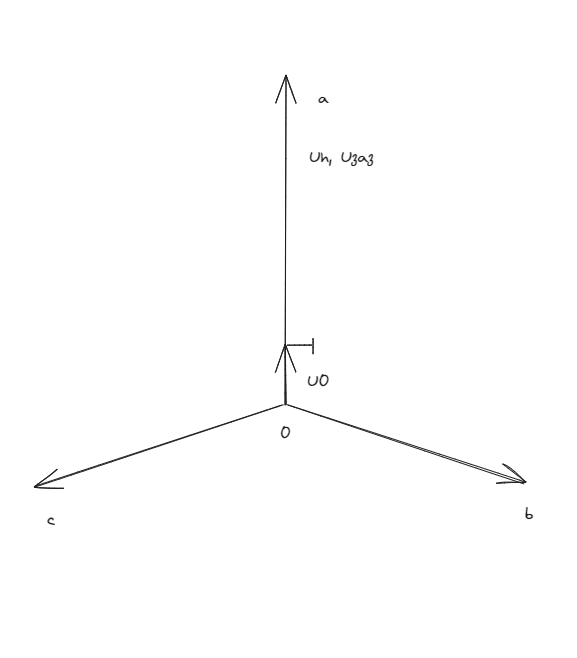

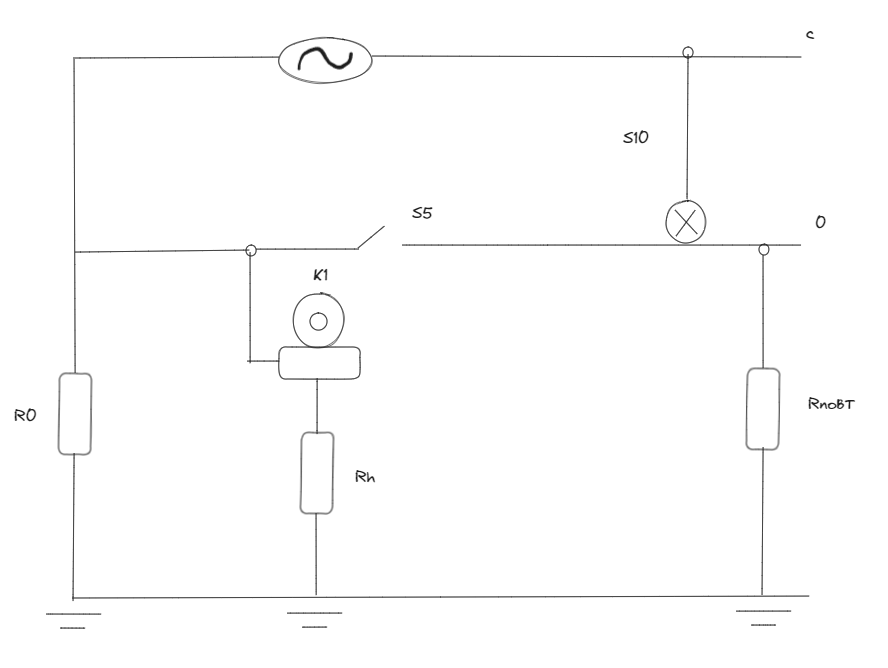

Рассмотрим случай прикосновения человека
к корпусу 1:
Введение повторного заземления повысило напряжение прикосновения к фазному уровню и вызвало напряжение на занулении.
Неисправность 3
Таблица 7
Ra |
Rb |
Rc |
Rза м |
Rзаз |
Ua0 1 |
Ub0 1 |
Uc01 |
Uk1, U0 |
Uk2 |
Uk3, Uh |
150к |
150к |
150к |
100 |
- |
0 |
46 |
46 |
24 |
24 |
- |
150к |
150к |
150к |
100 |
- |
23 |
32 |
31 |
4 |
4 |
- |

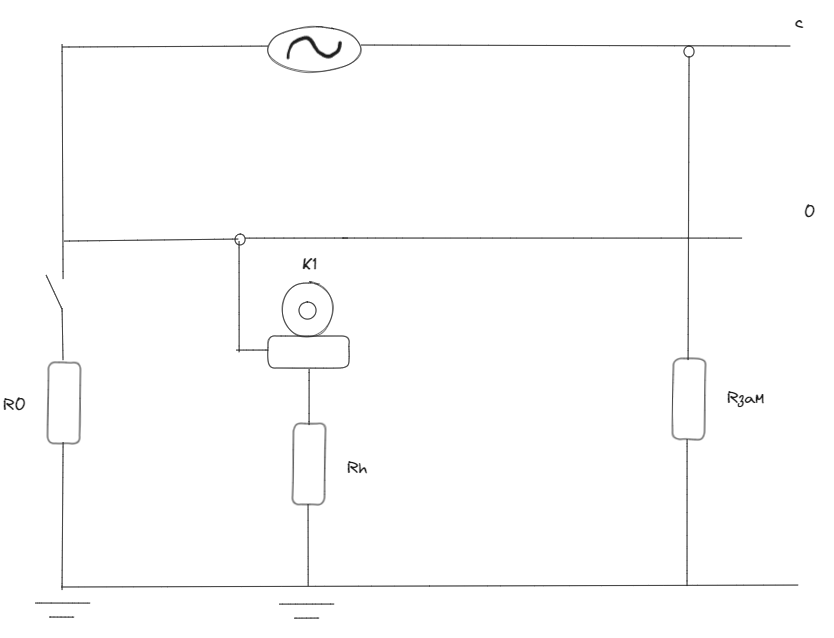

Схема при отключенном рабочем заземлении и замыкании фазы С на землю без повторного заземления:

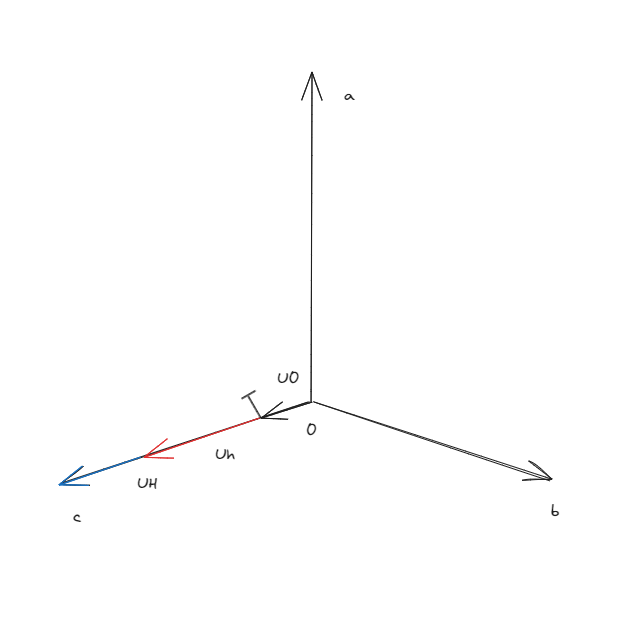

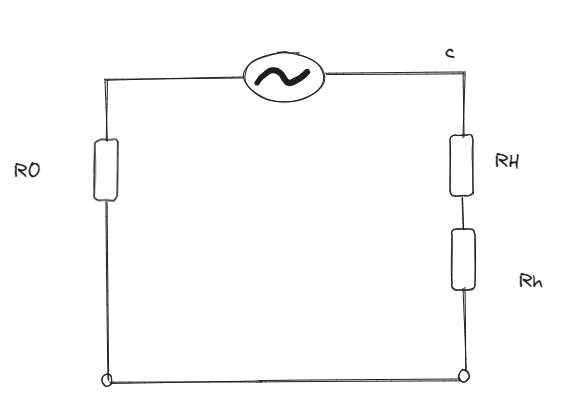

Рассмотрим случай прикосновения человека к корпусу 1 (для корпуса 2 всё аналогично):
При отсутствии рабочего заземления, корпус 1 не имеет надежного пути для отвода тока замыкания, что может привести к возникновению опасного напряжения на корпусе. Данная ситуация опасна для человека.
Рассмотрим случай прикосновения человека к корпусу 1 (для корпуса 2 всё аналогично):
В данном эксперименте мы установили, что без учета R0, сопротивление организма человека полностью компенсируется. Это происходит потому, что при добавлении Rповт общее сопротивление распределяется между Rч и Rповт согласно закону Ома, что приводит к уменьшению напряжения прикосновения.
Вывод:
Оценка напряжений при однофазном прикосновении
При изменении сопротивления изоляции проводов напряжения прикосновения к фазе не меняется. При замыкании фазы с на землю происходит перекос фаз, а отсюда и увеличения напряжения на человеке. При увеличении сопротивления перекос сводится к минимуму, и соответственно уменьшается напряжение на человеке.
Оценка опасности заземления корпусов электроприемников
При заземлении установки происходит деление напряжения между R0 и Rзаз при этом напряжение прикосновения было равным половине фазного. При увеличении сопротивления заземления человек оказывается под линейным напряжением фазы, что является опасным для человека.
Изучение принципа действия зануления
При замыкании переключателя S4 возникает короткое замыкание, так как показано на рисунке. Соответственно срабатывает система защиты F, и мы наблюдаем отключение стенда.
Оценка опасности зануления корпусов при непрямом прикосновении:
Неисправность 1
Мы убедились, что при увеличении сопротивления проводника R система защиты не срабатывает, а отсюда следует, что присутствую опасные напряжения на корпусах электроприемников, и напряжение прикосновения немного меньше чем напряжения фазы, что является опасным для человека.
Неисправность 2
Схема при отключенном S5 и отключенном S10:
В данном состоянии системы при прикосновении человека к
корпусам ток через человека течь не будет.
Схема при отключенном S5 и включенном S10:
Так как корпус заземляется той частью нулевого провода, которая отключена выключателем S5, то прикосновение человека к корпусу 2 может быть фатальным.
Схема при отключенном S5, отключенном S10 и включенном S16:
В данном состоянии системы опасности поражения током при
прикосновении к корпусам не возникает.

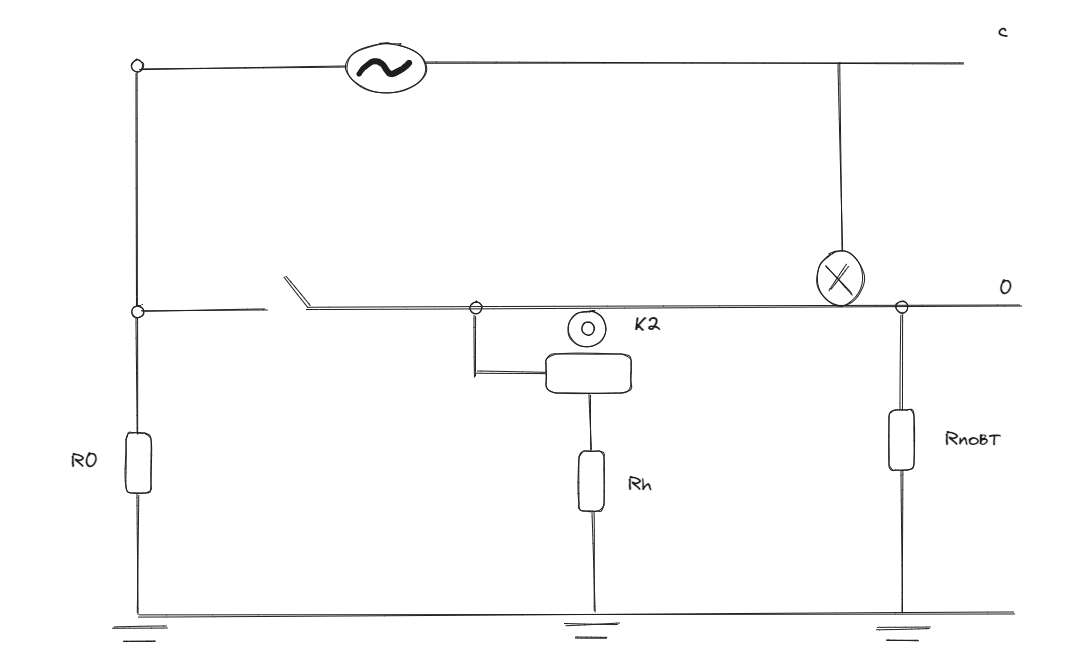

Схема при отключенном S5, включенном S10 и включенном S16:
Прикосновение к корпусу 2
Так как корпус заземляется той частью нулевого провода, которая отключена выключателем S5, то прикосновение человека к корпусу 2 опасна, но включенное повторное заземление уменьшает риск в сравнении с тем, когда оно отключено.

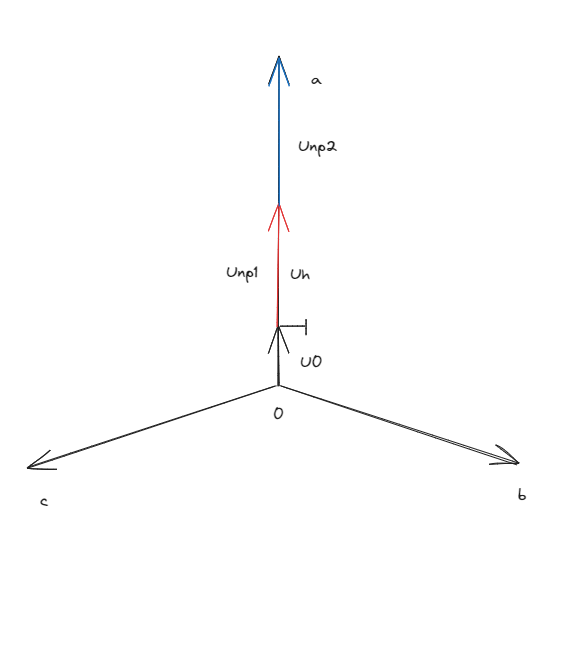

Прикосновение к корпусу 1
Введение повторного заземления повысило напряжение прикосновения к фазному уровню и вызвало напряжение на занулении.
Неисправность 3
Схема при отключенном рабочем заземлении и замыкании фазы С на землю без повторного заземления:
Прикосновение к корпусу 1 (к корпусу 2)
При отсутствии рабочего заземления, корпус 1 не имеет надежного пути для отвода тока замыкания, что может привести к возникновению опасного напряжения на корпусе. Данная ситуация опасна для человека.

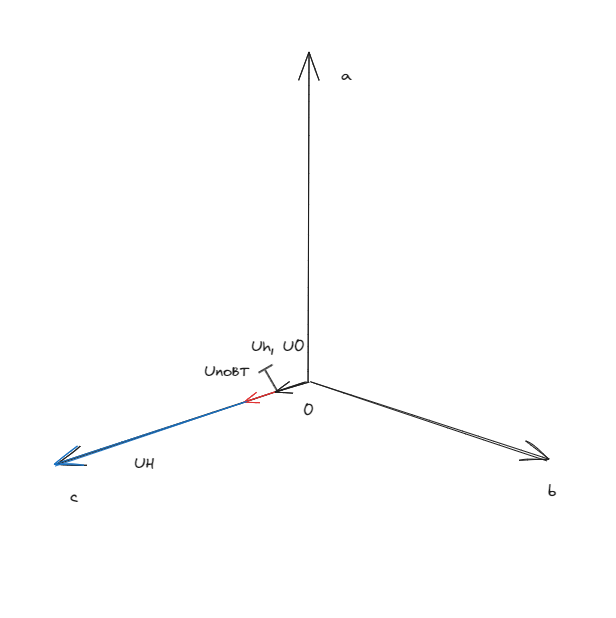

Схема при отключенном рабочем заземлении и замыкании фазы С на землю с включенным повторным заземлением:
Прикосновение к корпусу 1 (к корпусу 2)
В данном эксперименте мы установили, что без учета R0, сопротивление организма человека полностью компенсируется. Это происходит потому, что при добавлении Rповт общее сопротивление распределяется между Rч и Rповт согласно закону Ома, что приводит к уменьшению напряжения прикосновения.
