Laba_6
.docxСпецификация применяемых средств измерений:
Наименование средства измерения |
Диапазоны измерений, постоянные СИ |
Характеристики точности СИ, классы точности |
Вольтметр универсальный цифровой GDM-8135 |
200 мВ; 2, 20, 200, 1200 В |
0,001Uизм + 1 ед. мл. разр. |
Осциллограф универсальный GOS-620 |
Коэф. откл. 5 мВ/дел ... 5 В/дел, всего 10 значений; |
3% |
Обработка результатов:

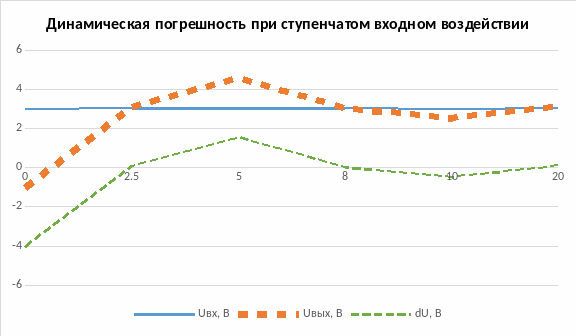

Определим динамическую погрешность при ступенчатом входном воздействии,
при
β = 0.3 и f=0.4 кГц
-
t, мс
0
2,5
5
8
10
20
Uвх, В
3,01
3,02
3,02
3,02
3,01
3,02
Uвых, В
-1,04
3,09
4,57
3,04
2,53
3,12
dU, В
-4,05
0,07
1,55
0,02
-0,48
0,1

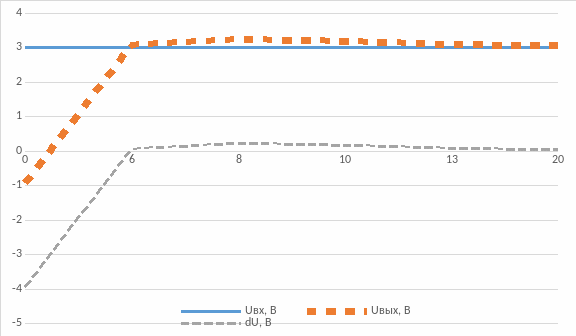

Определим динамическую погрешность при ступенчатом входном воздействии, при β = 0.7 и f=0.4 кГц
-
t, мс
0
6
8
10
13
20
Uвх, В
3
3,01
3,01
3,01
3,01
3,01
Uвых, В
-0,94
3,07
3,24
3,18
3,09
3,05
dU, В
-3,94
0,06
0,23
0,17
0,08
0,04
Определим динамическую погрешность при ступенчатом входном воздействии, при β = 1 и f=0.4 кГц
-
t, мс
0
2,5
5
7,5
10
Uвх, В
3
3
3
3
3
Uвых, В
-0,49
1,12
2,21
2,74
2,94
dU, В
-3,49
-1,88
-0,79
-0,26
-0,06

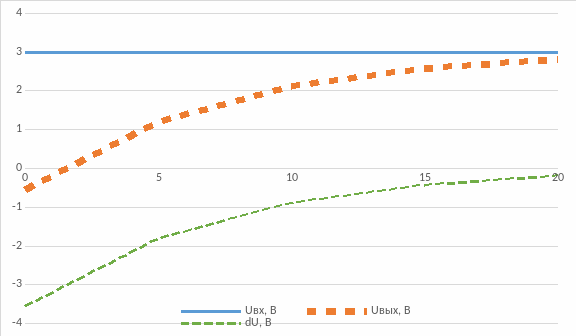

Определим динамическую погрешность при ступенчатом входном воздействии, при β = 2 и f=0.4 кГц
-
t, мс
0
2,5
5
7,5
10
Uвх, В
3
3
3
3
3
Uвых, В
-0,56
1,19
2,11
2,57
2,81
dU, В
-3,56
-1,81
-0,89
-0,43
-0,19

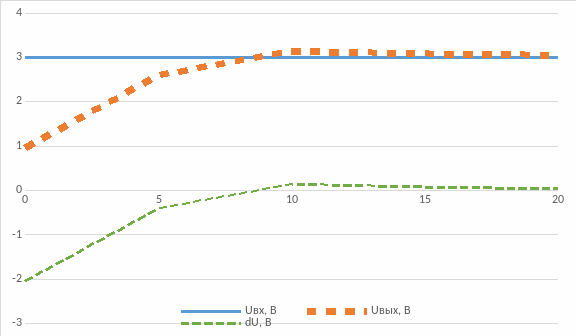

Определим динамическую погрешность при ступенчатом входном воздействии, при β = 0.3 и f=0.8 кГц
-
t, мс
0
5
10
15
20
Uвх, В
3
3
3
3
3,01
Uвых, В
0,95
2,59
3,14
3,08
3,05
dU, В
-2,05
-0,41
0,14
0,08
0,04

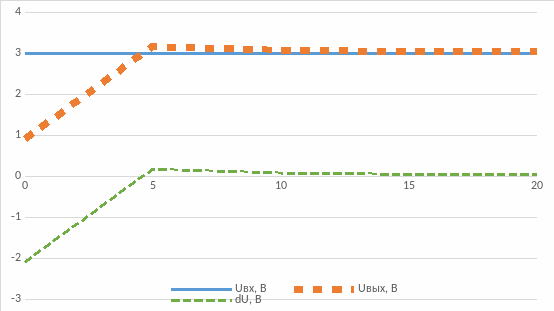

Определим динамическую погрешность при ступенчатом входном воздействии, при β = 0.3 и f=1.2 кГц
-
t, мс
0
5
10
15
20
Uвх, В
3
3
3
3
3
Uвых, В
0,9
3,17
3,08
3,05
3,05
dU, В
-2,1
0,17
0,08
0,05
0,05

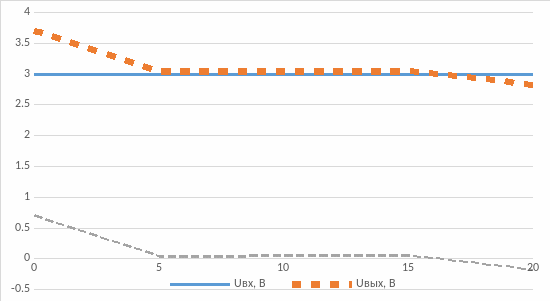

Определим динамическую погрешность при ступенчатом входном воздействии, при β = 0.3 и f=1.6 кГц
-
t, мс
0
5
10
15
20
Uвх, В
3
3
3
3
3
Uвых, В
3,7
3,04
3,05
3,05
2,82
dU, В
0,7
0,04
0,05
0,05
-0,18
