МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра «АПУ»

Курсовая РАБОТА

по дисциплине «СУБД»

Тема: «Разработка информационной системы на основе базы данных в СУБД Microsoft Access»

Студент гр. 0391

Чащин Д.

Преподаватель

Белаш О.Ю.

Санкт-Петербург

2022

Пример: ИС предназначена для автоматизации следующих процессов, происходящих в компании:

  • Разработка меню пищевым технологом.

  • Внос изменений в меню.

  • Регистрация клиентов.

  • Готовность блюд.

  • Оформление заказа.

ИС предназначена для работы сотрудников следующих подразделений компании:

  • Служба составления заказов.

  • Служба готовки блюд.

  • Служба надзора за работой предприятия.

ИС обеспечивает:

  • учет информации о заказе;

  • автоматизированное выполнение должностных функций сотрудниками указанных подразделений.

  • Информативный учёт о готовности заказа;

  • Фиксирование клиентов в базе данных;

Преимущества, которые получит заказчик при внедрении ИС:

    • Более качественное и быстрое обслуживание гостей;

    • Упрощение работы сотрудникам компании;

    • Формирование базы для эффективной автоматизации бизнес-процессов;

    • Сокращение коммуникации между сотрудниками компании.

    • Ускоренная обработка информации.

2) Определение функциональных требований к ИС.

Служба составления заказов.

Служба готовки блюд.

Служба надзора за работой предприятия

Детализация варианта использования «Составление заказа»:

Комментарии для варианта использования «Составление заказа»:

  • Служба составления заказов (Официант) обязаназафиксировать в базе данных заказ клиента, и номер столика.

  • При приеме заказа статус заказа изменяется на «принят»

  • Официант фиксирует пожелания посетителя.

  • Должно быть указано название блюда, его количество и его категория.

  • После внесения изменения в БД официантом, статус заказа изменяется на «готовится».

  • У каждого блюда есть своё время приготовления.

  • При подаче заказа, официант фиксирует это в ИС, и статус заказа меняется на «выдан».

  • Меню в ИС формируется пищевым технологом.

  • Официант передает информацию об оплате администратору, тот в свою очередь фиксирует это в ИС.

Детализация варианта использования «Готовка блюд»:

Комментарии для варианта использования «Готовка блюд»:

  • Повар фиксирует стадию приготовления блюда (готовится иливыдано).

  • У каждого блюда есть свое время приготовления.

  • В случае отсутствия некоторых ингредиентов, официант внесет поправки в ИС, и данная позиция будет недоступна ввиду отсутствия ингридиентов.

  • Отсутствие каких либо ингридиентов сообщает повар администратору, чтобы тот в свою очередь зафиксировал это в ИС.

  • В ИС есть список блюд невозможных для приготовления из-за отсутствия соответствующих ингредиентов.

  • Покупку ингредиентов фиксирует в ИС повар.

Детализация варианта использования «Отдел закупок»:

Комментарии для варианта использования «Закупка товаров»:

  • Оформление поставки товаров(Характеристики: дата поставки, вес поставки, список товаров поставки)

  • Корректировка и закрытие поставки

  • Корректировка поступлений и возвраты поставщикам

  • Составление графиков поставок и графиков платежей

  • Поддержка различных схем приёма товаров от поставщика

3. Определение нефункциональных требований к ис:

Требования удобства пользователя:

  • Поддержка контекстной справки (help).

  • Интерфейс пользователя должен быть удобен, интуитивно понятен и не требовать дополнительной подготовки пользователей.

Требования надежности:

  • Рабочие места пользователей должны быть доступны круглосуточно.

  • Вся вводимая информация должна быть надежно сохранена и в случае возникновения сбоя восстановлена.

Требования производительности:

  • Время поиска любой информации не должно превышать 5 секунд.

  • ИС должна поддерживать минимум 50 одновременно работающих пользователей.

Требованияпригодностик эксплуатации:

  • ИС должна иметь способность наращивать число одновременно работающих пользователей (масштабируемость ИС).

2. Разработка концептуальной модели данных.

2.1. Модели пользовательских представлений данных для каждого варианта использования.

    • ER-диаграмма с комментариями.

    • Диаграмма классов UML с комментариями.

Концептуальная модель данных для варианта использования «Составление заказа»:

ER-диаграмма:

Комментарии:

Сущность Посетитель:

  • Номер столика – уникальный идентификатор.

Сущность Заказ блюда:

  • Номер заказа клиента – уникальный идентификатор.

Фиксация подачи блюда: принято, готовится, подано.

Диаграмма классов UML:

Концептуальная модель данных для варианта использования «Готовка блюд»:

ER-диаграмма:

Комментарии:

Сущность Заказ блюда:

  • Номер заказа клиента – уникальный идентификатор.

Сущность блюдо:

  • Название блюда – уникальный идентификатор.

Фиксация стадии готовки: в ожидании, готовится, подано

Диаграмма классов uml:

ц

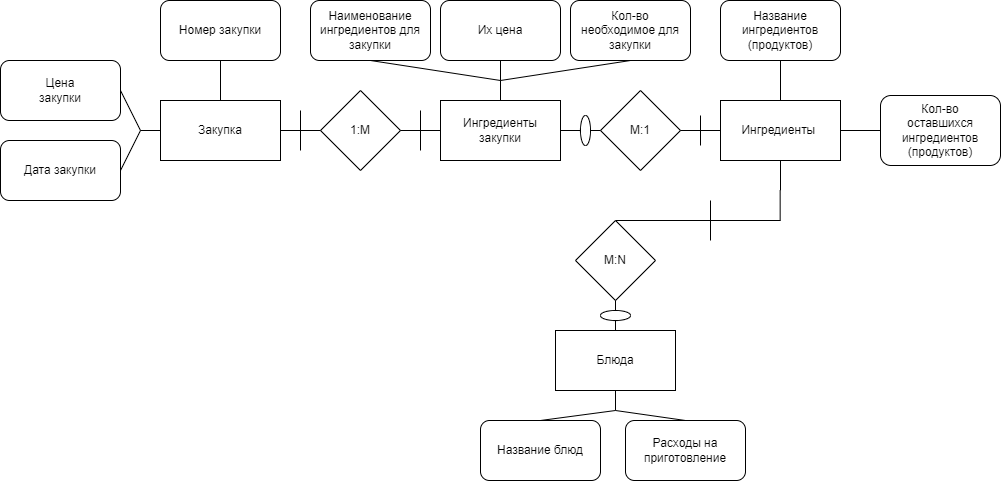

Концептуальная модель данных для варианта использования «Контроль над финансовой составляющей предприятия»:

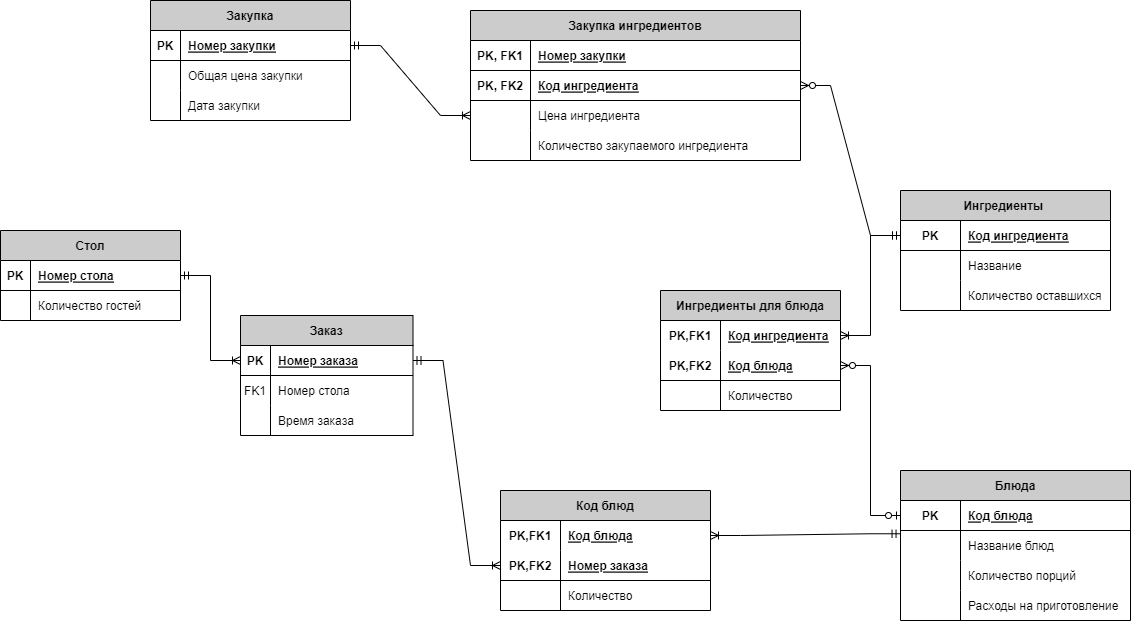

ER-диаграмма:

Диаграмма классов uml:

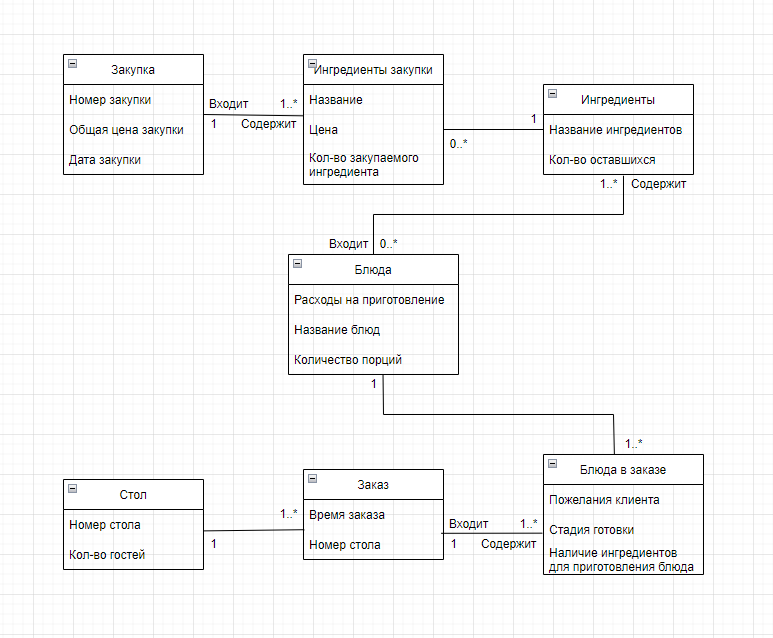

Общая Диаграмма классов uml:

3. Разработка технического проекта ИС.

1. Разработка структуры БД.

1.1. Преобразование концептуальной модели данных в реляционную модель.

  1. Разработка физической структуры БД.

4.1. Схема данных.

4.2. Свойства полей таблиц.

Таблица «Блюдо»

Название поля

Тип данных и размер

Обязательное или нет

Индексированное или нет

Дополнительные ограничения*

Код блюда

Короткий текст, 5

Да

Да (Совпадения не допускаются)

00>L00;; маска

Название блюда

Короткий текст, 50

да

Да (Допускаются не совпадения)

Расходы на приготовление

Денежный

нет

нет

Таблица «Блюдо заказа»

Название поля

Тип данных и размер

Обязательное или нет

Индексированное или нет

Дополнительные ограничения*

Номер заказа

Короткий текст, 6

Да

Да (Совпадения допускаются)

00>LL00;;- маска

Код блюда

Короткий текст, 5

да

Да (Допускаются совпадения)

00>L00;; - маска

Пожелания клиента

Короткий текст 255

нет

нет

Стадия готовки блюда

Короткий текст, 15

да

нет

Кол-во порций

Числовой целое

нет

нет

Таблица «Готовка»

Название поля

Тип данных и размер

Обязательное или нет

Индексированное или нет

Дополнительные ограничения*

Код ингредиента

Короткий текст, 5

Да

Да (Совпадения допускаются)

>L0000;;- маска

Код блюда

Короткий текст, 5

да

Да (Совпадения допускаются)

00>L00;; - маска

Таблица «Заказ»

Название поля

Тип данных и размер

Обязательное или нет

Индексированное или нет

Дополнительные ограничения*

Номер заказа

Короткий текст, 6

Да

Да (Совпадения не допускаются)

00>LL00;; - маска

Номер столика

Числовой целое

да

Да (Допускаются совпадения)

Время заказа

Дата и время

нет

нет

Таблица «Закупка»

Название поля

Тип данных и размер

Обязательное или нет

Индексированное или нет

Дополнительные ограничения*

Номер закупки

Короткий текст, 4

Да

Да (Совпадения не допускаются)

>L000;; - маска

Общая цена закупки

Денежный

нет

нет

Дата закупки

Дата и время

да

Да (Совпадения допускаются)

Таблица «Ингредиент»

Название поля

Тип данных и размер

Обязательное или нет

Индексированное или нет

Дополнительные ограничения*

Код ингредиента

Короткий текст, 5

Да

Да (Допускаются не совпадения)

>L0000;; - маска

Название ингредиента

Короткий текст, 50

да

Да (Допускаются не совпадения)

Кол-во оставшихся

Числовой, целое

нет

нет

0 – значение по умолчанию

Таблица «Ингредиент закупки»

Название поля

Тип данных и размер

Обязательное или нет

Индексированное или нет

Дополнительные ограничения*

Номер закупки

Короткий текст, 4

Да

Да (Совпадения допускаются)

>L000;;- маска

Код ингредиента

Короткий текст, 5

да

Да (Совпадения допускаются)

>L0000;; - маска

Цена

Денежный

да

нет

0 – значение по умолчанию

Кол-во закупленного

Числовой целое

да

нет

0 – значение по умолчанию

Таблица «Столик»

Название поля

Тип данных и размер

Обязательное или нет

Индексированное или нет

Дополнительные ограничения*

Номер столика

Числовой целое

Да

Да (Совпадения не допускаются)

Кол-во мест

Числовой целое

да

нет

0 – значение по умолчанию

4.3. Заполненные данными таблицы.

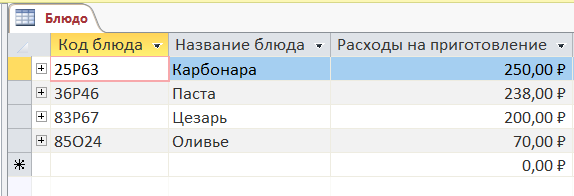

Таблица «Блюдо»

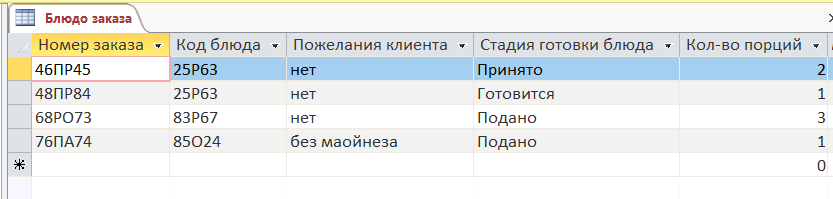

Таблица «Блюдо заказа»

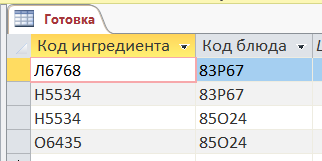

Таблица «Готовка»

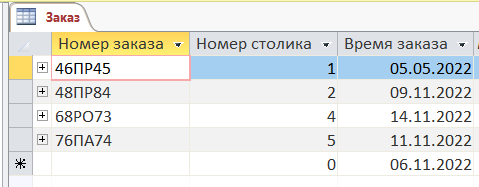

Таблица «Заказ»

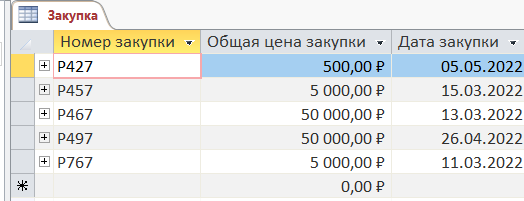

Таблица «Закупка»

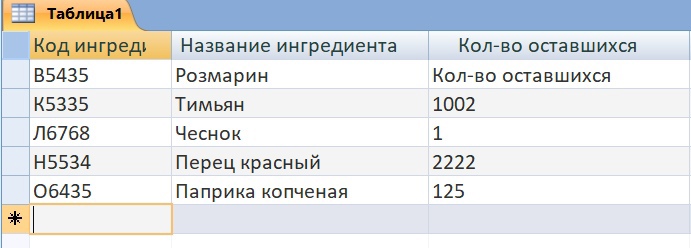

Таблица «Ингредиент»

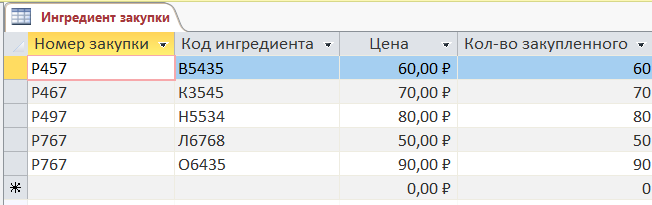

Таблица «Ингредиент закупки»

Таблица «Столик»

Вывод
