Цель работы: Разработать концепцию аппаратно-программной системы, которая обеспечивает мониторинг выбранных физических параметров жизненного пространства человека в некоторой предметной области.
Выбранная система и актуальность
В качестве выбранной темы была выбрана разработка система автоматического полива растений.
Эта тема является актуальной для тех, у кого есть большой сад или огород. Автоматический полив упростит этот процесс. Также это очень удобно в случаях, когда человек куда-то уехал и не может полить растения.
Общее концептуальное описание разрабатываемой системы
Конструкция автоматического полива будет состоять из следующих элементов:
Плата Arduino Uno
Описание
элементов платы:

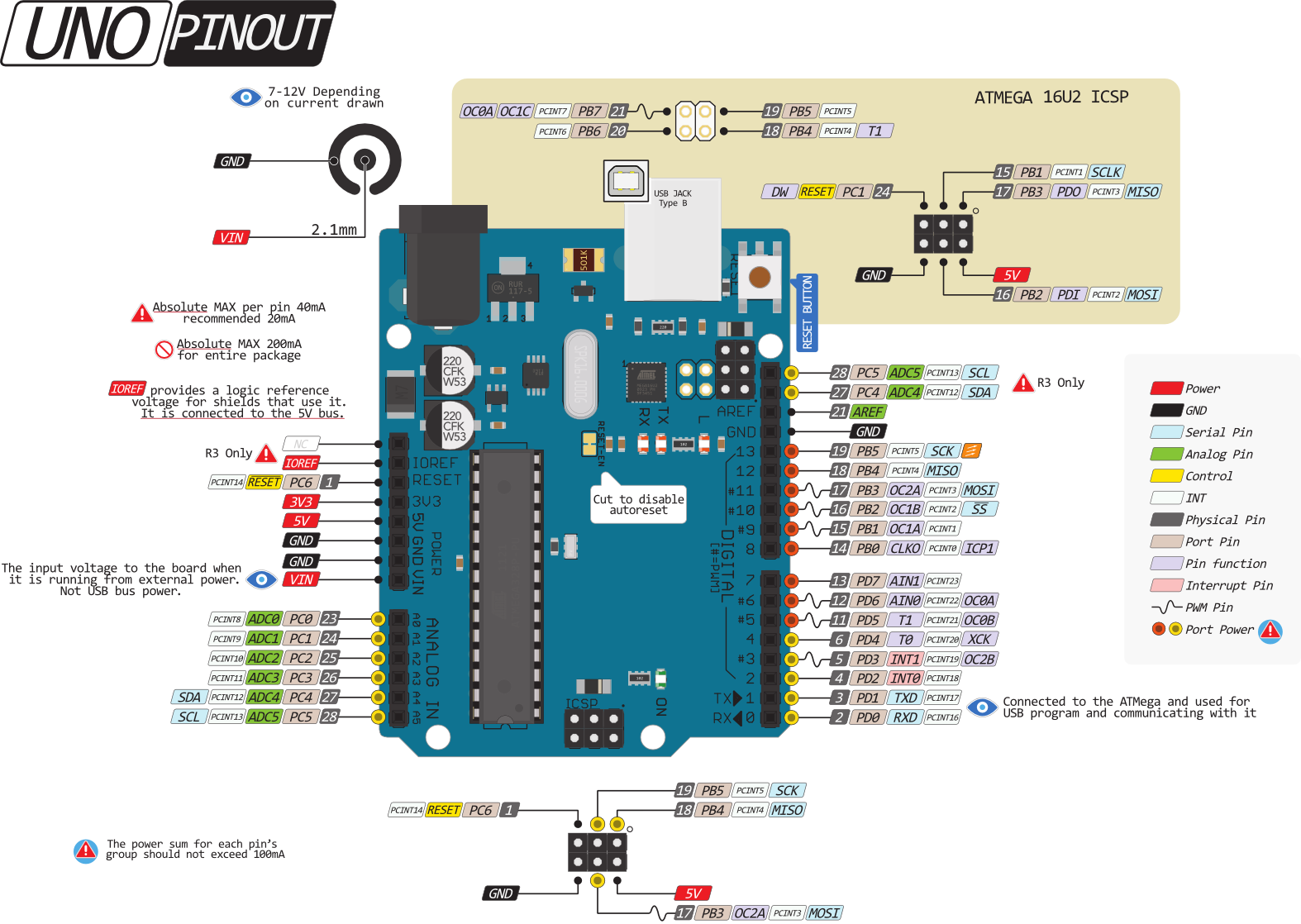

Распиновка платы:

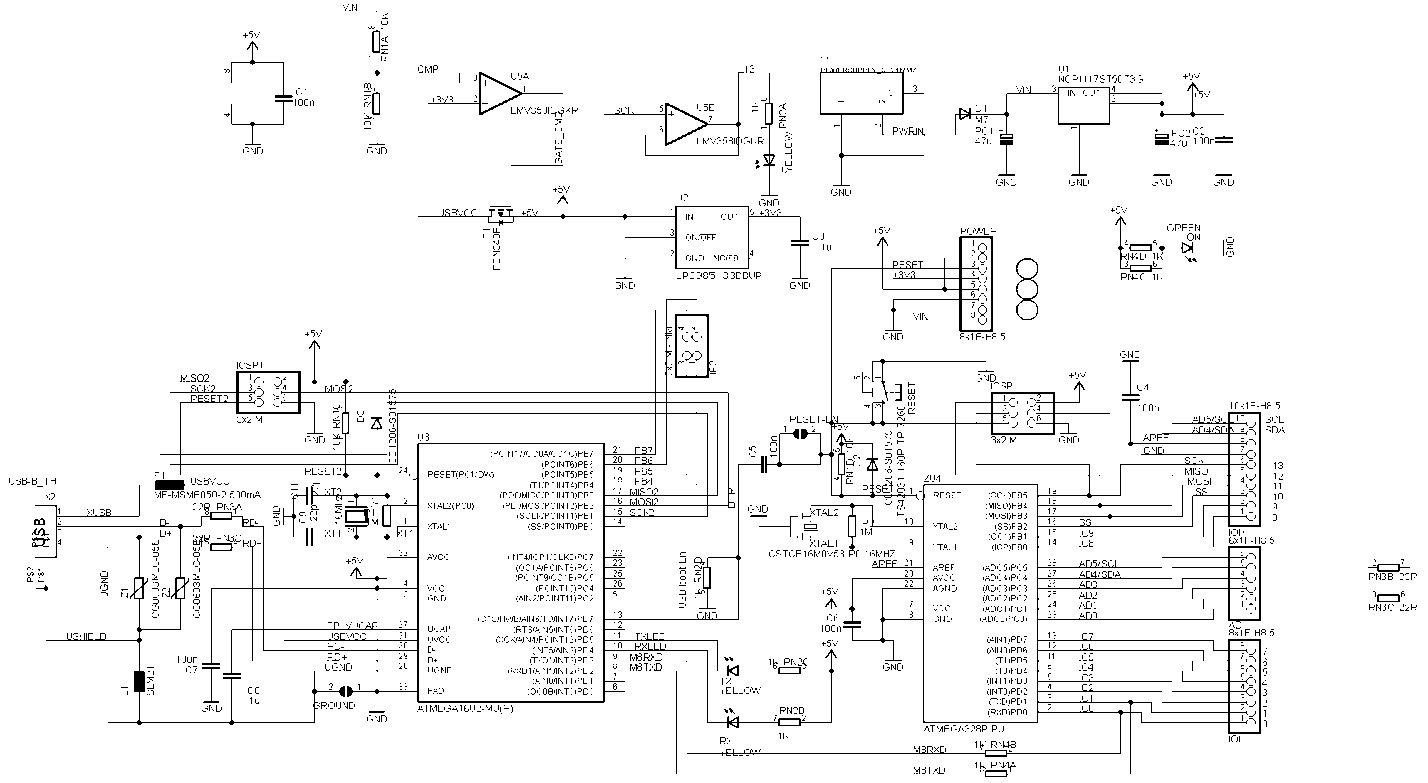

Принципиальная схема работы платы:

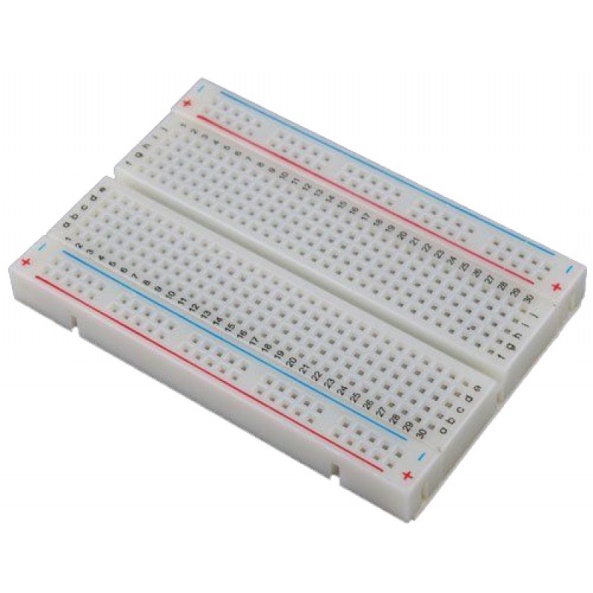

Беспаечная макетная плата для быстрой сборки схем

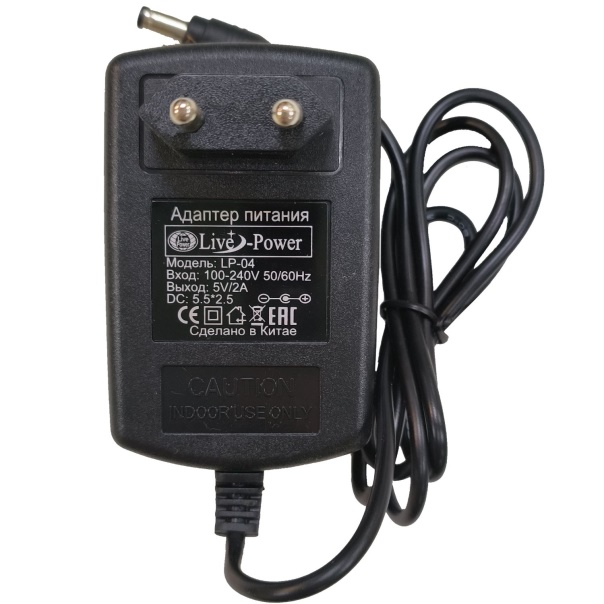

Блок питания

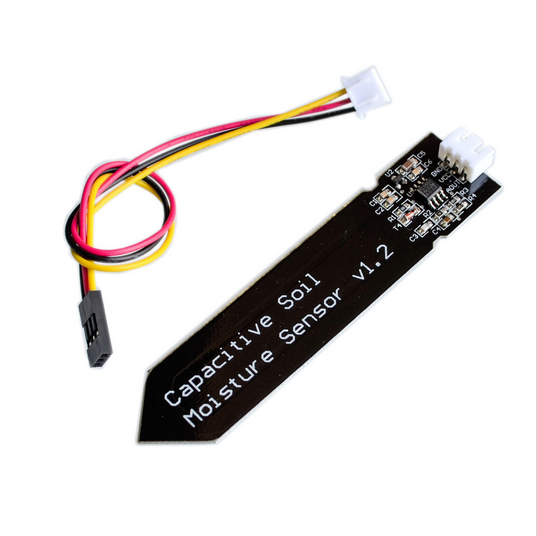

Датчик влажности почвы с защитным покрытием

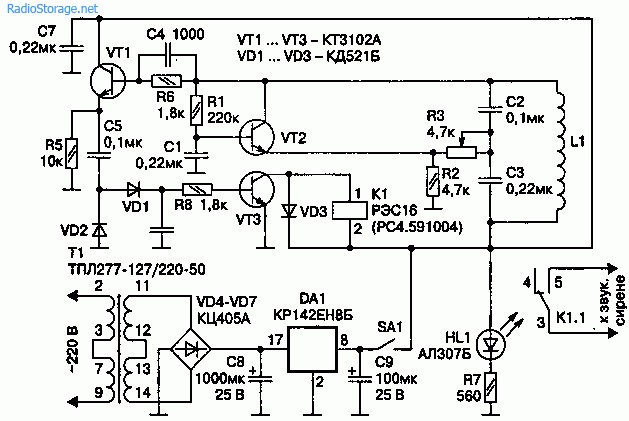

Принципиальная схема работы датчика:

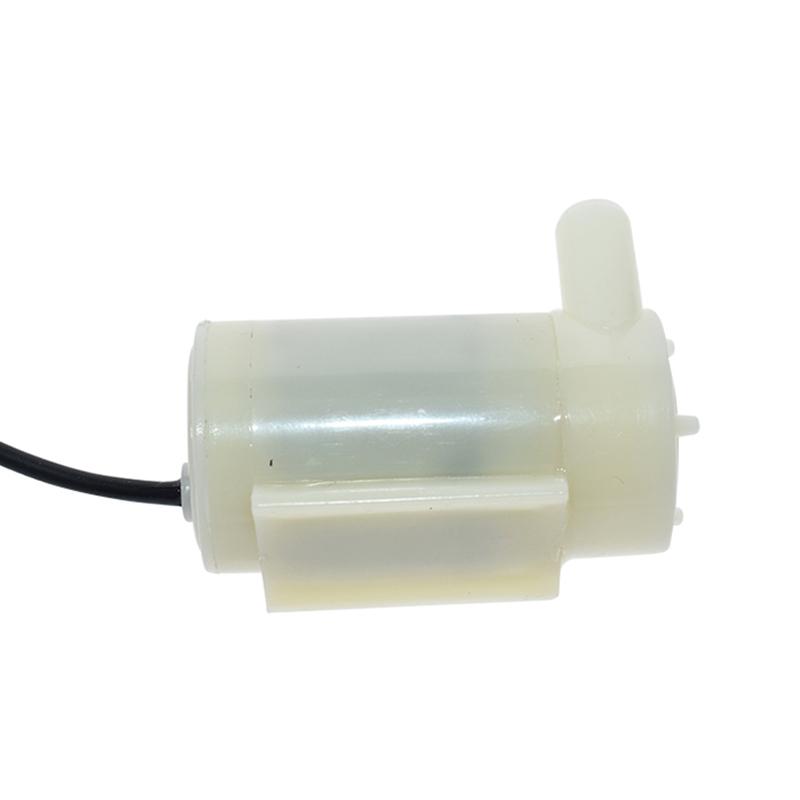

Водяной насос для полива, 5В

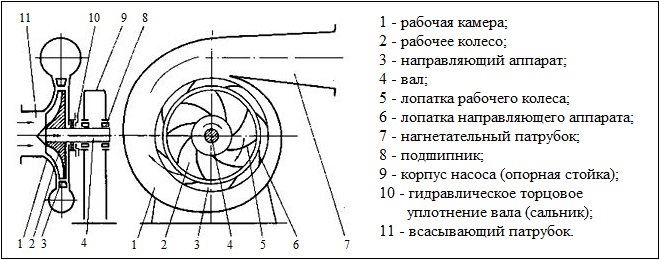

Схема водяного насоса:
Соединительные провода

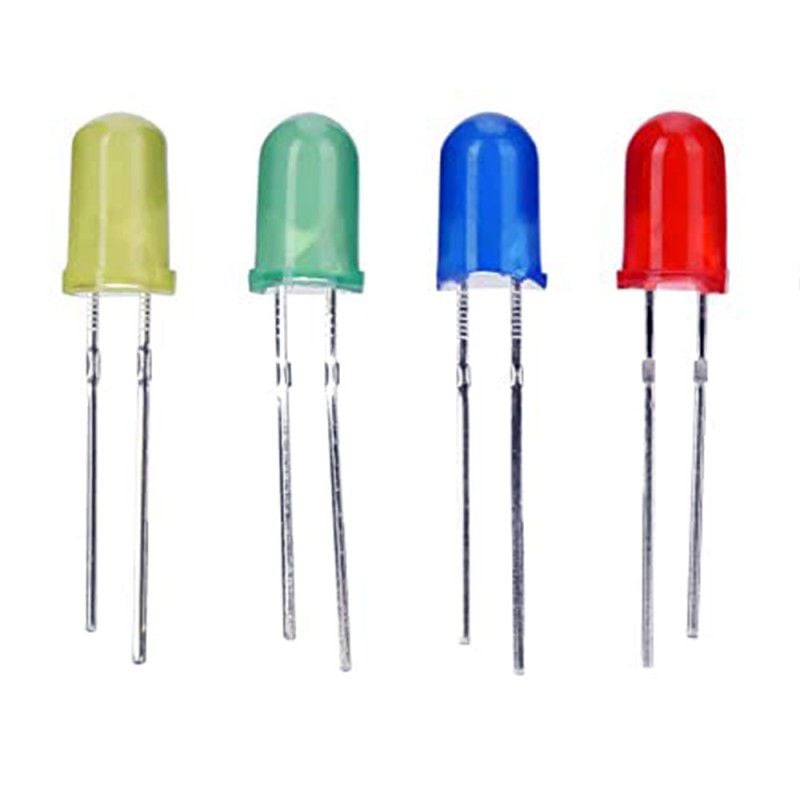

LED

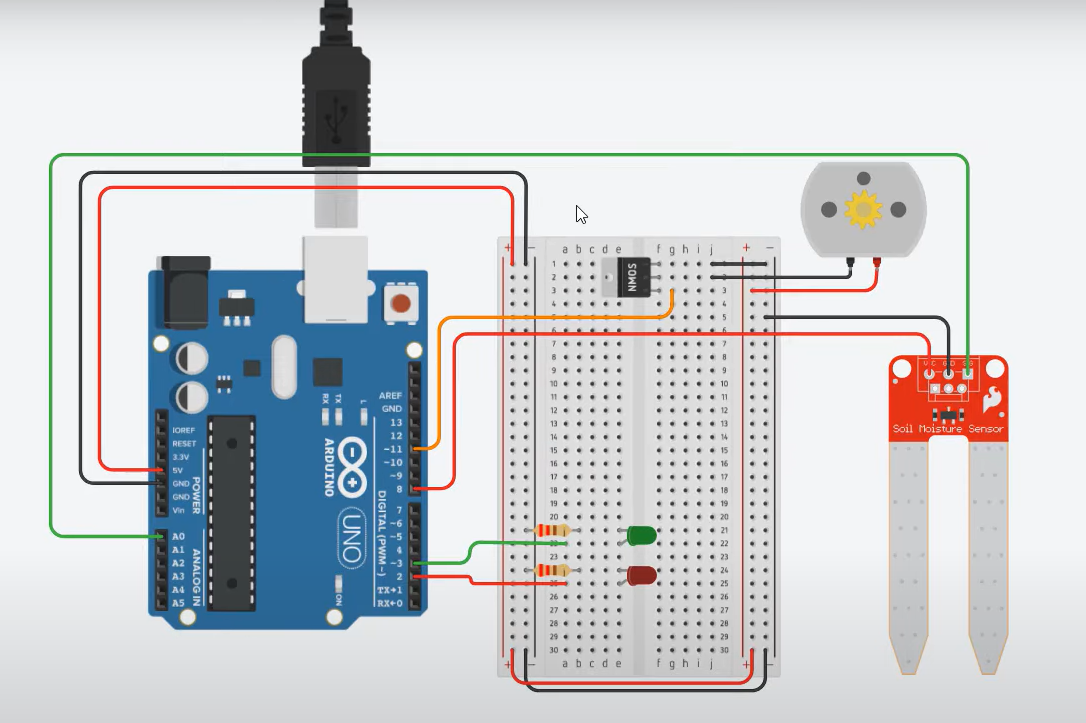

Схема сборки:
Описание всех принятых технических решений и способов их реализации
Для сборки системы автоматического полива нам нужно учесть, что датчик влажности почвы будет постоянно находиться в почве и взаимодействовать с очень агрессивной для его металлических обкладок средой.
Ещё нам необходимо откуда-то брать воду. Для проекта понадобится резервуар с водой, из которого будем выкачивать воду насосом, а также трубки, через которые она будет перемещаться из резервуара в почву.

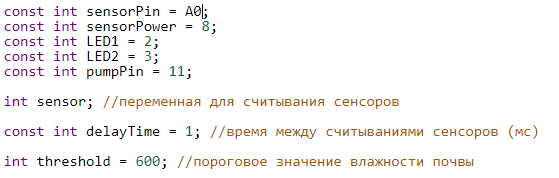

Первоначальные параметры:
Число для переменной threshold было взято для примера. В реальной жизни нам нужно его верно рассчитать, чтобы почва растений не была совсем сырой или совсем сухой.
Функции:
Функцией setup() подаём питание на плату Arduino и включаем нашу систему. Все контакты обозначаем на выход (OUTPUT).
Если значение sensor > threshold, это значит, что наша почва достаточно сырая, поэтому мы не поливаем её и подсвечиваем зелёный LED, который будет сигнализировать нам о том, что растение поливать не нужно. В ином случае подсветится красный LED, и почва будет полита.

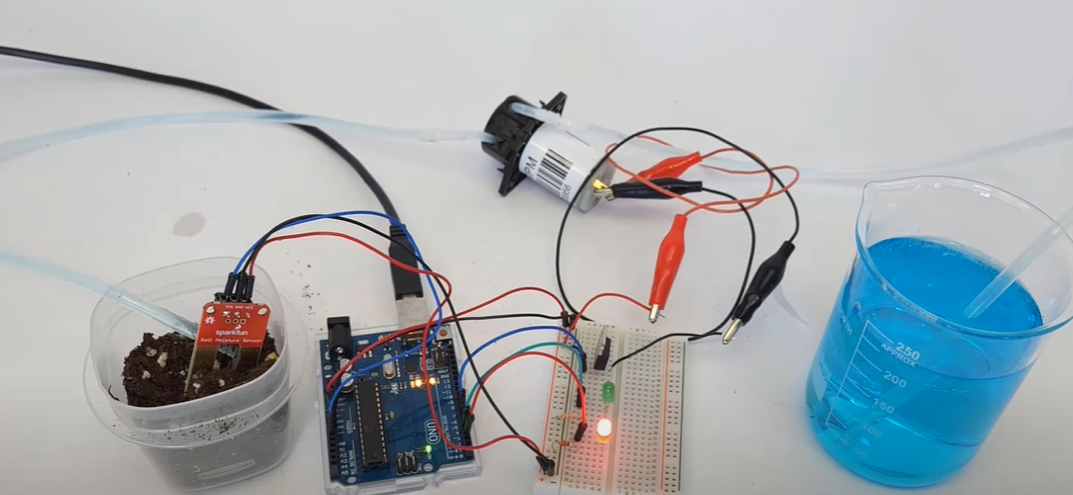

Фотографии выполнения работы:
Выводы
В ходе выполнения работы мы реализовали программу и получили новые навыки, которые позволили практически реализовать изученные моменты.
Для коммерциализации разработки мы откроем ИП и создадим страницы в социальных сетях для покупки рекламы в группах по садоводству. На личных страницах расскажем о том, почему нужно пользоваться нашей системой и выложим отзывы.
