.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра ИС
отчет
по лабораторной работе №6 (2)
по дисциплине «Инфокоммуникационные системы и сети»
Тема: Использование масок для структуризации сети
Вариант 169
Студентка гр. |
|
|
Преподаватель |
|
Колбанев М.О. |
Санкт-Петербург
2023
Исходные данные
-
IP-адрес сети
171.178.0.0
Количество узлов в подсети
П1
1400
П2
800
П3
12100
П4
7200
П5
7200
П6
5800
П7
670
П8
880
П9
650
П10
3600
П11
7200
П12
2500
Номер схемы
2
Расчет требуемого числа узлов в каждой подсети с учетом 10% резерва адресов; определение требуемого числа бит для кодирования адресов узлов в каждой подсети
№ |
Кол-во узлов |
Кол-во узлов с 10% резервом |
Округление до степени 2 |
Число бит, необходимое для адреса узла в сети |
Число бит для номера подсети |
Маска подсети |
Сокращенная запись маски |
1 |
1400 |
1540 |
2048 |
11 |
5 |
255.255.248.0 |
/21 |
2 |
800 |
880 |
1024 |
10 |
6 |
255.255.252.0 |
/22 |
3 |
12100 |
13310 |
16384 |
14 |
2 |
255.255.192.0 |
/18 |
4 |
7200 |
7920 |
8192 |
13 |
3 |
255.255.224.0 |
/19 |
5 |
7200 |
7920 |
8192 |
13 |
3 |
255.255.224.0 |
/19 |
6 |
5800 |
6380 |
8192 |
13 |
3 |
255.255.224.0 |
/19 |
7 |
670 |
737 |
1024 |
10 |
6 |
255.255.252.0 |
/22 |
8 |
880 |
968 |
1024 |
10 |
6 |
255.255.252.0 |
/22 |
9 |
650 |
715 |
1024 |
10 |
6 |
255.255.252.0 |
/22 |
10 |
3600 |
3960 |
4096 |
12 |
4 |
255.255.240.0 |
/20 |
11 |
7200 |
7920 |
8192 |
13 |
3 |
255.255.224.0 |
/19 |
12 |
2500 |
2750 |
4096 |
12 |
4 |
255.255.240.0 |
/20 |

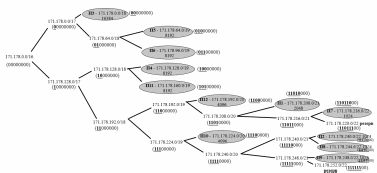

Схема рекурсии адресов
Схема разбиения адресного пространства
IP-адреса подсетей, маски, диапазон адресов узлов и широковещательные адреса
№ |
Число узлов |
IP-адрес подсети |
Диапазон адресов узлов в подсети |
Широковещательный адрес подсети |
Маска подсети |
1 |
2048 |
171.178.208.0 10101011.10110010.11010000.00000000 |
171.178.208.1-171.178.215.254 10101011.10110010.11010000.00000001-10101011.10110010.11010111.11111110 |
171.178.215.255 10101011.10110010.11010111.11111111 |
255.255.248.0 |
2 |
1024 |
171.178.240.0 10101011.10110010.11110000.00000000 |
171.178.240.1-171.178.243.254 10101011.10110010.11110000.00000001-10101011.10110010.11110011.11111110 |
171.178.243.255 10101011.10110010.11110011.11111111 |
255.255.252.0 |
3 |
16384 |
171.178.0.0 10101011.10110010.00000000.00000000 |
171.178.0.1-171.178.63.254 10101011.10110010.00000000.00000001-10101011.10110010.00111111.11111110 |
171.178.63.255 10101011.10110010.00111111.11111111 |
255.255.192.0 |
4 |
8192 |
171.178.128.0 10101011.10110010.10000000.00000000 |
171.178.128.1-171.178.159.254 10101011.10110010.10000000.00000001-10101011.10110010.10011111.11111110 |
171.178.159.255 10101011.10110010.10011111.11111111 |
255.255.224.0 |
5 |
8192 |
171.178.64.0 10101011.10110010.01000000.00000000 |
171.178.64.1-171.178.95.254 10101011.10110010.01000000.00000001-10101011.10110010.10111111.11111110 |
171.178.95.255 10101011.10110010.10111111.11111111 |
255.255.224.0 |
6 |
8192 |
171.178.96.0 10101011.10110010.01100000.00000000 |
171.178.96.1-171.178.127.254 10101011.10110010.01100000.00000001-10101011.10110010.01111111.11111110 |
171.178.127.255 10101011.10110010.01111111.11111111 |
255.255.224.0 |
7 |
1024 |
171.178.216.0 10101011.10110010.11011000.00000000 |
171.178.216.1-171.178.223.254 10101011.10110010.11011000.00000001-10101011.10110010.11011111.11111110 |
171.178.223.255 10101011.10110010.11011111.11111111 |
255.255.252.0 |
8 |
1024 |
171.178.244.0 10101011.10110010.11110100.00000000 |
171.178.244.1-171.178.247.254 10101011.10110010.11110100.00000001-10101011.10110010.11110111.11111110 |
171.178.247.255 10101011.10110010.11110111.11111111 |
255.255.252.0 |
9 |
1024 |
171.178.248.0 10101011.10110010.11111000.00000000 |
171.178.248.1-171.178.255.254 10101011.10110010.11111000.00000001-10101011.10110010.11111111.11111110 |
171.178.255.255 10101011.10110010.11111111.11111111 |
255.255.252.0 |
10 |
4096 |
171.178.224.0 10101011.10110010.11100000.00000000 |
171.178.224.1-171.178.239.254 10101011.10110010.11100000.00000001-10101011.10110010.11101111.11111110 |
171.178.239.255 10101011.10110010.11101111.11111111 |
255.255.240.0 |
11 |
8192 |
171.178.160.0 10101011.10110010.10100000.00000000 |
171.178.160.1-171.178.191.254 10101011.10110010.10100000.00000001-10101011.10110010.10111111.11111110 |
171.178.191.255 10101011.10110010.10111111.11111111 |
255.255.224.0 |
12 |
4096 |
171.178.192.0 10101011.10110010.11000000.00000000 |
171.178.192.1-171.178.207.254 10101011.10110010.11000000.00000001-10101011.10110010.11001111.11111110 |
171.178.207.255 10101011.10110010.11001111.11111111 |
255.255.240.0 |

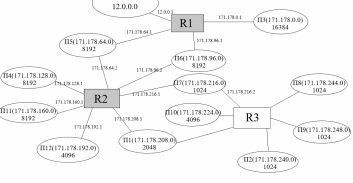

Распределение адресов в сети
Таблицы маршрутизации
№ подсетей |
Адрес сети |
Маска |
Следующий маршрутизатор |
Интерфейс R1 |
|
П3 |
171.178.0.0 |
255.255.192.0 |
171.178.0.1 |
171.178.0.1 |
|
П5 |
171.178.64.0 |
255.255.224.0 |
171.178.64.1 |
171.178.64.1 |
|
П6 |
171.178.96.0 |
255.255.224.0 |
171.178.96.1 |
171.178.96.1 |
|
П1-П2, П4, П7-П12 |
171.178.128.0 |
255.255.128.0 |
171.178.64.2 |
171.178.64.1 |
|
|
Default |
0.0.0.0 |
12.0.0.2 |
12.0.0.1 |
|
№ подсетей |
Адрес сети |
Маска |
Следующий маршрутизатор |
Интерфейс R2 |
|
П5 |
171.178.64.0 |
255.255.224.0 |
171.178.64.2 |
171.178.64.2 |
|
П6 |
171.178.96.0 |
255.255.224.0 |
171.178.96.2 |
171.178.96.2 |
|
П3 |
171.178.0.0 |
255.255.192.0 |
171.178.96.1 |
171.178.96.2 |
|
П1 |
171.178.208.0 |
255.255.248.0 |
171.178.208.1 |
171.178.208.1 |
|
П4 |
171.178.128.0 |
255.255.224.0 |
171.178.128.1 |
171.178.128.1 |
|
П7 |
171.178.216.0 |
255.255.252.0 |
171.178.216.1 |
171.178.216.1 |
|
П11 |
171.178.160.0 |
255.255.224.0 |
171.178.160.1 |
171.178.160.1 |
|
П12 |
171.178.192.0 |
255.255.240.0 |
171.178.192.1 |
171.178.192.1 |
|
П2, П8-П10 |
171.178.224.0 |
255.255.224.0 |
171.178.216.1 |
171.178.216.2 |
|
|
Default |
0.0.0.0 |
171.178.96.1 |
171.178.96.2 |
|
Расчёт кол-ва IP-адресов в каждой подсети, оставшихся в запасе
№ |
Кол-во узлов |
Кол-во узлов с 10% резервом |
Максимальное возможное число узлов в подсети |
Получившийся запас адресов |
1 |
1400 |
1540 |
2046 |
646 |
2 |
800 |
880 |
1022 |
222 |
3 |
12100 |
13310 |
16382 |
4282 |
4 |
7200 |
7920 |
8190 |
990 |
5 |
7200 |
7920 |
8190 |
990 |
6 |
5800 |
6380 |
8190 |
2390 |
7 |
670 |
737 |
1022 |
352 |
8 |
880 |
968 |
1022 |
142 |
9 |
650 |
715 |
1022 |
372 |
10 |
3600 |
3960 |
4094 |
494 |
11 |
7200 |
7920 |
8190 |
990 |
12 |
2500 |
2750 |
4094 |
1594 |
Выводы
В ходе работы были изучены принципы структуризации сетей с применением масок переменной длины. Также мы узнали, что внедрение маски подсети попеременной длины очень эффективно, так как адреса присваиваются в соответствии с топологией сети, протокол маршрутизации переносит информацию о маске подсети в каждом сообщении и все маршрутизаторы должны поддерживать алгоритм передачи, основанный на технологии «longest match».
