1 лр / Задание 1

Лаб.работа №1. Билет №3.

1. Структурная схема, алгоритм работы системы управления объектом («умный дом») на основе микропроцессорной системы.

2.Пример протокола контроля комплектности, полноты содержания, правильности оформления и согласования эксплуатационной документации (ЭД) в соответствии с утвержденным “Перечнем (комплектностью) конструкторской и эксплуатационной документации и требованиям ГОСТ, ЕСКД.

3.Диагностика на стадии НИОКР, РКД (жизненный цикла РЭА).

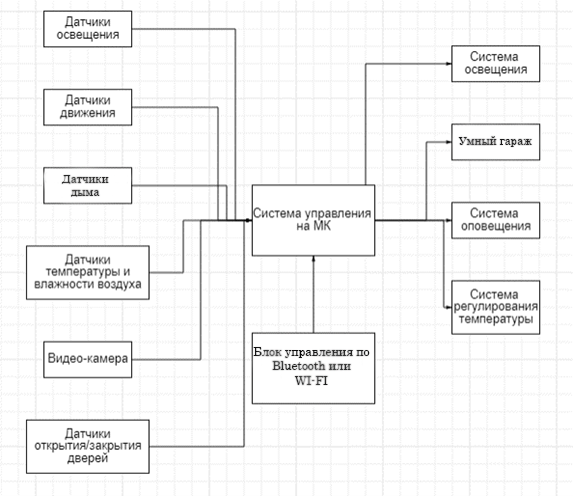

Структурная схема «Умного дома»

Алгоритм работы «Умного дома»

Работа «Умного дома» основана на ряде датчиков и систем. Ядром является «Система управления на МК», которая отвечает за обработку сигналов датчиков и управлением всеми системами. Так же, возможно управление с «Пульта управления bluetooth».

Ниже представлена работа каждой системы:

- Система освещения

Управление освещением происходит автоматически, с помощью «датчиков освещения», которые определяют уровень света в помещении, и «датчиков движения», после чего, сигнал от них идет на МК и происходит регулирование уровня освещенности в соответствии с заданными параметрами. Также, возможно управление с помощью «пульта управления».

- Умный гараж

Механизм закрытия дверей управление которым происходит с помощью СУ на МК, а также с помощью «пульта управления» или по WI-FI

- Система оповещения

«Система оповещения (защиты)» представляет собой совокупность мер, предназначенных для защиты здания от несанкционированного проникновения. Для этого используются «датчики движения», установленные на территории, «видео-камеры» и «датчики открытия/закрытия дверей». МК обрабатывает всю поступающую с них информацию и в случае проникновения, происходит оповещение (звук или уведомления)

- Система регулирования температуры

Регулирование температуры обеспечивается МК, который получает данные с «датчиков температуры и влажности воздуха».

2 задание

УТВЕРЖДАЮ

Председатель комиссии

по проведению автономных

предварительных испытаний

УД

ПРОТОКОЛ 1.3 контроля комплектности, полноты содержания, правильности оформления и согласования эксплуатационной документации (ЭД) в соответствии с утвержденным “Перечнем (комплектностью) конструкторской и эксплуатационной документации на УД“ и требованиями ГОСТ ЕСКД (п.3.2.8.4 ТЗ)

1. Объект испытаний Эксплуатационная документация (ЭД) на УД зав.№ М001.

2. Цель испытаний Контроль комплектности, полноты содержания, правильности оформления и согласования ЭД в соответствии с утвержденным «Перечнем (комплектности) документации СЧ ОКР «Разработка компьютерного диагностического комплекса» и требованиями ГОСТ ЕСКД.

3. Общие положения Проверка комплектности, полноты содержания, правильности оформления и согласования ЭД проводится путем проверки на соответствие «Перечню (комплектности) документации СЧ ОКР «Разработка компьютерного диагностического комплекса», согласованного заказчиком, требованиям ТЗ и ГОСТ ЕСКД, а также путем осмотра подлинников ЭД и практической проверки ЭД на УД.

4. Оцениваемые показатели Комплектность, полнота содержания, правильность оформления и согласования ЭД в соответствии с «Перечнем (комплектности) документации СЧ ОКР «Разработка полевого компьютерного диагностического комплекса» и требованиями ГОСТ ЕСКД.

5. Условия и порядок проведения испытаний В соответствии с п.4.2.3 программы и методик предварительных испытаний ТЕЦА.468224.002 ПМ и разделом 3 данного протокола.

6. Результаты испытаний Комиссия рассмотрела эксплуатационную документацию на УД и отмечает:

• Разработанная ЭД согласно требованиям ГОСТ ЕСКД соответствует «Перечню (комплектности) документации СЧ ОКР «Разработка умного дома»;

• Согласование ЭД проводится согласно «Перечню (комплектности) документации СЧ ОКР «Разработка умного дома», разрабатываемой для УД;

• Изменения в ЭД проводятся в соответствии с ГОСТ 2.503-2013;

• Подлинники ЭД находятся в хорошем физическом состоянии.

Оценка полноты содержания ЭД проведена при проверке соответствия ЭД УД.

7. Материально-техническое обеспечение испытаний Для проведения проверки необходимы:

• Техническое задание на УД;

• Комплект ЭД на УД;

• Перечень (комплектность) документации СЧ ОКР «умного дома»;

• Технические условия ТУ;

• Программа и методики предварительных испытаний ПМ;

• Акт проверки эксплуатационной документации УД на этапе автономных предварительных испытаний;

• ГОСТ 2.503-2013, ЕСКД, ЕСПД.

8.Замечания и рекомендации Замечаний нет.

9. Выводы По результатам контроля комплектности, правильности оформления и согласования ЭД установлено, что эксплуатационная документация соответствует «Перечню (комплектности) документации СЧ ОКР «Разработка умного дома», требованиям технического задания, ГОСТ ЕСКД и действующей нормативной документации.

Краткий вывод: Проведенный контроль показал, что эксплуатационная документация на УД зав.№ М001 соответствует всем установленным требованиям и стандартам, что подтверждает ее готовность к дальнейшему использованию.

Задание 3

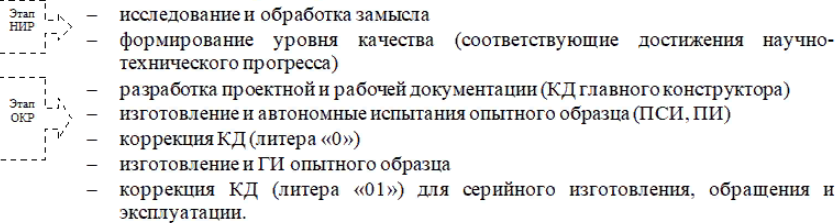

РКД - Разработка рабочей конструкторской документации:

На этапе РКД разрабатываются основные документы по диагностированию изделия: ТУ (технические условия) и ПМ (программа и методики испытаний).

В ТУ и ПМ – представлены методики испытаний, обеспечивающих проверку каждого требования, заложенного в ТЗ. Документы отличаются тем, что в по ПМ изделие проверяется на те требования, которые можно провести одноразово, чтобы удостоверится, что изделие правильно сконструировано, например – проверка на испытание грызунами (крысами), или на воздействия солнечного излучения, соляного тумана, песка, пыли и т.д.

В ТУ заложены методики по проверке требований, которым должно удовлетворять каждое выпускаемое изделие (например – климатические воздействия, удары, транспортная вибрация, герметичность или погружение в воду). Кроме этого в ТУ приводятся объемы необходимых периодических и типовых испытаний. Периодические испытания проводятся на выборочных образцах после определенных переодов выпуска изделий, для подтверждения неизменности технологии изготовления. Типовые испытания

Проводят при замене комплектации (например - снятие с производства микросхем), материалов или конструкции на новом образце.
