Цифровые модели Гаршинское месторождение нефти

Цифровые геологические модели месторождения

Построение структурного каркаса в модуле Stratigraphic modeling (пласты А4-1- А4-2, О, О5), производилось в два этапа:

1.Построение толщин (Isochores) между ОГ и кровлей продуктивного пласта, общих толщин продуктивных пластов.

2.От поверхности отражающего горизонта через карту толщин методом схождения строились поверхности кровли и подошвы

пластов.

Построение структурного каркаса в модуле Structural models без разломной тектоники (пласты А4-4- А5, Б2, Т1-11-223-13-2)

производилось в два этапа.

На первом этапе построен опорный каркас на основе структурных поверхностей по отражающим горизонтам. В модуле комплекса IRAP RMS Structural models произведена увязка структурных поверхностей со скважинными данными.

На втором этапе строились структурные поверхности по стратиграфической кровле и подошве продуктивных пластов методом схождения. В качестве основы использовались толщины (Isochores), построенные в модуле Structural modeling, и опорный каркас, построенный по отражающим горизонтам.

Построение структурного каркаса в модуле Structural models с учётом разломов (пласты Д3-1- Д3-2, Д4-0- Д4, Д5-2- Д5-3) производилось в два этапа.

На первом этапе построен опорный каркас на основе структурных поверхностей по отражающим горизонтам. В модуле комплекса IRAP RMS Structural models произведена увязка структурных поверхностей со скважинными данными и учёт системы разломов на основании данных 3Д сейсморазведки. Во избежание ошибок в приразломных зонах структурные поверхности отражающих горизонтов переведены в точки и отфильтрованы на расстоянии от 100 до 300 м (региональный разлом) от разломов.

Консорциум « Н е д р а »

Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:

«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»

Консорциум « Н е д р а »

На втором этапе строились структурные поверхности по стратиграфической кровле и подошве продуктивных пластов методом схождения. В качестве основы использовались толщины (Isochores), построенные в модуле Structural modeling, и опорный каркас, построенный по отражающим горизонтам.

В итоге были построены структурные поверхности по всем продуктивным пластам (рисунки Ошибка! Текст указанного стиля в документе отсутствует..1 - ). Все поверхности залегают относительно отражающих горизонтов конформно. Размер ячеек при построении структурных поверхностей моделей выбран 50×50 м. При интерполяции использовался стандартный алгоритм Local B-spline.

Отражающий горизонт С

b,

2



кровля пласта А



4-1



Подошва пласта А



Кровля пласта А



Подошва пласта А



4-2

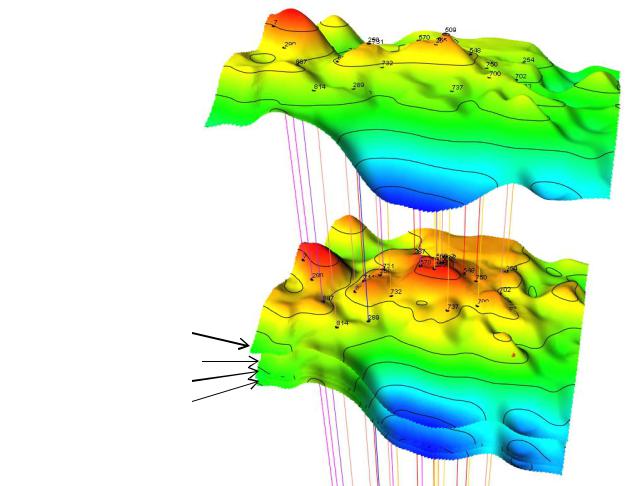

Рисунок Ошибка! Текст указанного стиля в документе отсутствует..1 Структурный каркас модели продуктивных пластов А4-14-2

Консорциум « Н е д р а »

Отражающий горизонт С

b,

2



кровля пласта А



4-1



Кровля пласта А



4-4



Подошва пласта А



4-



Кровля пласта А



5



Подошва пласта А



5

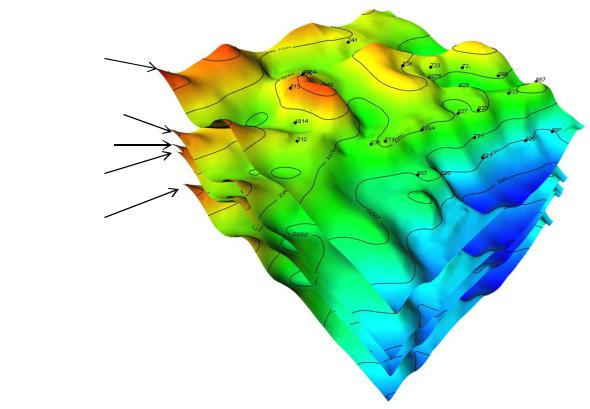

Рисунок Ошибка! Текст указанного стиля в документе отсутствует..2 Структурный каркас модели продуктивных пластов А4-45

Консорциум « Н е д р а »

Отражающий горизонт С1ок

Кровля пласта О

Подошва пласта ОКровля пласта О5 Подошва пласта О5

Рисунок Ошибка! Текст указанного стиля в документе отсутствует..3 Структурный каркас модели продуктивных пластов О5

Консорциум « Н е д р а »

Отражающий горизонт С1bb Кровля пласта Б2

Подошва пласта Б2

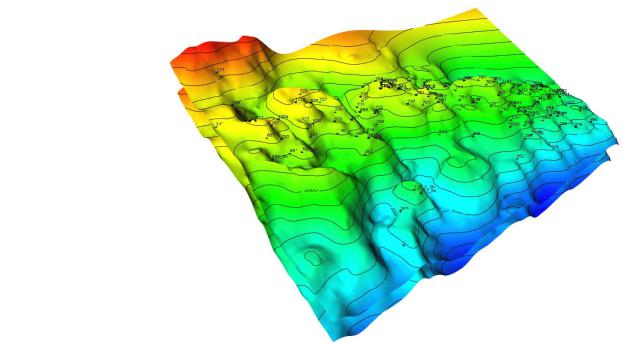

Рисунок Ошибка! Текст указанного стиля в документе отсутствует..4 Структурный каркас модели продуктивного пласта Б2

Консорциум « Н е д р а »

Отражающий горизонт С

t

1



Кровля пласта Т



1-1



Подошва пласта Т



1-1



Кровля пласта Т



1-2



Подошва пласта Т



1-2



Кровля пласта Т



2



Подошва пласта Т



2



Кровля пласта Т



3-1



Подошва пласта Т



3-1



Кровля пласта Т



3-2



Подошва пласта Т



3-2

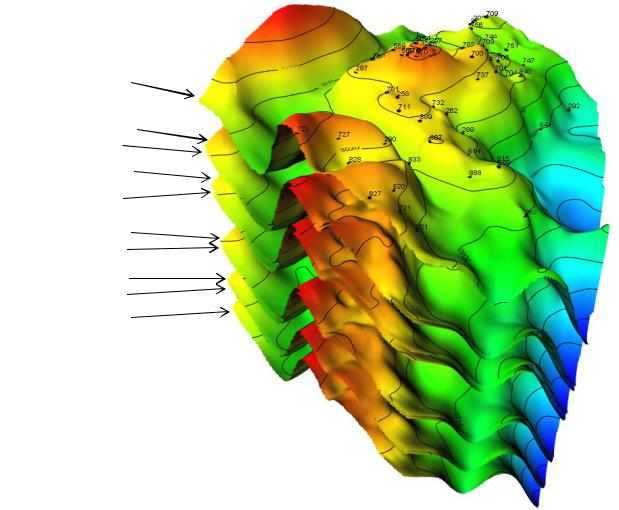

Рисунок Ошибка! Текст указанного стиля в документе отсутствует..5 Структурный каркас модели продуктивных пластов Т1-11-223-

13-2

Консорциум « Н е д р а »

Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:

«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»

Консорциум « Н е д р а »

Отражающий горизонт D2ar

Кровля пласта ДIII

Подошва пласта ДIII Кровля пласта ДIII-2

Подошва пласта ДIII-2

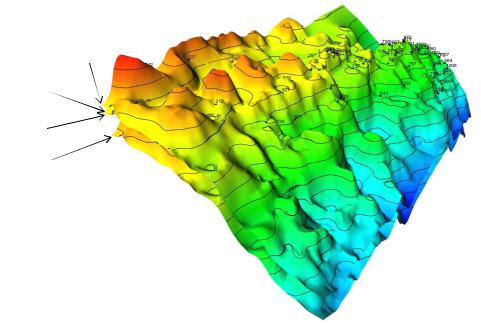

Рисунок Ошибка! Текст указанного стиля в документе отсутствует..6 Структурный каркас модели продуктивных пластов Д3-13-2

Консорциум « Н е д р а »

Отражающий горизонт D2vb, кровля пласта ДIV-0

Подошва пласта ДIV-0

Кровля пласта ДIV

Подошва пласта ДIV

Рисунок Ошибка! Текст указанного стиля в документе отсутствует..7 Структурный каркас модели продуктивных пластов Д4-04
