Министерство науки и высшего образования Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего образования

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОННИКИ (ТУСУР)

Кафедра комплексной информационной безопасности электронно-вычислительных систем (КИБЭВС)

ИССЛЕДОВАНИЕ БИПОЛЯРНОГО ТРАНЗИСТОРА

Отчет по лабораторной работе №2

по дисциплине «Электроника и схемотехника»

Вариант №6

Студент гр. 712-2

___________ Л.С. Болтушкин 02.12.2023

Руководитель Старший преподаватель

кафедры КИБЭВС

_______ __________ А.С. Семенов

02.12.2023

Томск 2023

Введение

Целью данной лабораторной работы является исследование режимов работы биполярного транзистора.

Задачи:

- Вычислить ток биполярного транзистора 2N3391 (согласно варианту) при работе в активном и инверсном режиме, а также в режиме отсечки и насыщения.

- Сделать выводы о проделанной работе.

1 Работа транзистора в активном режиме и насыщения

Задание: собрать схему для заданного вариантом транзистора – 2N3391, записать показания напряжения на базе и коллекторе, а также ток на базе и эмиттере. Вычислить ток на коллекторе и его сопротивление.

Для исследования биполярного транзистора 2N3391 в активном режиме и в режиме насыщения была собрана схема (рисунок 1.1).

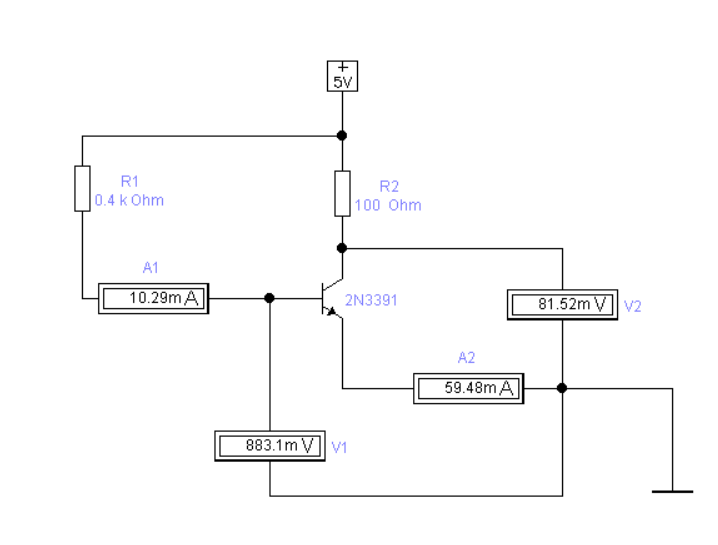

Рисунок 1.1 – Схема для исследования транзистора в активном режиме и в режиме насыщения

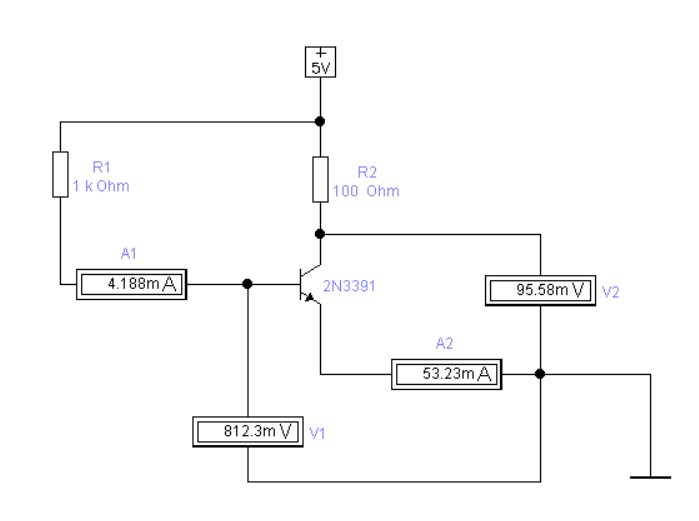

Рисунок 1.2 – Схема для исследования транзистора в активном режиме и режиме насыщения

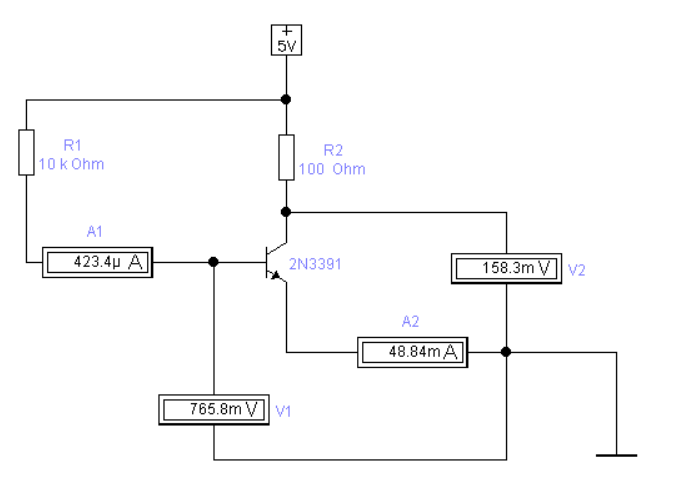

Рисунок 1.3 – Схема для исследования транзистора в активном режиме и режиме насыщения

Таблица 1.1 отображает показания для Uбэ, Uкэ, Iк, Iб, Rкэ и коэффициент усиления по току βвс при разном сопротивлении R1.

Таблица 1.1 – Показания с приборов при разном сопротивлении

R1, кОм

Uбэ, мВ (V1)

Uкэ, мВ (V2)

Iб, мА

(A1)

Iэ, мА

(A2)

Iк, мА

(A2-A1)

Rкэ, Ом (V2/Ik)

βвс

(Ik/A1)

Режим

0,4

883,1

81,52

10,29

59,48

49,19

1,657247

4,780369

Hасыщ.

0,6

844,5

87,01

6,926

56,05

49,124

1,771231

7,092694

Hасыщ.

0,8

824,6

91,61

5,219

54,3

49,081

1,866506

9,404292

Hасыщ.

1

812,3

95,58

4,188

53,23

49,042

1,948941

11,71012

Hасыщ.

2

787,1

110

2,106

51,01

48,904

2,249304

23,22127

Hасыщ.

3

778,4

119,8

1,407

50,21

48,803

2,454767

34,68585

Hасыщ.

4

774

127,5

1,056

49,78

48,724

2,61678

46,14015

Hасыщ.

5

771,3

134

0,8457

49,51

48,6643

2,753558

57,54321

Hасыщ.

6

769,5

139,7

0,7051

49,31

48,6049

2,874195

68,93334

Hасыщ.

7

768,2

144,8

0,6045

49,16

48,5555

2,982154

80,3234

Hасыщ.

8

767,2

149,5

0,5291

49,03

48,5009

3,082417

91,66679

Hасыщ.

9

766,5

154

0,4704

48,93

48,4596

3,177904

103,0835

Hасыщ.

10

765,8

158,3

0,4234

48,84

48,4166

3,269539

114,3519

Hасыщ.

20

762,8

206,2

0,2119

48,15

47,9381

4,30138

226,2298

Hасыщ.

40

748,2

1680

0,1063

33,31

33,2037

50,59677

312,3584

Aктив.

60

737

2602

0,07105

24,04

23,96895

108,5571

337,3482

Aктив.

80

729

3127

0,05339

18,78

18,72661

166,9816

350,7512

Aктив.

100

722,8

3467

0,04277

15,37

15,32723

226,1987

358,364

Aктив.

По данным из таблицы можно сделать вывод о том, что граница между активным режимом и режимом насыщения находится на промежутке от 10кОм до 20кОм

2 Работа транзистора в режиме отсечки

Для исследования биполярного транзистора 2N3391 в активном режиме (рисунок 2.1) и режиме отсечки (рисунок 2.2) была собрана схема.

Рисунок 2.1 – Схема для исследования активного режима

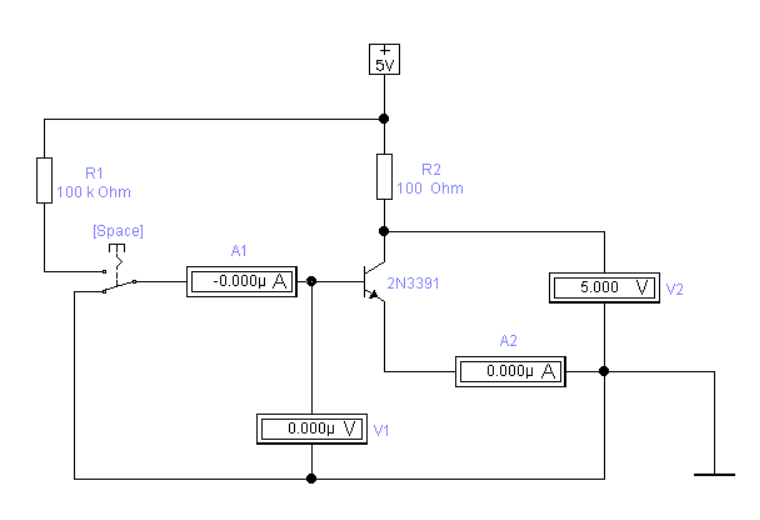

Рисунок 2.2 – Схема для исследования режима отсечки

В активном режиме значения на амперметрах и вольтметрах совпадают с показаниями в таблице 1.1. В режиме отсечки Uкэ равен 5В, а все остальные приборы показывают 0.

3 Работа транзистора в инверсном режиме

Для исследования транзистора 2N3391 в активном или насыщенном режиме (рисунок 3.1) и инверсном режиме (рисунок 3.2) были собраны схемы.

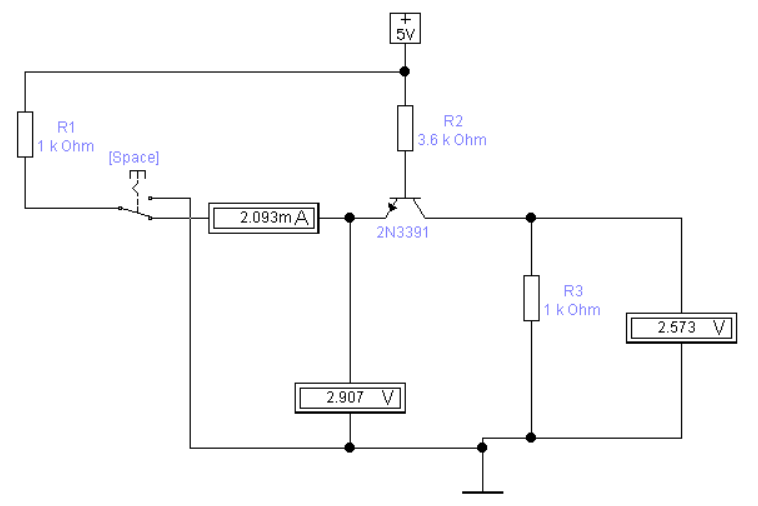

Рисунок 3.1 – Схема для исследования активного или насыщенного режима

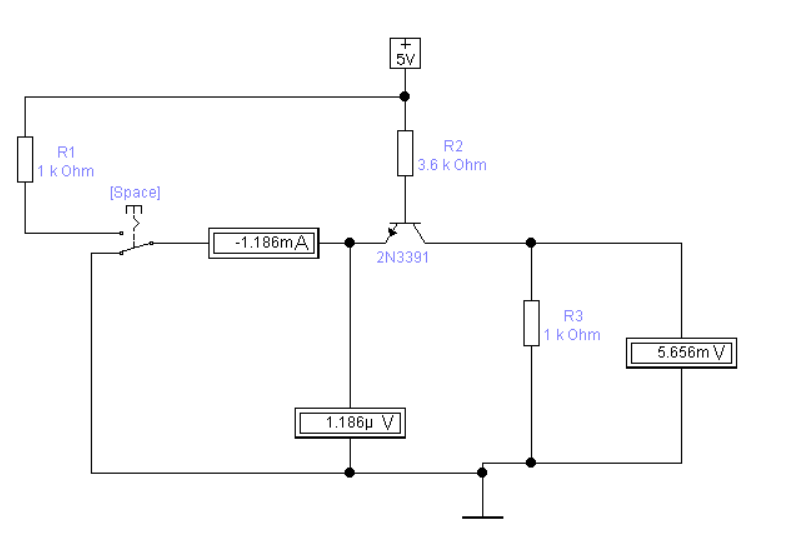

Рисунок 3.2 – Схема для исследования инверсного режима

По показаниям приборов можно сказать, что Uн = 2,573В, а Iy = -1,186мА.

Заключение

В ходе работы были выполнены все задачи, была изучена работа биполярного транзистора 2N3391 в разных режимах.

Были собраны схемы, в которых транзистор работал в активном, насыщения, отсечки и инверсном режиме. Была построена таблица, исходя из показаний вольтметров и амперметров при разном сопротивлении.

Также был найден ток утечки, который равный -1,186 мА и напряжение нагрузки равное 2,537 В.
