.docxМИНОБРНАУКИ РОССИИ Санкт-Петербургский государственный электротехнический университет «ЛЭТИ» им. В.И. Ульянова (Ленина) Кафедра МВЭ |
|||||||||
отчет по лабораторной работе № 3 по дисциплине «Микроволновая электроника» Тема: ИССЛЕДОВАНИЕ ГЕНЕРАТОРА НА ЛАВИННО-ПРОЛЕТНОМ ДИОДЕ»
|
|||||||||
|
|||||||||
Санкт-Петербург 2024 |
ЦЕЛЬ: исследование выходных характеристик генератора СВЧ с механической перестройкой частоты, выполненного на лавинно-пролетном диоде сантиметрового диапазона.
ОПИСАНИЕ ОБЪЕКТА ИССЛЕДОВАНИЙ
В качестве объекта исследований используется лавинно-пролетный диод АА707 (различные модификации), на основе которого выполнен СВЧ-генератор.
Лавинно-пролетный диод – диод, основанный на лавинном умножении носителей заряда. Лавинно-пролётные диоды применяются в основном для генерации колебаний в диапазоне СВЧ. Процессы, происходящие в полупроводниковой структуре диода, ведут к тому, что активная составляющая комплексного сопротивления на малом переменном сигнале в определённом диапазоне частот отрицательна.
СХЕМА УСТАНОВКИ
В
состав измерительной схемы (рис. 1)
входят: волноводный генератор 2,
настроечный плунжер 1,
измерительная линия 3,
регулируемая неоднородность 4
(штырь в волноводе), регулируемый
аттенюатор 5,
цифровой частотомер 6
и измеритель мощности 7.
Такая схема обеспечивает получение
основных характеристик генератора.
Измерительная линия 3
позволяет исследовать отражение от
нагрузки и явление затягивания частоты.
Н
еоднородность
4
служит для изменения величины отражений
от нагрузки.
Рисунок 1 – Схема измерительной установки
ОБРАБОТКА РЕЗУЛЬТАТОВ

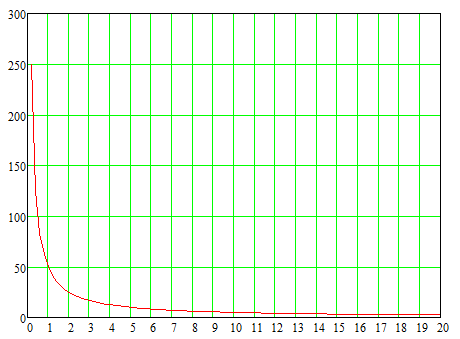

Зависимость частоты генерации диода от длины пролетной области представлена на рисунке 1.
f0,
ГГц
ld,
мкм
Рисунок 1 – Теоретическая зависимость частоты генерации диода от длины пролетной области
Экспериментальная обратная ветвь ВАХ диода представлена на рисунке 2. Для наглядности график обратной ветви строится в III четверти координатной плоскости.
U,
В
Зависимости выходной мощности от обратного тока через диод при положениях настроечного плунжера l1 = 20 мм и l2 = 45 мм представлены на рисунке 3.
Рисунок 3 – Исследование электрической перестройки генератора
Зависимости выходной мощности от положения настроечного плунжера при фиксированном обратном токе через диод I1 = 29 мА и I2 = 39 мА представлены на рисунке 4.
I1
= 29
мА
Рисунок 4 – Исследование механической перестройки генератора
Расчет длины волны в волноводе
Длину волны СВЧ можно определить из выражения длины волны в резонаторе
(1)
где
– критическая длина волны,
Длина
волны в резонаторе
может быть найдена как удвоенное
расстояние между пучностями стоячей
волны, при этом для разных значений тока
и положения плунжера эта длина не
меняется
Значит
Тогда длина волны в неограниченном пространстве находится из уравнения (1)
Зависимость мощности от положения неоднородности в волноводе представлена на рисунке 5.
Рисунок 4 – Зависимость мощности от положения неоднородности
Длину активной части диода, при которой генерируется измеренное СВЧ можно найти как
(2)
где
– скорость насыщения носителей в п/п,
;
Для найденной длины волны
Расчет предельного КПД производился исходя из соотношения
(3)
где Pmax – максимальная мощность генерации;
Uпр – пробивное напряжение структуры, напряжение лавинного пробоя.
Максимальная мощность генерации, полученная при выполнении работы 31.9 мВт, напряжение лавинного пробоя находится по обратной ветви ВАХ и составляет 51 В, тогда
ВЫВОД: в результате исследования мы изучили генератор СВЧ-колебаний на лавинно-пролетном диоде и освоили методы его перестройки, а также изучили зависимость его параметров от коэффициента стоячей волны (КСВ) в линии передачи, который изменялся положением неоднородности.
Лавинно-пролетный диод, также известный как диод Рида, представляет собой структуру типа p+-n-i-n+. Его работа основана на механизме лавинной генерации носителей заряда в области p-n перехода под действием сильного электрического поля, что вызывает ударную ионизацию атомов полупроводника.
