ЛАБОРАТОРНАЯ РАБОТА №3

ИССЛЕДОВАНИЕ УСИЛИТЕЛЬНОГО КАСКАДА С ЁМКОСТНОЙ

СВЯЗЬЮ

Цель работы

Исследование уличительного RC-каскада на биполярном транзисторе с эмиттерной стабилизацией.

Перечень приборов

• Транзисторы

• Источники напряжения

• Мультиметры

• Резисторы

• Потенциометр

• Генератор

• Ёмкости

• Двухканальный осциллограф

• Плоттер Боде

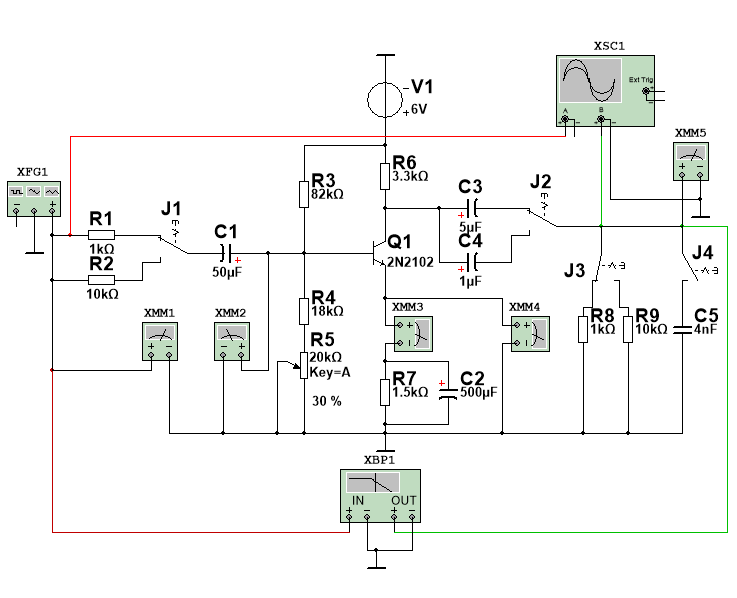

Рисунок 1: Макетная схема RC-каскада на биполярном транзисторе с эмиттерной стабилизацией

Задание 1: Определение режима каскада по постоянному току

Рисунок 2: Необходимые рассчитанные и измеренные значения

Для обеспечения нормального режима работы необходимо, чтобы между эмиттером и базой было постоянное напряжение, называемое напряжением смещения базы (0,5–0,7 В). Это напряжение подают на базы с помощью делителей R3, R4 и R5.

Рисунок 3: Данные для построения нагрузочной линии

В зависимости от выбора положения рабочей точки, в процессе работы усилителя возможен переход транзистора из активного режима в режим насыщения или отсечки. Это недопустимо для его нормального функционирования, поскольку в этих режимах нарушается линейная зависимость выходного тока транзистора от входного. Поэтому, с учетом того, что входной сигнал усилителя в общем случае может быть двуполярным, исходное положение рабочей точки выбирается в середине области линейного режима работы транзистора.

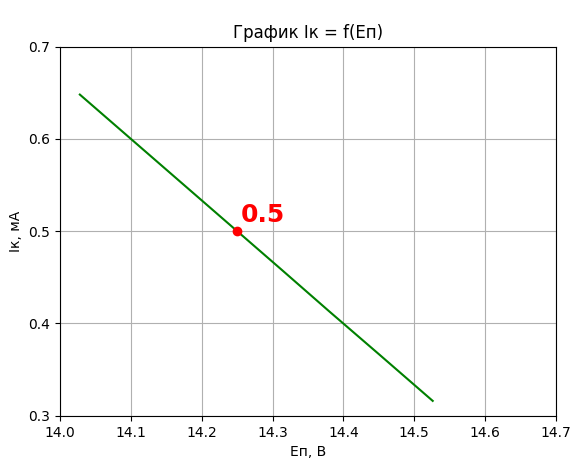

Рисунок 4: Нагрузочная линия

Задание 2: Исследование усилительного каскада с ёмкостной связью по

переменному току

Рисунок 5: Измерения для амплитудной характеристики

При увеличении сопротивления нагрузки выходное напряжение увеличилось.

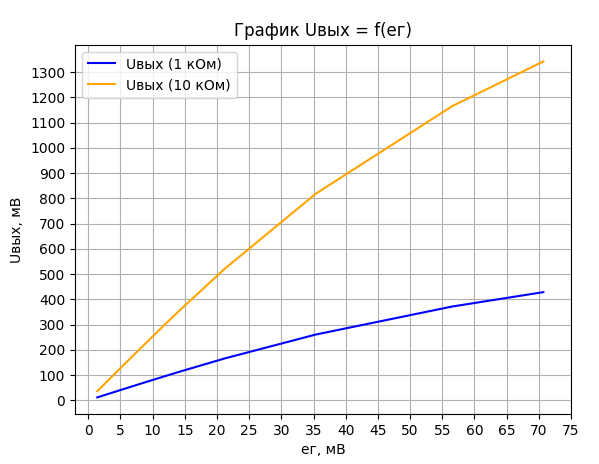

Рисунок 6: Амплитудная характеристика

Ом

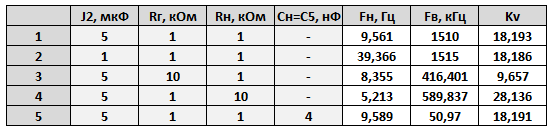

Рисунок 7: Таблица для исследования частотных свойств усилителя

При уменьшении разделительной ёмкости нижняя граничная частота увеличивается, верхняя – не изменяется.

При увеличении входного напряжения или напряжения нагрузки обе граничные частоты уменьшаются.

При подключении ёмкостной нагрузки нижняя граничная частота не изменяется, верхняя – уменьшается.
