.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
СВЯЗИ И ИНФОРМАТИКИ
(МТУСИ)
Факультет "Радио и телевидение"
Кафедра "Электроника"
Лабораторная работа №6
по дисциплине: "Основы конструирования и технологии производства электронных средств"
на тему: "Исследование эффективности теплоотвода от интегральных микросхем при использовании тепловых трубок"
Исполнитель:
студент ____________________________________ Е.А. Гаврилов
Проверил: __________________________________ Г. М. Аристархов
Цель работы
Изучение перспективных методов теплоотвода от ИС и БИС на основе применения пароиспарительных тепловых трубок.
Закрепление знаний в области контактного теплоотвода от микросхем (ИС и БИС).
Освоение методики расчета теплового режима ИС, смонтированных на платах печатного монтажа.
Экспериментальная часть
Исходные данные:
(1)
(2)
|
U, В |
РT, Вт |
tБГИС, °С |
σmm |
2 |
40 |
2 |
30,5 |
0,689655 |
1 |
1 |
29,2 |
0,625 |
|
2 |
80 |
5 |
34.1 |
0,769231 |
1 |
3,5 |
35 |
0,472973 |
|
2 |
120 |
10,8 |
39 |
0,947368 |
1 |
7 |
44,5 |
0,414201 |
|
2 |
160 |
18 |
45,3 |
1,016949 |
1 |
12 |
57 |
0,408163 |
|
2 |
200 |
28 |
53 |
1,102362 |
1 |
18 |
72 |
0,405405 |
Графики
Рисунок 1 – Зависимость теплопроводности от отводимой тепловой мощности

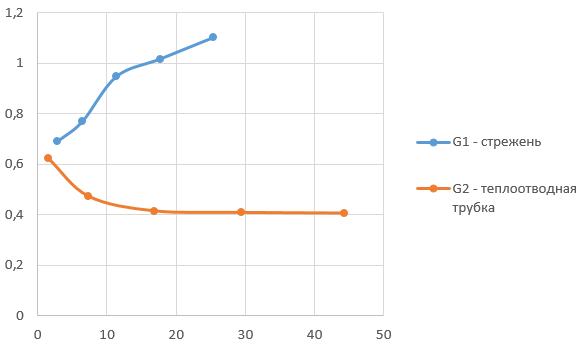

Рисунок 2 – Зависимость теплопроводности от разности температур БГИС и окружающей среды

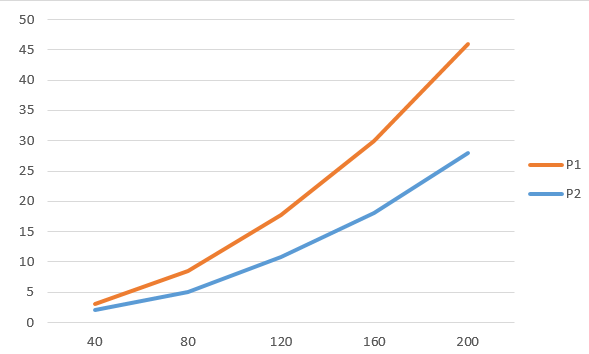

Рисунок 3 – Зависимость тепловой мощности от поданного напряжения
Вывод:
В ходе проведения экспериментальной части было выяснено, что при низком подводимом напряжении (не более 40 В) более эффективен с точки зрения теплоотвода металлический стержень. При подаче высокого напряжения (более 40 В) наибольшую эффективность демонстрирует тепловая трубка. Так, коэффициент теплопроводности стержня увеличивается с ростом подаваемого напряжения в интервале (от 40В до 200В) от 0,68 до 1,1. Коэффициент теплопроводности тепловой трубки в начале интервала (40В) был равен 0,625. В интервале от 40В до 120В он уменьшается примерно до 0,4 и с ростом напряжения остаётся в области этого значения. В конечном итоге, при подведении напряжения 200В температура БГИС, подключённой к металлическому стержню, составляла 72 градуса, в то время как БГИС с тепловой трубкой нагрелась до 53-х.
