Файл:ЛАБА 3.pptx
Лабораторная работа №3
Испытания однофазного трансформатора
Выполнил студенты гр.

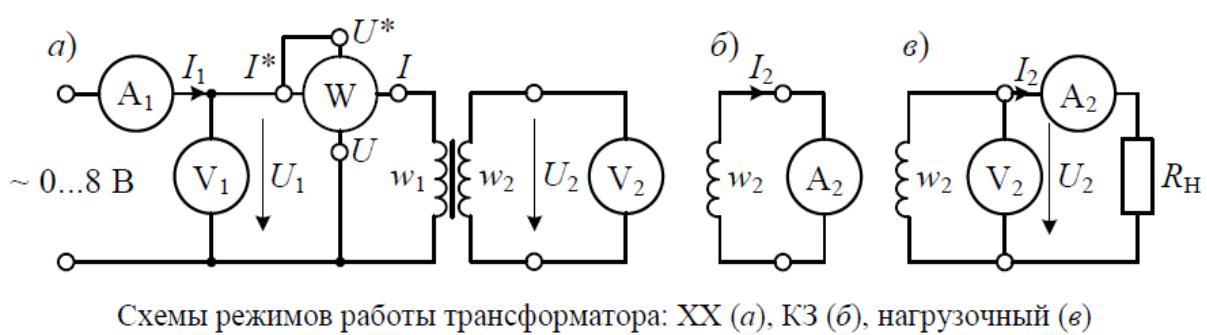

Электрическая принципиальная схема

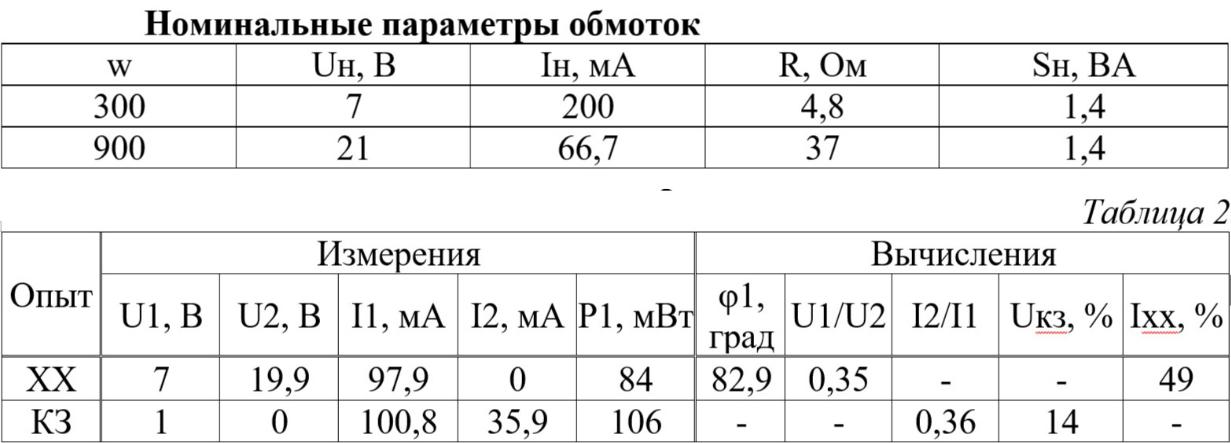

Экспериментальные данные

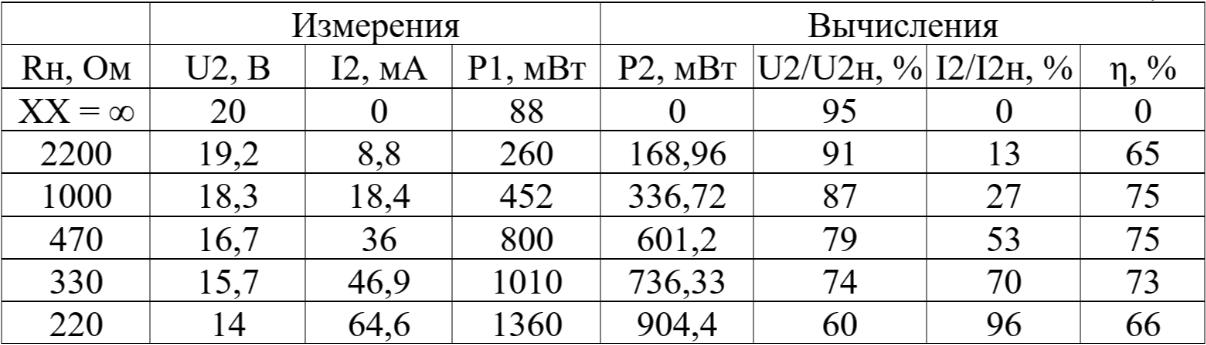

Испытания в нагрузочном режиме
трансформатора с w1 = 300
витков
и w2 = 900 витков:

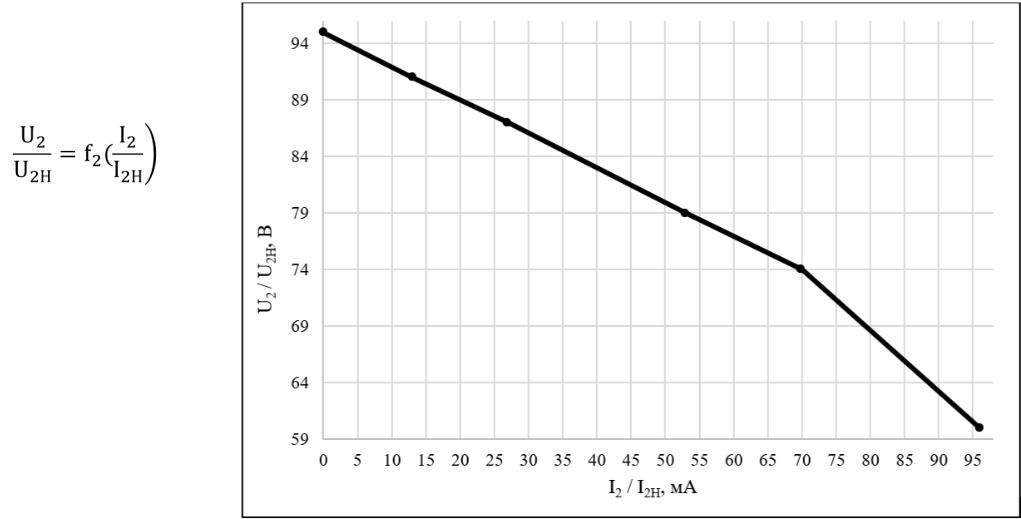

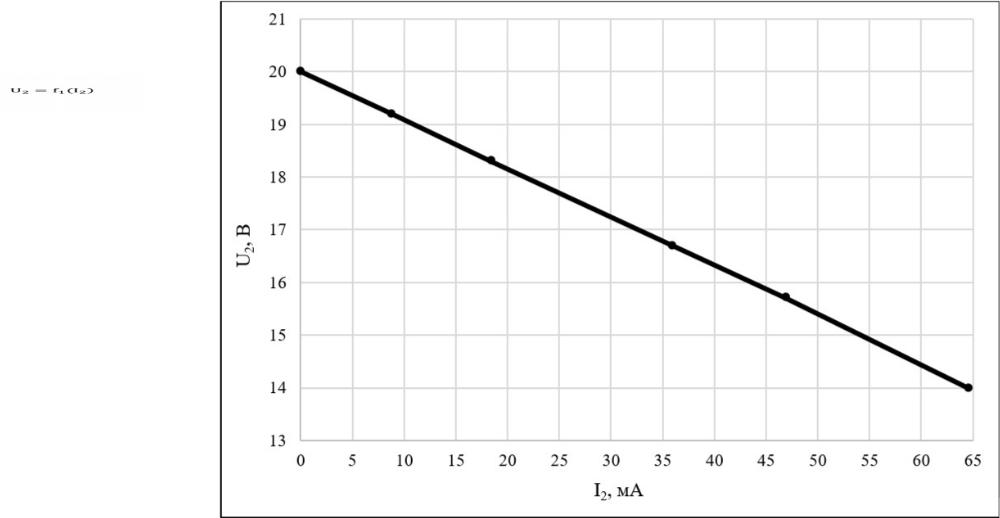

Внешние характеристики
¿
Внешние характеристики
¿
Внешние характеристики
¿
Вопросы для защиты
Почему можно пренебречь
потерями в меди при опыте холостого хода?
Потери в меди при опыте холостого хода могут быть пренебрежимо малы, так как в этом режиме ток в обмотке трансформатора минимален или отсутствует, следовательно, потери, связанные с сопротивлением проводника, также минимальны.
Почему можно пренебречь потерями в стали при опыте короткого замыкания?
Потери в стали при опыте короткого замыкания могут быть пренебрежимо малы, потому что в этом случае ток в обмотке трансформатора может быть очень высоким, что приводит к намного более низкому сопротивлению контура стали по сравнению с обычной эксплуатационной нагрузкой.
