ЛАБА 3

Министерство образования и науки Российской Федерации

Санкт-Петербургский государственный архитектурно-

строительный университет

Факультет инженерной экологии и городского хозяйства

Кафедра Электроэнергетики и Электротехники

Лабораторная работа №3

Испытания однофазного трансформатора

Выполнил студенты гр.

Санкт-Петербург

2024 г.

Цели работы

1. Проделать опыты холостого хода и короткого замыкания, определить основные параметры трансформатора.

2. Проделать опыт в нагрузочном режиме, снять нагрузочную характеристику и зависимость КПД от нагрузки.

Экспериментальная часть

Номинальные параметры обмоток

w	Uн, В	Iн, мА	R, Ом	Sн, ВА
300	7	200	4,8	1,4
900	21	66,7	37	1,4

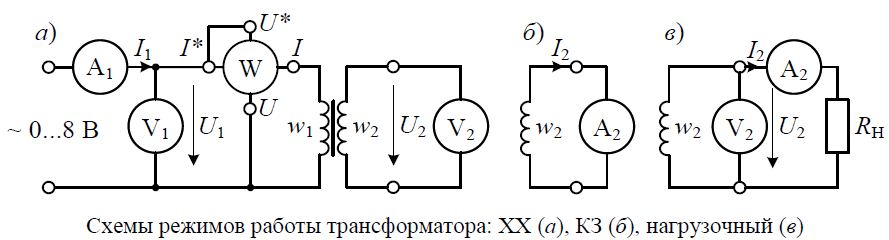

Ход работы

Таблица 2

Опыт	Измерения					Вычисления
	U1, В	U2, В	I1, мА	I2, мА	P1, мВт		φ1, град	U1/U2	I2/I1	Uкз, %	Iхх, %
ХХ	7	19,9	97,9	0	84		82,9	0,35	-	-	49
КЗ	1	0	100,8	35,9	106		-	-	0,36	14	-

Примеры расчета:

Для опыта холостого хода:

;

Для опыта короткого замыкания:

;

Испытания в нагрузочном режиме трансформатора с w1 = 300 витков

и w2 = 900 витков:

Таблица 5

	Измерения			Вычисления
Rн, Ом	U2, В	I2, мА	P1, мВт	P2, мВт	U2/U2н, %	I2/I2н, %	η, %
ХХ = ∞	20	0	88	0	95	0	0
2200	19,2	8,8	260	168,96	91	13	65
1000	18,3	18,4	452	336,72	87	27	75
470	16,7	36	800	601,2	79	53	75
330	15,7	46,9	1010	736,33	74	70	73
220	14	64,6	1360	904,4	60	96	66

Примеры расчета (на основе строки 2, Rн = 2200 Ом):

;

;

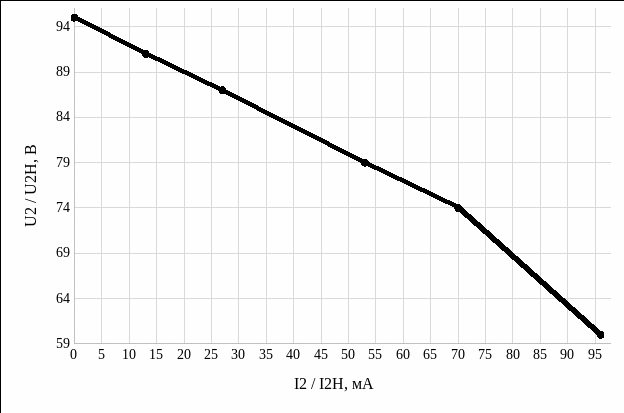

Внешние характериситики:
