Лабораторная работа №3
Исследование трёхфазной цепи при соединении нагрузки в звезду
Выполнил студент гр
Санкт-Петербург
2024 г.
Цели работы
В трехфазной цепи при соединении нагрузки в звезду измерить действующие значения токов, напряжений и мощности.
Построить векторные диаграммы для случаев: − симметричная активная нагрузка с нейтральным проводом; − несимметричная активная нагрузка с нейтральным проводом и без него; − несимметричная смешанная нагрузка с нейтральным проводом.
Проверить баланс мощностей.
Экспериментальная часть
RA = RB = RC = 1 кОм
Рис 1.1. Электрическая принципиальная схема
Рис 1.2. Измерение активной мощности по методу трех (а) и двух (б) ваттметров
Таблица 1
Схема «звезда» |
Симметричная активная нагрузка |
Несимметричная активная нагрузка |
Несимметричная смешанная нагрузка |
||||||
|
|
|
|
|
|
||||
Фазные токи, ток нейтрали, мА |
IA |
8,2 |
8,2 |
8,2 |
10,4 |
8,2 |
6,7 |
||
IB |
8,2 |
8,2 |
25,2 |
19,6 |
4,5 |
6,9 |
|||
IC |
8,2 |
8,2 |
17,7 |
18,1 |
7,3 |
12,3 |
|||
IN |
8,2 |
– |
14,8 |
– |
18,4 |
– |
|||
Фазные напряжения, В |
UА |
8,21 |
8,21 |
8,2 |
10,38 |
8,21 |
6,71 |
||
UВ |
8,23 |
8,24 |
8,2 |
6,39 |
8,24 |
19,94 |
|||
UС |
8,24 |
8,26 |
8,23 |
8,48 |
8,26 |
16,49 |
|||
Напряжение на зажимах нейтрали, В |
UN |
– |
0 |
– |
2,4 |
– |
13,24 |
||
Линейные напряжения, В |
UАВ |
14,25 |
14,24 |
14,24 |
14,25 |
14,27 |
14,26 |
||
UВС |
14,26 |
14,27 |
14,25 |
14,24 |
14,24 |
14,27 |
|||
UСА |
14,3 |
14,28 |
14,29 |
14,28 |
14,32 |
14,3 |
|||
Измеренные мощности, мВт* |
Р1 |
68 |
102 |
67 |
121 |
68 |
13 |
||
Р2 |
67 |
101 |
206 |
265 |
1 |
84 |
|||
Р3 |
68 |
– |
146 |
– |
9 |
– |
|||
ΣP |
203 |
203 |
419 |
386 |
78 |
97 |
|||
Рассчитанные мощности PФ = I2RФ, мВт |
PА |
67,2 |
67,2 |
67,2 |
108,2 |
– |
– |
||
PВ |
67,2 |
67,2 |
209,6 |
126,8 |
– |
– |
|||
PС |
67,2 |
67,2 |
147,2 |
154 |
– |
– |
|||
ΣP |
201,6 |
201,6 |
424 |
389 |
– |
– |
|||

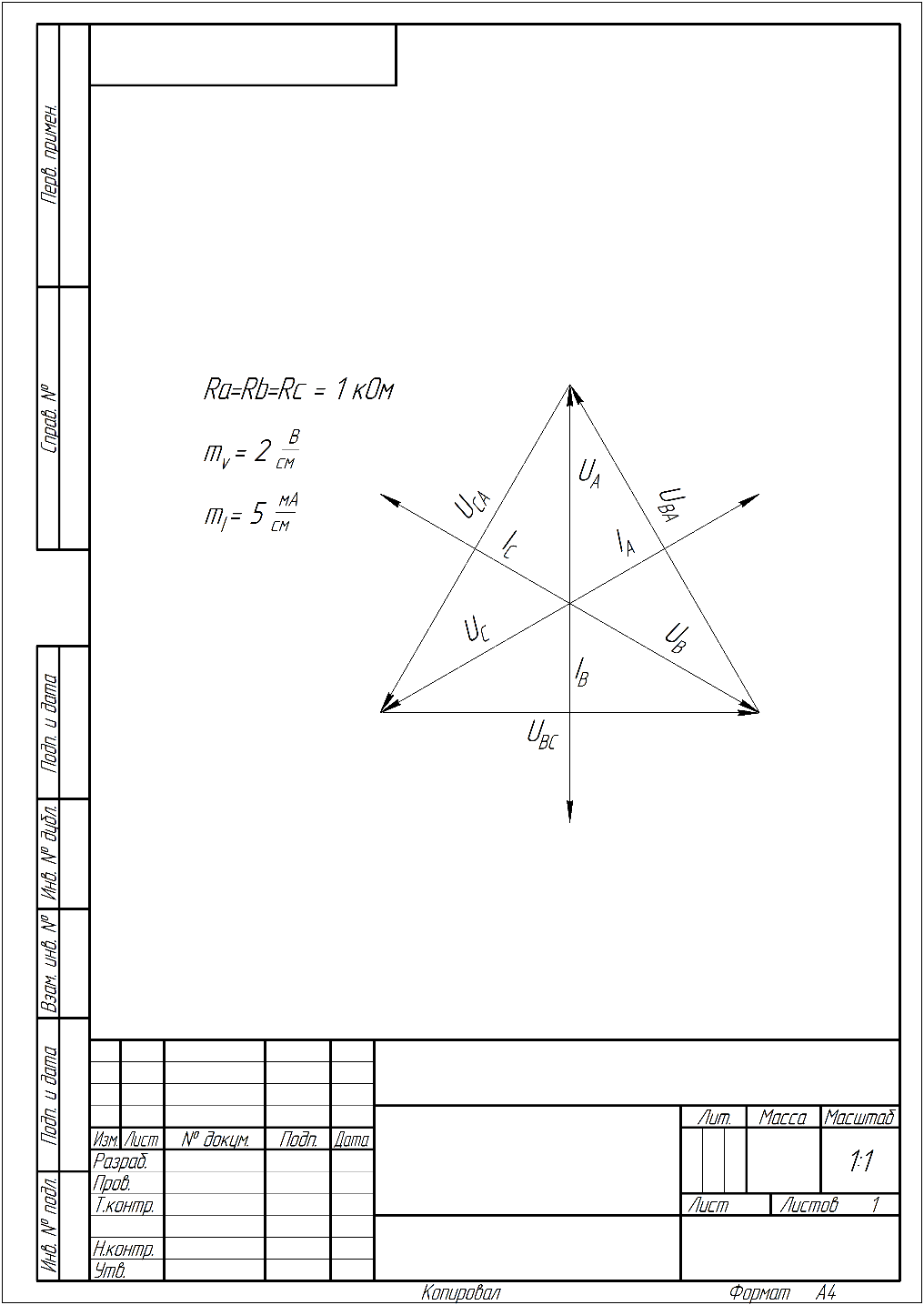

Векторные диаграммы для случаев:
− симметричная активная нагрузка с нейтралью: RA = RB = RC = 1 кОм;
− несимметричная активная нагрузка с нейтралью и без нее: RA = 1 кОм, RВ = 330 Ом, RС = 470 Ом;

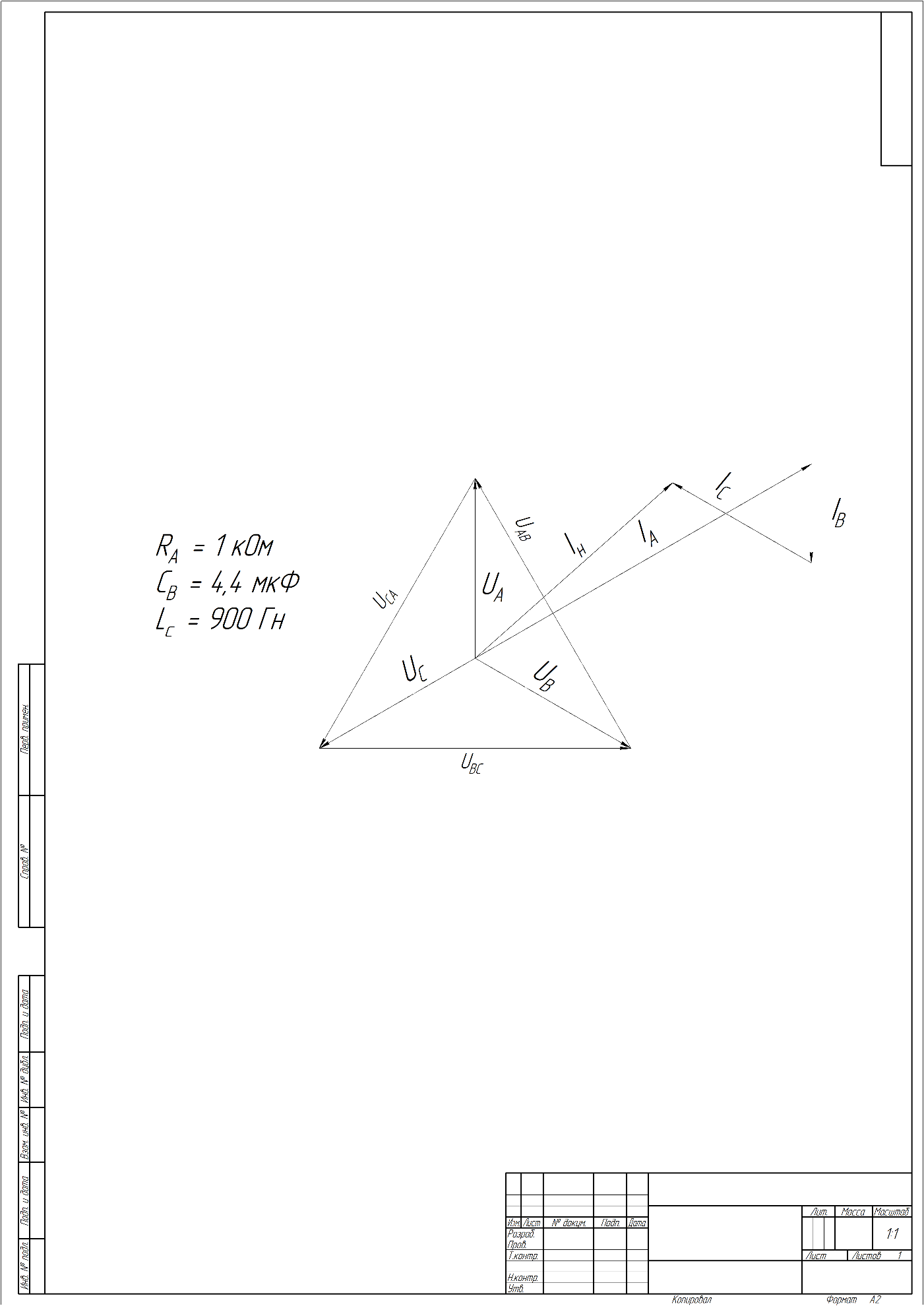

− смешанная несимметричная нагрузка с нейтралью: RA = 1 кОм, СВ = 4,4 мкФ, LС − катушка 900 витков с собранным (замкнутым) сердечником.
