Введение

Ежедневное функционирование крупных городов зависит от работы множества инженерных систем, обеспечивающих жителей водой, канализацией, теплом, электроэнергией и транспортной инфраструктурой. Для предотвращения аварийных ситуаций и снижения рисков необходимо анализировать работу этих систем, что затрудняется из-за большого объема данных. Физика открытых систем (ФОС) предлагает подход к глубокому системному анализу и преодолению сложности инженерных систем. Использование информационных технологий ФОС позволяет производить системное знание из больших объемов данных, описывающих жизнедеятельность системы. В данной работе рассматривается первый шаг к решению задачи об аварийности важных инфраструктурных объектов крупных городов на примере системы водоснабжения и водоотведения. Этот шаг заключается в научном понимании и объяснении феномена аварийности на основе системного знания.

1. Теоритические данные

1. Научный метод фос

Идеи физики систем зарождались в 70–е годы под влиянием работ чл.–корр. АН СССР А.А.Вавилова и его учеников (СПбГЭТУ «ЛЭТИ»). Работы по эволюционному синтезу были первой попыткой глубокого исследования структур отношений в динамических системах. Они были описаны в книге под авторством А.А. Вавилова «Имитационное моделирование производственных систем».

В 2003 г. сформировался проект «Физика систем», направленный на создание и применение инфраструктуры и приложений для производства и обращения с научным системным знанием.

Физика открытых систем (ФОС) — это новая киберфизическая парадигма системологии, которая позволяет генерировать и анализировать знание об открытых системах напрямую из больших объемов данных. Она используется для исследования открытых природных, социальных и антропогенных систем в их естественных масштабах и реальной сложности.

Физика открытых систем (ФОС) исследует природные, гуманитарные, антропогенные, кибер-физические и сложные технические системы.

Открытая система задается (без ограничивающих условий) представительным множеством полных эмпирических описаний ее актуальных состояний. Система представляется без упрощений, в реальной сложности, в естественных масштабах.

В новой системологической парадигме понимание сложности открытых систем достигается через первоначальное и ключевое понятие «Система», которое играет важную роль в физике систем.

Понятие «Система» является предметом фундаментального исследования и продуктом познавательной деятельности, организующей понимание эмпирических фактов через постижение скрытых в этих фактах смыслов природы явлений и процессов.

Научный метод ФОС на уровне онтологического знания решает проблему истинности и значимости системного знания [1]. В контексте информационных технологий и семантической паутины, онтологическое знание используется для создания формальных моделей предметной области, которые позволяют компьютерным системам понимать и обрабатывать информацию более структурированным и смысловым образом.

На уровне аксиологического знания онтология системы развертывается в четырех перспективах, каждая из которых представлена в виде ресурса системного знания. На уровне праксиологического знания (в контексте информационных технологий праксиологическое знание относится к изучению практических аспектов использования, разработки и управления информационными технологиями) создается база эффективной деятельности в сфере проективных, когнитивных и аналитических приложений (Рис. 1).

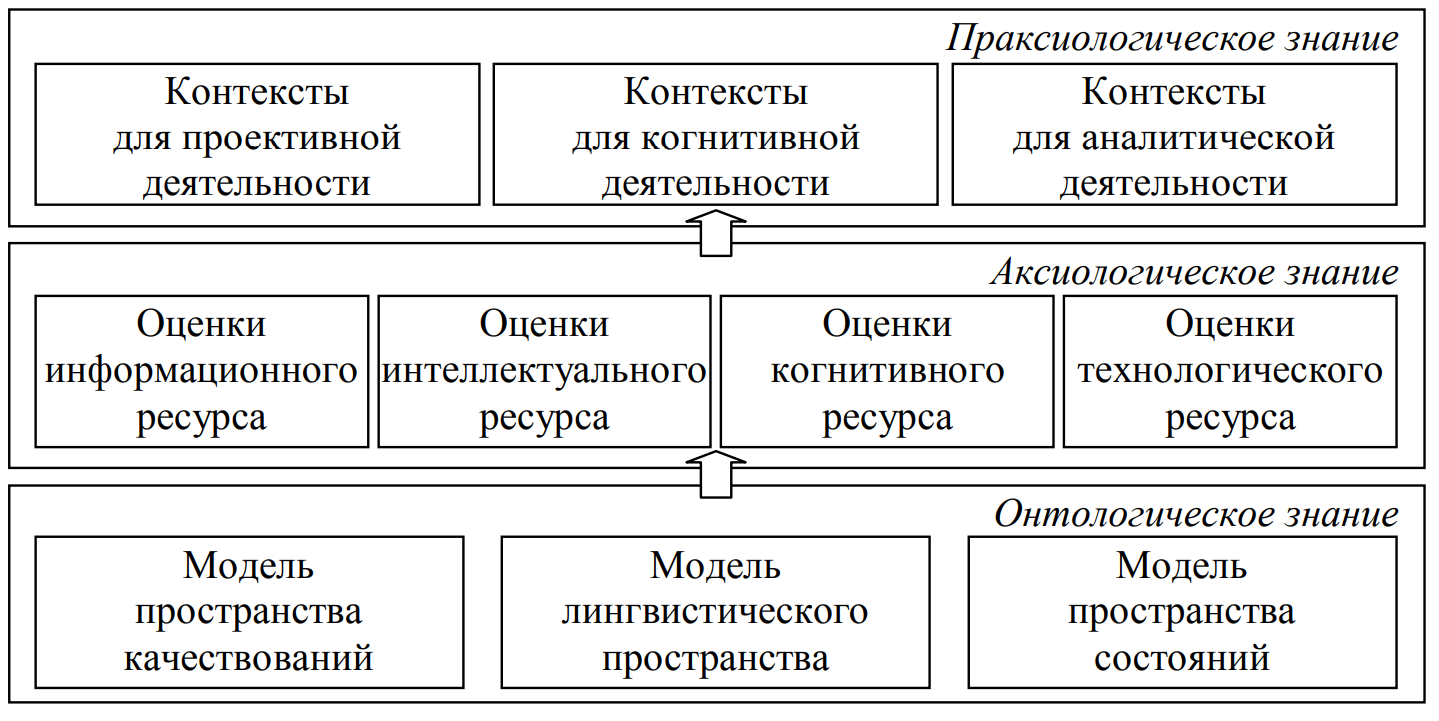

Рис. 1 Структура ФОС

Единая информационная технология ФОС включает в себя четыре компонента: аналитическое ядро, дескриптивный, конструктивный и проективный компоненты. На рис. 2 представлены компоненты ФОС.

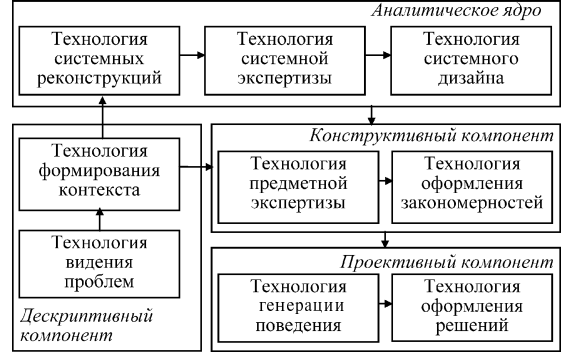

Рис. 2 Компоненты технологии ФОС

Основой технологии является аналитическое ядро, которое реализует ключевые стадии производства знания. В этом ядре происходит онтологическое моделирование (познавание системы), коммуникативное моделирование (понимание системы) и моделирование состояний системы (объяснение системы).

На рис. 3 представлена структура аналитического ядра ФОС

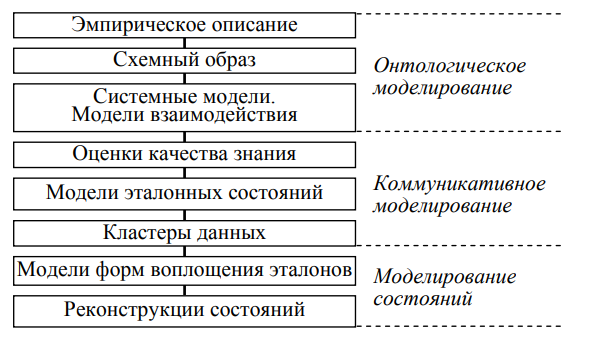

Рис. 3 Структура аналитического ядра

Дескриптивный (описательный) компонент технологии обеспечивает представление исследуемой задачи как системного проекта, а также трансформацию этого проекта в нормативное интерпретируемое представление системы. Технологии дескриптивного компонента связаны с аналитическим ядром каналом абстрагирования, в котором общее предметное представление о системе в ее реальной сложности передается на системный уровень. [2] Конструктивный (формирующий) компонент преобразует это системное знание в ресурсы для решения прикладных проблем, а проективный (проектирующий) компонент использует эти ресурсы для создания предметных интерфейсов, схем решения задач и сервис-ориентированного решателя.

Производство научного знания из эмпирических описаний открытых систем проходит три стадии. Данные стадии представлены на рис. 4.

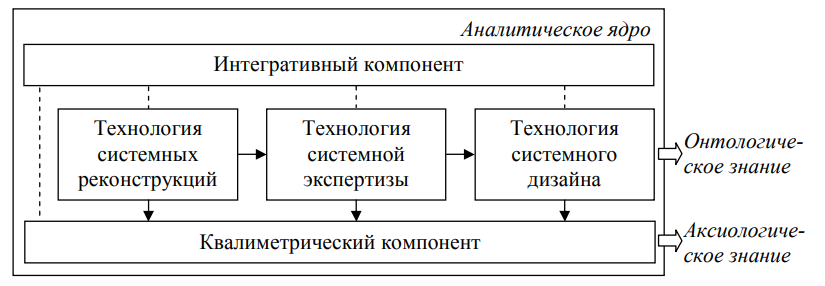

Рис. 4 Процесс производства системного знания

ОМ – онтологическое моделирование, определяет сферу системного знания, раскрывающего сущность системы. Оно использует в качестве основания принципы устроения смыслового мира систем (доктринальная модель), вводит и обосновывает основополагающие понятия и представления о системе (диалектическая модель), предлагает научный метод познания сущности систем (конструктивно-методологическая модель), воплощает раскрытые системные смыслы во внешних абстрактных образах (символическая модель, знаки, портреты системы).

КМ  коммуникативное моделирование, строит язык систем, на котором свойства и качества элементов, частей и всей смысловой системной организации в целом (символ) отображаются в словах и понятиях, денотативных и коннотативных значениях слов, синтагматических связей. КМ, применяемое для объяснения раскрытого смысла системы, порождает суждения о системе на основе метода формального анализа.

МС  моделирование состояний, является завершающим актом конструктивного определения системы. Смыслы системы выходят на объекты реальности, отождествляются с фактом и порождают систему в новой форме проявления ее единства и целостности, обусловленной ее общей смысловой организацией.

Открытая система исходно задана вместе с ее окружением как «система в данных». Нормативным форматом представления системы в данных является таблица «объект-свойство».

Каждая строка таблицы (объект) – одно отдельно взятое актуальное состояние системы с учетом ее окружения. Количество строк (десятки, сотни, тысячи) – представительное множество актуальных состояний системы.

Каждый столбец таблицы (свойство) – показатель с уникальным именем, характеризующий какой-то атрибут системы или атрибут ее окружения. Количество столбцов таблицы (десятки, сотни, тысячи) характеризует полноту описания системы через ее признаки-свойства.

Система в данных воспринимается как исходное эмпирическое описание системы, в котором система задана множеством актуальных состояний в пространстве всех ее признаков-свойств, и представлена (с учетом ее окружения, ограничений и условий обособления) целокупностью измеряемых (наблюдаемых) величин.
