Санкт-Петербургский государственный электротехнический университет имени В. И. Ленина

Кафедра Вычислительной техники

ОТЧЕТ

По лабораторной работе № 3 в дисциплине ОргЭВМ

Работу выполнил: Иванов Серафим Кириллович, 0392

Работу проверил: Ельчанинов М. Н

2021 год

Задание на работу:

1. Разработать программу для вывода на экран графика функции ,

2. Произвести разметку осей и проставить истинные значения точек.

3. Найти максимальное значение функции на заданном интервале и вывести в отдельное окно на экране

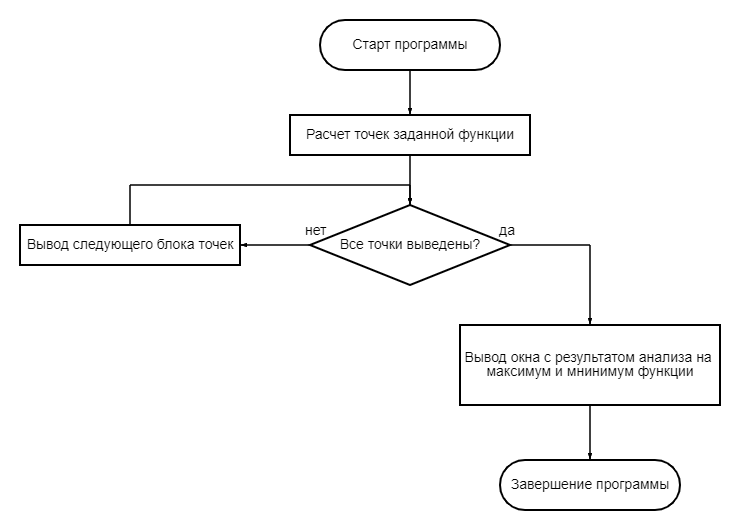

Блок схема работы программы:

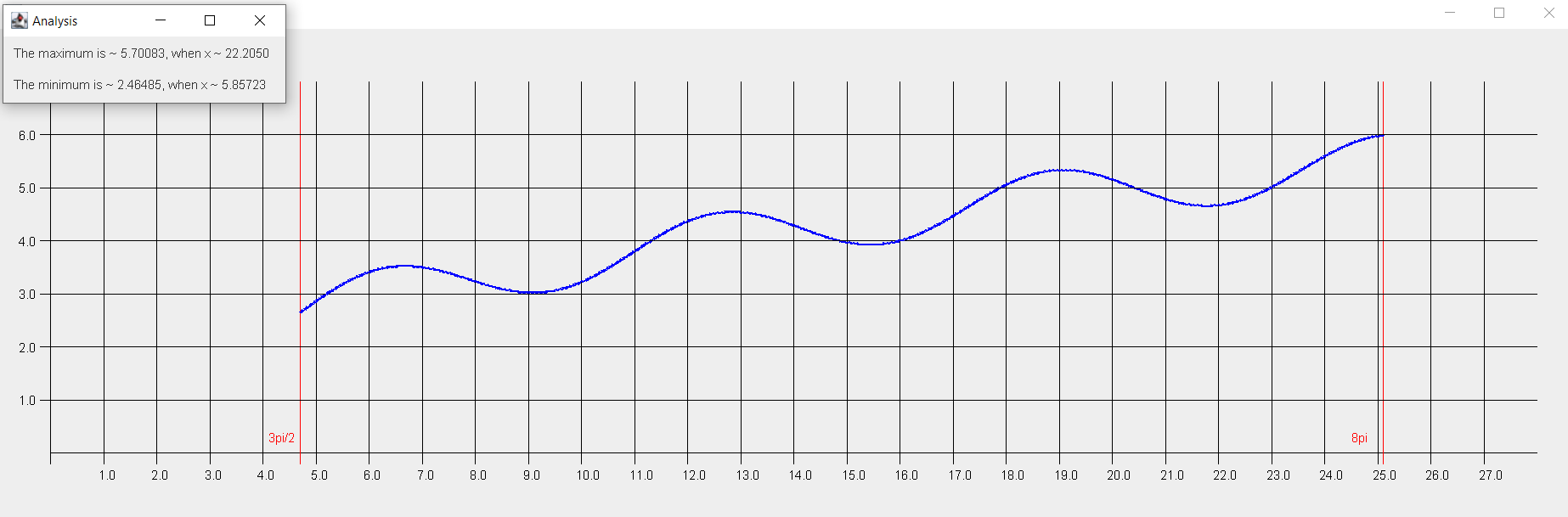

Ниже предоставлен код и результат работы программы:

package com.company; import javax.swing.*; import java.awt.*; // cos^2(x/2) + sqrt(x) class MYP extends JPanel { @Override public void paintComponent(Graphics g) { Color color = Color.BLUE; g.drawString("The maximum is ~ 5.70083, when x ~ 22.2050", 10, 20); g.drawString("The minimum is ~ 2.46485, when x ~ 5.85723", 10, 50); } } class MyPanel extends JPanel { static int accuracy = 100000; static int resize = 50; static int f_size = 800; static int diff = 50; static int left = 3*3140/2; static int right = 8*3140; static double calculate(double x) { //double y = Math.cos(x/2)*Math.cos(x/2); return Math.cos(x/2)*Math.cos(x/2) + Math.pow(x, 0.5); } @Override public void paintComponent(Graphics g) { double[] x = new double[accuracy]; double[] y = new double[accuracy]; double x1 = 0; for(int i = 0; i<accuracy; i++) { double j = i; x1 = j/accuracy*100; x[i] = x1; y[i] = calculate(x1); } Color color = Color.BLUE; g.setColor(Color.BLACK); g.drawLine(diff, 50, diff, f_size/2+10); g.drawLine(50, f_size/2, 1450, f_size/2); g.setColor(Color.RED); g.drawLine((int) (x[left] * resize) + diff, f_size/2 + 10, (int) (x[left] * resize) + diff, 50); g.drawString("3pi/2", (int)((x[left] * resize) + diff - 30), (int)(f_size/2 - 10)); g.drawLine((int) (x[right] * resize) + diff, f_size/2 + 10, (int) (x[right] * resize) + diff, 50); g.drawString("8pi", (int)((x[right] * resize) + diff - 30), (int)(f_size/2 - 10)); g.setColor(Color.BLACK); for(int i = 0; i < accuracy - 72000; i++) { int _x = (int) (x[i] * resize) + diff; int _y = f_size / 2 - (int) (y[i] * resize);// - f_size/2; if (i >= left && i <= right) { g.setColor(color); g.drawOval(_x, _y, 1, 1); } if (Math.abs(y[i] - (int) y[i]) < 0.001 && (int) y[i] != 8) { g.setColor(Color.BLACK); g.drawString(Float.toString((int) y[i]), 20, _y + 5); g.drawLine(40, _y, 1450, _y); } if (Math.abs((x[i]) - (int) (x[i])) < 0.001 && (int) x[i] != 0) { g.setColor(Color.BLACK); g.drawString(Float.toString((int) x[i]), _x - 5, f_size / 2 + 25); g.drawLine(_x, 50, _x, f_size / 2 + 10); } } } } public class Main { public static void main(String[] args) { JFrame frame = new JFrame(); frame.setVisible(true); frame.setTitle("PersonalQuest"); frame.setSize(1500, 500); MyPanel panel = new MyPanel(); frame.add(panel); frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); JFrame frame1 = new JFrame(); frame1.setVisible(true); frame1.setTitle("Analysis"); frame1.setSize(280, 100); MYP myp = new MYP(); frame1.add(myp); frame1.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); } }
