Лабы Любимого

Вопросы для допуска:



Лаба 2а

 Измерение сопротивления и статическая обработка результатов:

• Какие существуют методы измерения сопротивления?(кроме 2 указанных в работе необходимо сказать про метод прямого измерения с помощью омметра).

• Недостатки метода “амперметр-вольтметр”? (наличие двух К приборов, что вносит дополнительную приборную  погрешность; необходимость подключения к сети переменного тока. Мостовой метод этих .3 недостатков не имеет.)

• Ж “модель” где она находится в этой лабе и зачем она в(??????????????) ((модель - это 20 сопротивлений одинакового номинала, использующиеся вместо Rx. Модель нужна для того, чтобы создать случайные погрешности измерения))

 Д

• Какие особенности мостовой схемы помогают определять сопротивление?(одна из   чувствительность. измеряемая в В/Ом. а больше шутов и не просит)

• Какие допущения используются при обработке измерений современными статическими методами(мы допускаем что распределение гауссово)?

Как вопрос в течении допуска он ещё спрашивал

1) что такое нормальное распределение (гугл говорит: Физическая величина подчиняется нормальному распределению, когда она подвержена влиянию огромного числа случайных помех. Нормальное распределение встречается в природе чаще других распределений, отсюда и название)

2)что делать если не соблюдается нормальное  зраспределение.- Считать медиану

Вопросы на защите:

1. преимущество метода амперметра-вольтметра (это самый простой и доступный способ измерения сопротивления, по сравнению с остальными. Мостовая схема типа сложная, а качественные омметры дорогие, и в лабораторию их не закупить)

2. в чем недостатки метода измерения сопротивления омметром (2 недостатка)4йу

1 - нелинейность градуировочного графика (см далее)

2 - ноль на шкале находится справа

1. когда я отвечал на второй вопрос, при измерении сопротивления омметром мы можем построить градуировочный график, там получится гипербола (r=u/i) такой график обладает высокой степенью нелинейности поэтому на участке где резкое падение гиперболы сложности будут со снятием показаний. Это как раз первый недостаток метода омметра, а суть третьего вопроса: как эту нелинейость можно убрать. У омметра же ноль справа находится на шкале, так вот, как сделать так чтобы ноль был слева?

Лаба 11 Исследование колебаний в простом колебательном контуре

1. Определения апериодический процесс, логарифмический декремент затухания, критическое сопротивление

2. Парадоксальность измерения критического сопротивления, как с ней справиться

3. Любая осциллограмма или фазовая кривая для лог. дек. затухания

Лаба 6

1) определения термоэлектронной эмиссии и работы выхода

2) как найти работу выхода (по графику) и погрешность

3) схема прибора (но у меня так и не спросил в итоге)

4) объяснить ход вольт-амперной характеристики (вах) (я толком так и не ответила)

Короче главное сказать, (что при насыщении все электроны с катода достигают анода)

5) почему происходит приращение на графике, когда он уже вышел на прямую тока насыщения (за счёт вырванных электронов самим электрическим полем анода)

6) достаточное количество точек для одной вольт-амперной характеристики (3, потому что нужная нам часть графика-прямая, 2 точки, чтобы построить прямую, и 1 контрольная с области, где идёт быстрый спад. Начинать измерения лучше с максимального напряжения, чтобы сразу взять точки именно с прямой)

7) достаточное количество самих вах (столько, чтобы можно было потом построить график зависимости тока от температуры, который не является прямой, я взяла 10) Шутов сказал, что чем больше вах тем лучше, как раз таки потому, что график не прямая, тот что от температуры.

8) почему нужно не забыть подсоединить провод от отрицательного напряжения анода к катоду (чтобы цепь была замкнутой, и вроде бы почему-то ещё)

ЛАБА 12

Определение процесса:

Название, название схемы, причины, следствия

Определение добротности

Уметь посчитать сопротивлени для установки на магазине

Уметь выровнять токи резонанса после смены нагрузки

Вольтметр в3-38: как выбирать пределы и шкалы

Признаки резонанса

Обязательно прочитайте описание, которое на самой установке

Ещё в лабнике неправильный график, его нужно исправить (ВАЖНО!!!)

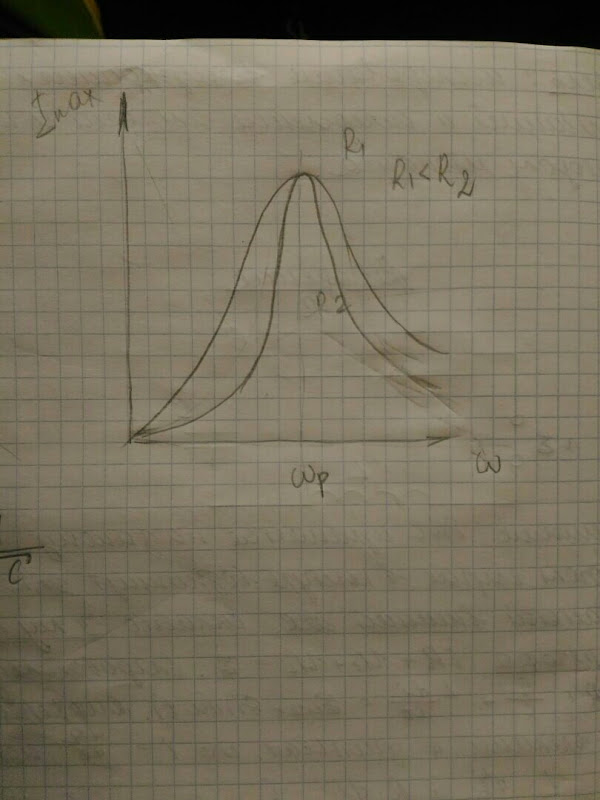

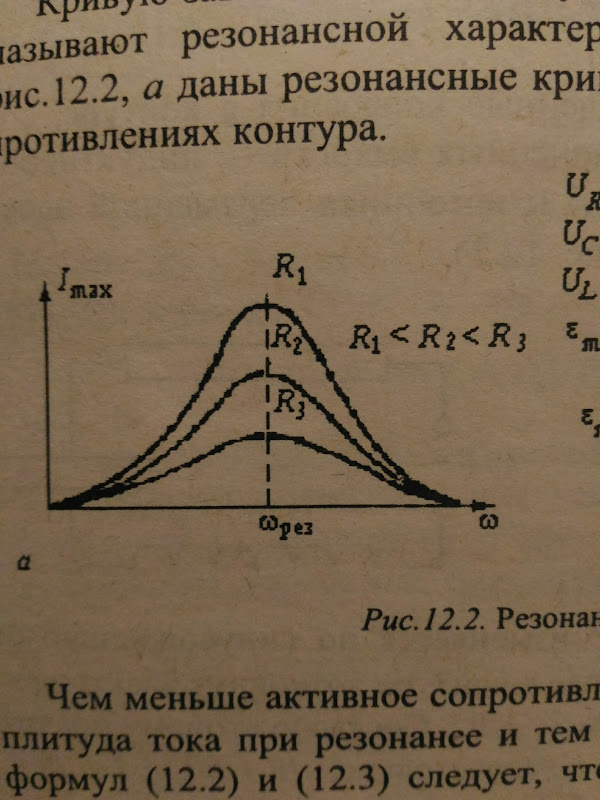

      верно (исправленный вариант)                            неверно (в лабнике)

                                          Лаба 16

Будет дан тест, который Шутов нарисует в вашей тетрадке. Но перед этим он спросит, хорошо ли вы выучили p-n переход в диоде. Мы ответили да, и он нам сразу дал тест, на котором мы почти обосрались. Если хотите чтобы он расшарил, подготовьте вопросы заранее, но не слишком тупые.

Объясняется с точки зрения вольт-амперной характеристики диода. С ответами на тест, можно подходить в любое время, и не ждать пока он круг до вас пройдет.

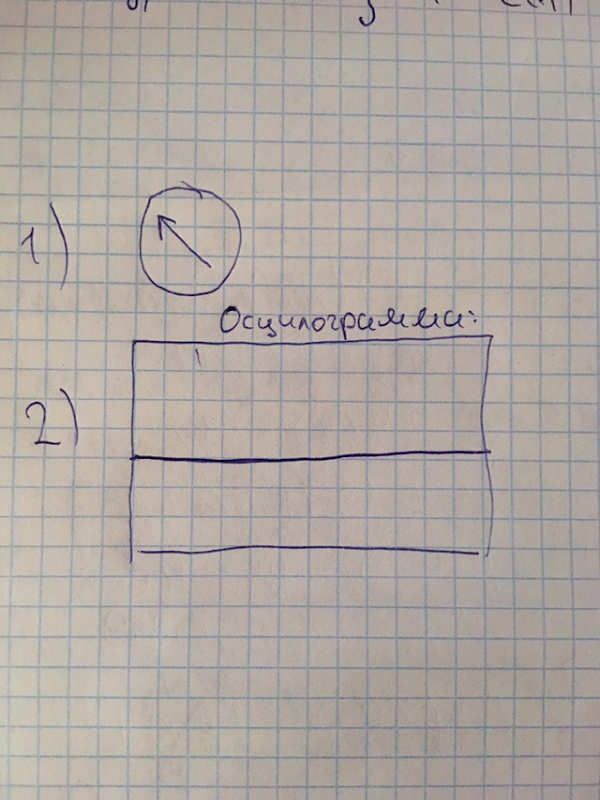

Как отклоняется стрелка амперметра (у вас мб будет вольтметр или что-то еще)

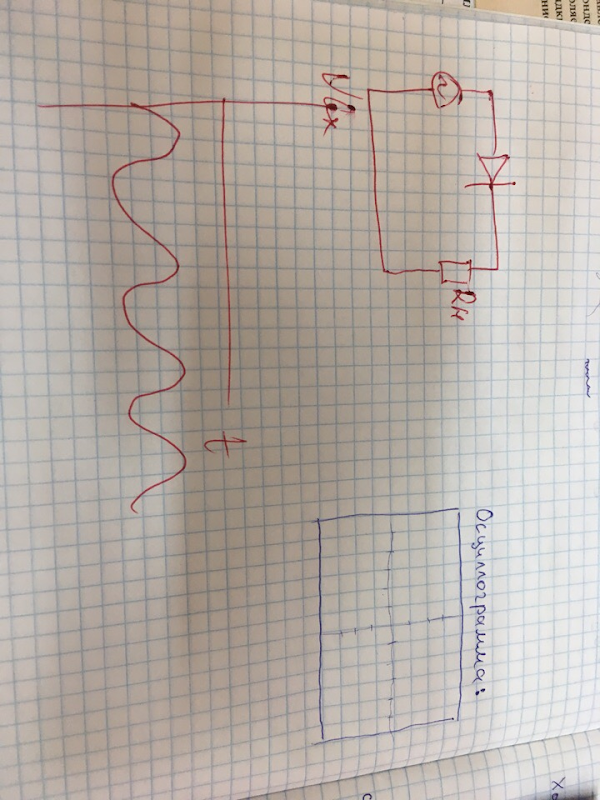

Нарисовать осцилограмму

Ответы:

Минимальное отклонение стрелки, т.к. диод направлен против тока, и ток будет бежать до диода и обратно (обратный ток). А осциллограмма- прямая. Тк диод отбрасывает отрицательное напряжение (Ну это мой тест, у вас конечно будут другие задания, но похожие)

• щ

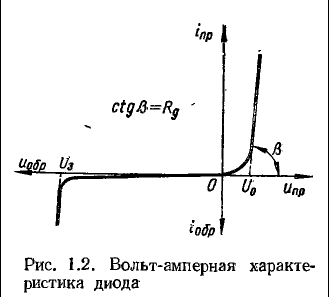

Важно шарить в ВАХ диода и знать+ его устройство. Именно применение этого графика к его тестам.

Лаба 8

по 8:

1) Что такое ферромагнетики, их свойства+

2) Где применяются

3) Объяснить ход намагничивания в слабых и сильных полях+

4) Особенности циклического перемагничивания

5) Особенности намагничивания размагниченного ферромагнетика

6) В чем заключается процесс настройки установки+

7)  Как установить петлю симметрично относительно осей+

что такое ферромагнетик

структура ферромагнетика

объяснить ход частичной и основной кривой.

коэрцетивная сила к чему приложена(не помню что такое)

как настороить осциллограф симметрично относительно осей(выключить все сигналы чтобы получилась точка)

Лаба 19

1)Вихревое эл. поле

2)Скин-эффект

3)как обеспечить неизменность тока в обмотке при изменении частоты

4) чем отличаются графики E(r) при отсутствии сердечников и при их наличии

5)эффективная глубина скин слоя

6)Чем отличаются графики напряжения с сердечником и без

7) как вихревое поле зависит от частоты

8) Как ведет себя вихревое электрическое поле от координаты

Лаба 5

Как классифицируются полупроводники

1. Тип проводимости - какие различия

2. Тип примесей - какие различия

3. Наличие примесей - какие различия

Применение полупроводников

Ln(проводимости) от обратной темепературы. Причины излома в середине графика

Большинство ответов на вопросы есть в Википедии, остальное в лабнике

Лаба 13

1.Определение релаксационного процесса (просит привести пример из жизни)

Релаксационные колебания - автоколебания состоящие из двух стадий: стадии медленного накопления энергии и быстрого её высвобождения(про скорость важно сказать).

2.Особенности ВАХ неоновой лампы (гистерезис). просит определение гистрезиса - неоднозначная зависимость, другими словами одному значению аргумента соответствует несколько значений функции.

 Просит на вах показать эти два аргумента и одно значение.

3.От чего зависит Т (зависит от всех параметров, которые в формуле 5 шт). просит сказать что изменяется а что остается постоянным.

4.Как правильно засинхронизировать релаксационный генератор (не забыть про режим ждущей развертки, потому что изучаются малые частоты, и кнопку sloop, синхронизация по срезу).

 по поводу кнопки слуп: типо как он сказал нужно нажать для правильной синхронизации осцилла, поскольку осцил реагирует на резкий спад.( но я когда делал слуп не трогал, когда подносил подписывать осциллограммы он без вопросов (почти ) подписал(обратный ход нужно нарисовать в последней осциллограмме)

Лаба 7



1) Определение удельного заряда

2) Кратко описать два метода из методички

3) Назвать физические законы, которые используются

4) Рассказать как собирать установку

5) Объяснить ход сбросовой характеристики

                    Лаба 15 Скин-эффект

1. Скин-эффектом называется ... Эффективной глубиной называется ...

2. Доказательство однородности магнитного поля

3. Методы определения глубины эффективного скин-слоя (их 2)

4. Сколько значений удельного сопротивления свинца написать в заключение (их 3)

5. У более точного графика ln(U) от z две ветви. Как более точно посчитать по ним удельную плотность свинца? (Отдельно две ветви и они реально отличаются)

6. Как выбрать предел измерения у вольтметра? (стрелка должна быть в ПОСЛЕДНЕЙ трети шкалы на экране)



И кстати, метод Корнфельда нужно забыть. Вычеркнуть его имя из мировой истории, предать забвению и никогда не использовать!

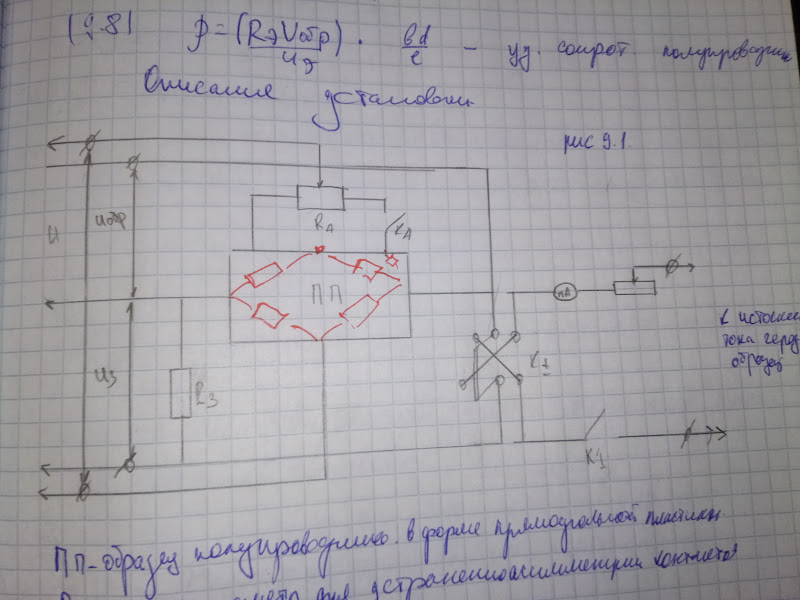

Лаба9

1. Что такое эффект Холла?

2. Зависимости

3. Модель (полупроводник - сопротивление, модель - резисторы между разными точками полупроводника)

4. Асимметрия, чем вызвана, как исправить, при каких условиях

5. Как найти индукция  магнитного поля? (график зависимости магнитной индукции от силы тока ЭМ находится над установкой)
