Преподаватель: Бирюлина Рената Мухтаровна. Оценка: 4 из 4.

Ошибки: нет.

ЛАБОРАТОРНАЯ РАБОТА №1

ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН И ПАРАМЕТРОВ ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

Цель работы

Ознакомиться с измерительными приборами, источниками питания и основными элементами программной среды Multisim.

Изучить методы и приобрести навыки измерения основных параметров электрических цепей, ознакомиться со свойствами индуктивных катушек и конденсаторов в цепях постоянного тока, рассчитать параметры и построить делители напряжения и тока.

Перечень приборов

• Идеальный источник ЭДС

• Резисторы

• Амперметр

• Вольтметры

• Мультиметр

• Ключ

• Катушка

• Конденсатор

• Идеальный источник тока

Задание 1: Измерение сопротивлений

Рисунок 1: Измерение сопротивления разветвления резисторов R1 и R2

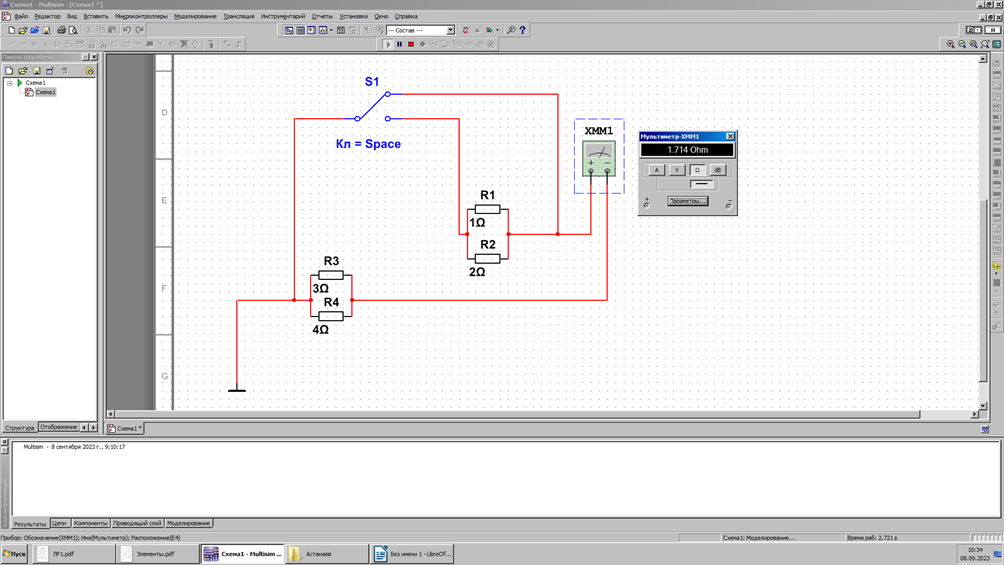

Рисунок 2: Измерение сопротивления разветвления резисторов R3 и R4

Рисунок 3: Измерение сопротивления разветвления резисторов R1 и R2 совместно с разветвлением резисторов R3 и R4

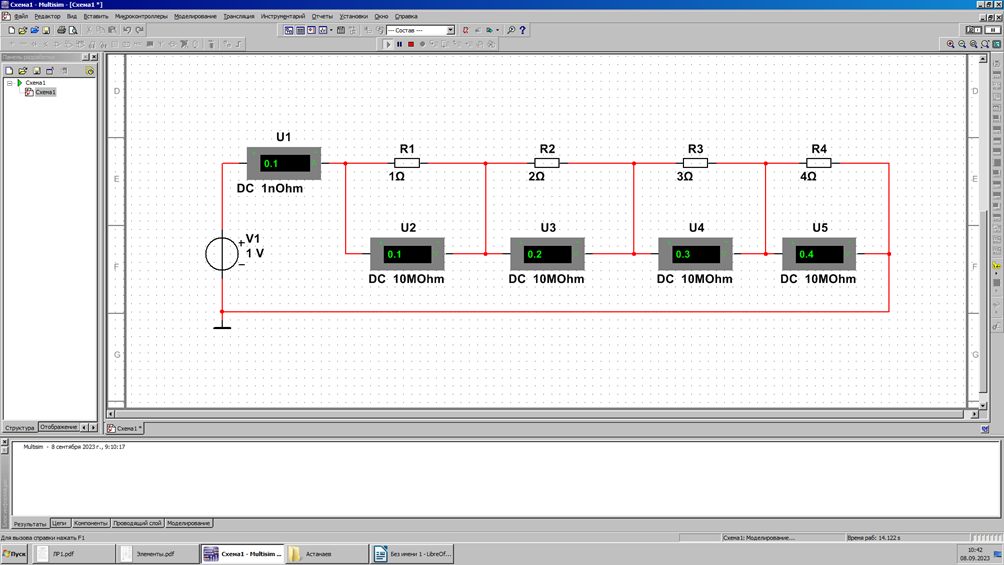

Рисунок 4: Измеренный значения силы тока и напряжений

Расчётные формулы:

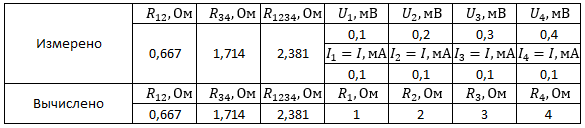

Таблица 1: Измеренные значения и вычисленные сопротивления резисторов

Задание 2: Реактивные элементы в цепях постоянного тока

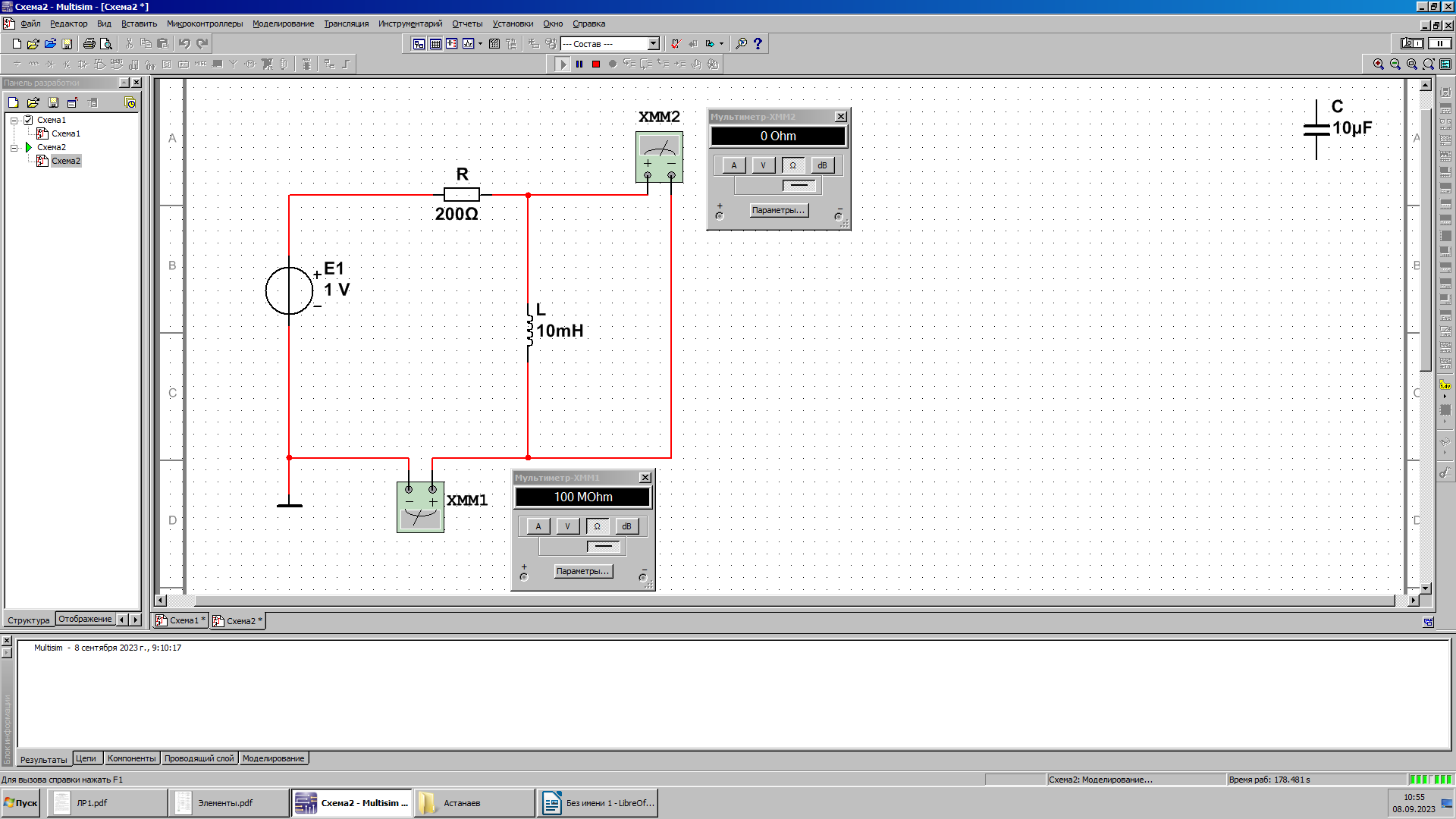

Рисунок 5: Исследование характеристик индуктивности на постоянном токе

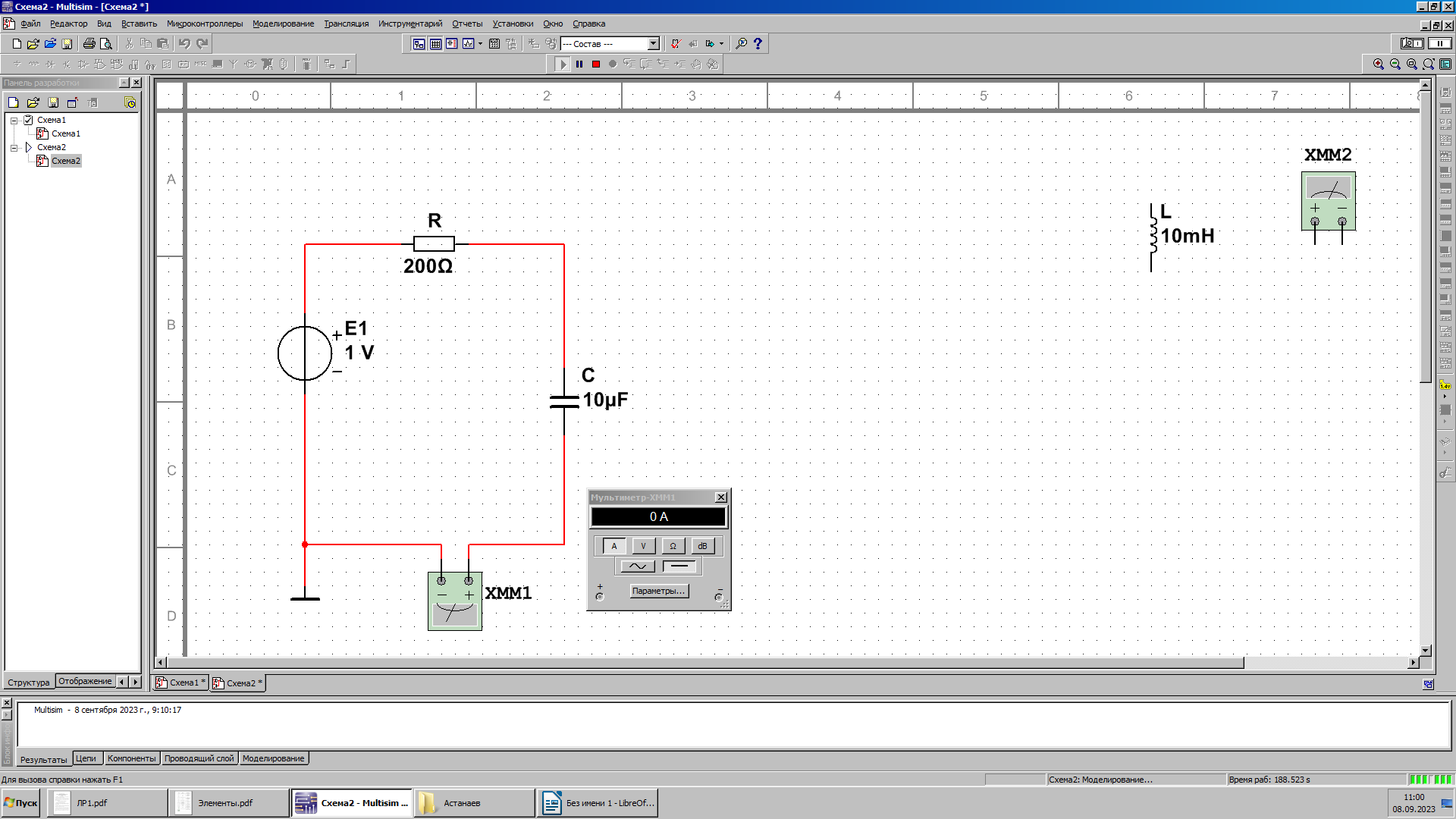

Рисунок 6: Исследование характеристик ёмкости на постоянном токе (разрыв цепи)

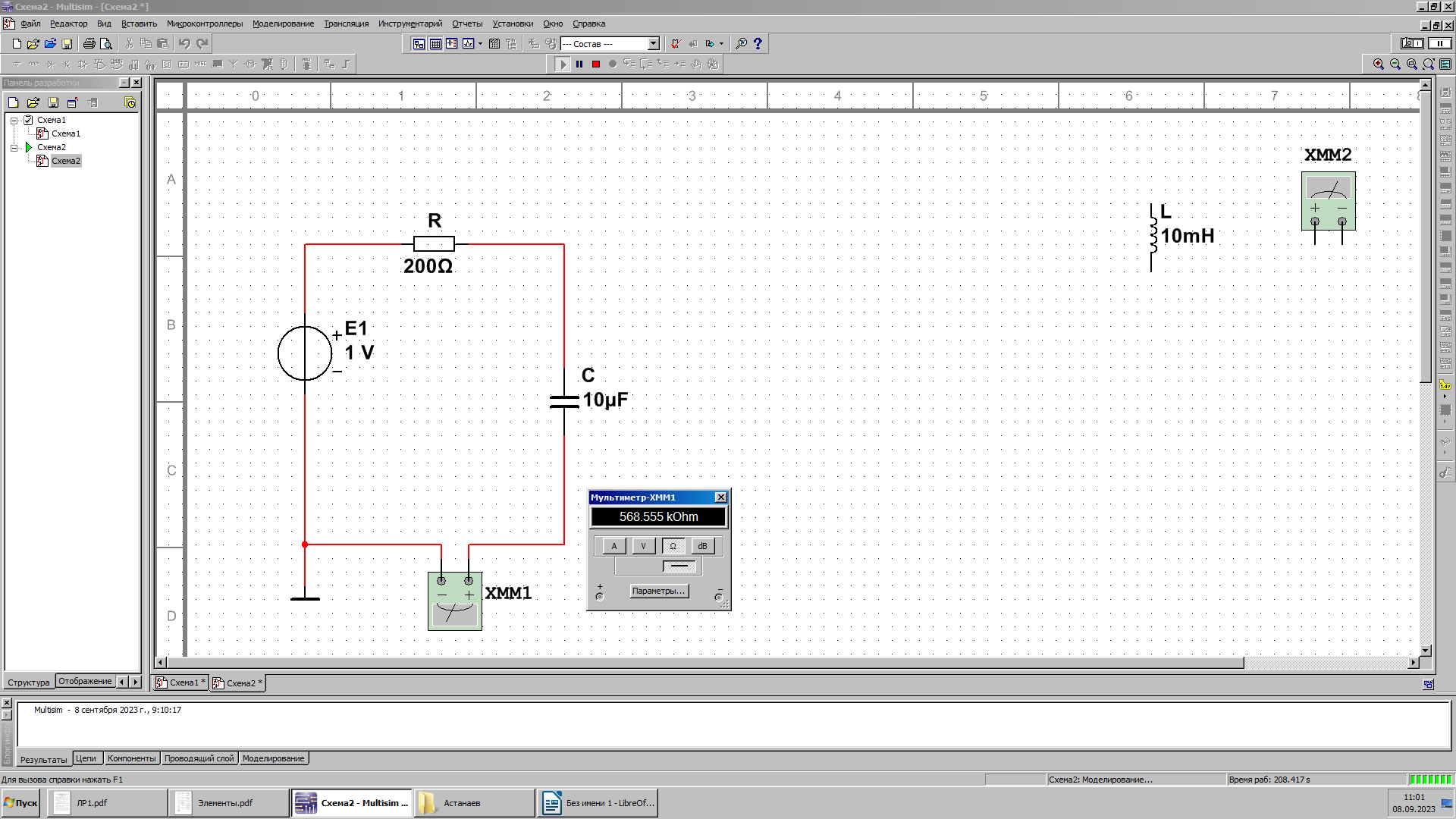

Рисунок 7: Исследование характеристик ёмкости на постоянном токе (сопротивление ёмкости равно бесконечности)

Задание 3: Делитель напряжения

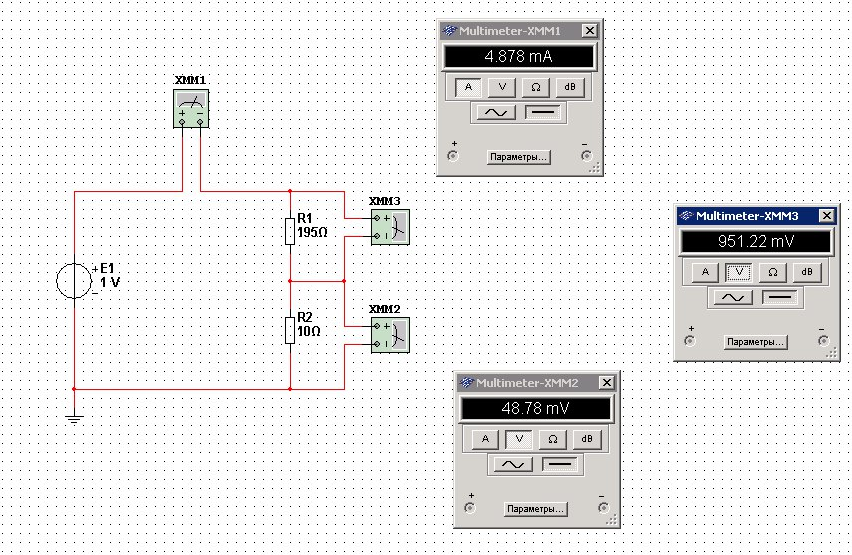

Рисунок 8: Делитель напряжения

Расчётные формулы:

Таблица 2: Измеренные и вычисленные значения силы тока и напряжения при делителе напряжения

Задание 4: Делитель тока

Рисунок 9: Делитель тока

Расчётные формулы:

Таблица 3: Измеренные и вычисленные значения сил тока при делителе тока

Вывод

В ходе лабораторной работы:

• было измерено сопротивление при параллельном и последовательном соединении резисторов и были высчитаны те же значения по формулам;

• были исследованы поведения характеристик индуктивности (разность потенциалов равна нулю при наличии тока, т.е. сопротивление индуктивности равно нулю) и ёмкости (ток равен нулю, разрыв цепи, сопротивление стремиться к бесконечности);

• была собрана схема для деления напряжения при последовательном соединении резисторов, на каждом из которых будет своё напряжение, а их сумма равняется напряжению источника;

• была собрана схема для деления тока при параллельном соединении резисторов, на каждом из которых будет своя сила тока, а их сумма равняется силе тока источника.
