БДЗ / БДЗ 2 Электротехника (Вариант 1)

Преподаватель: Бирюлина Рената Мухтаровна. Оценка: 9 из 10.

Ошибки: неизвестны.

БДЗ 2 (Вариант 1)

Рисунок 1: Схема

U = 100 В, f = 50 Гц, R₁ = 8 Ом, R₂ = 3 Ом, R₃ = 4 Ом, L₁ = 15,9 мГн, L₂ = 9 мГн, L₃ = 15,9 мГн, C₃ = 100 мкГн

Z₁ = R₁ + j X_L1 = R₁ + 2 π f L₁ j = 8+2*3,14*50*0,0159j = 8 + 4,995j Ом = Ом

Z₂ = R₂ + j X_L2 = R₂ + 2 π f L₂ j = 3+2*3,14*50*0,009j = 3 + 2,827j Ом = Ом

Z₃ = R₃ + j (X_L3 + X_L2) = R₃ + j*(2 π f L₃ – 1/(2 π f C₃)) = 4 + j*(2*3,14*50*0,0159 – 1/(2*3,14*50*0,0001))= 4 – 26,836j Ом = Ом

P = 602,7 Вт

Q = 393,1 Вар

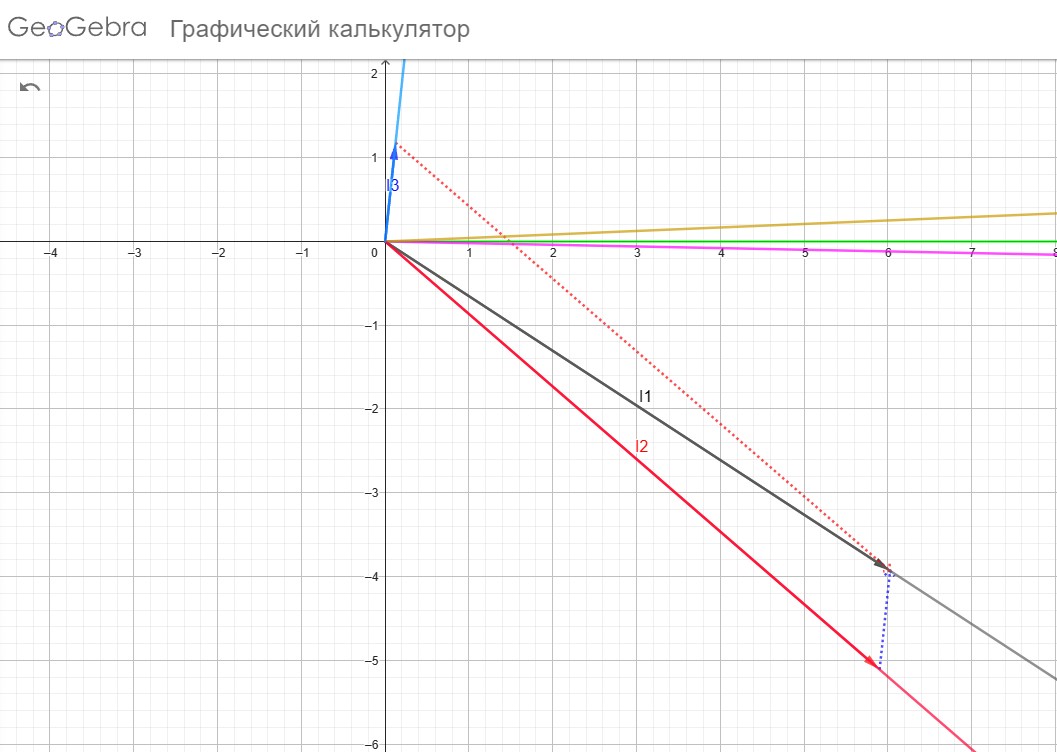

Рисунок 2: Векторная диаграмма токов и напряжений (1)

Рисунок 3: Векторная диаграмма токов и напряжений (2)

Рисунок 4: Измеренные токи и активная мощность

Рисунок 5: Измеренные напряжения

Для векторной диаграммы использовалось:

Графический калькулятор - GeoGebra
