1.Цель работы
Определить сущности предметной области и на основе неѐ создать
схему базы данных.
2.Ход работы
Врезультате проведѐнного анализа предметной области базы данных «Школа» можно перечислить основные сущности этой БД. Список сущностей представлен в таблице №1.
Таблица 1 – Определение сущностей предметной области «Школа»
Сущности |
Атрибуты |
|
|
Родитель |
Имя, фамилия, отчество, телефон, логин, пароль |
|
|
Ученик |
Имя, фамилия, отчество, телефон, логин, пароль, дата |
|
рождения |
|
|
Учитель |
Имя, фамилия, отчество, телефон, логин, пароль |
|
|
Класс |
Номер, буква |
|
|
Предмет |
Название |
|
|
Урок |
Номер, время начала, время окончания |
|
|
День недели |
Название |
|
|
Задание |
Название, описание, предельная дата, максимальный балл |
|
|
Ответ |
Файл, баллы |
|
|
Статус |
Состояние |
|
|
2
На основе этого была создана логическая модель БД. Она представлена на рисунке 1.
Рисунок 1 – Логическая модель БД

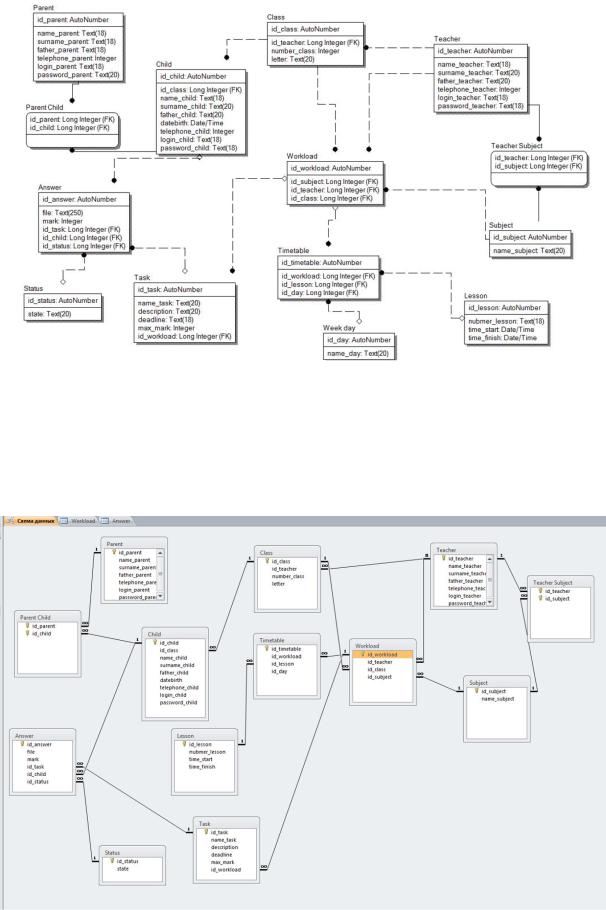

Уже на основе логической модели была построена физическая модель,
здесь описаны все сущности, но уже с соответствующими названиями полей и типом используемых данных. Модель представлена на рисунке 2.
3
Рисунок 2 – Физическая модель БД
Разработанная модель для дальнейшей работы импортирована в MS Access, что продемонстрировано на рисунке 3.
Рисунок 3 – Схема данных БД в MS Access
4
3.Вывод
В результате выполнения лабораторной работы были повторены навыки работы с БД. Были определены сущности и их атрибуты для БД,
продуманы их связи, после этого были разработаны физическая и логическая модели, на основе которой была разработана сама база данных.
В ходе работы проблем не возникло.
