ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ №3 |
АНАЛИЗ РАБОТЫ ЭЛЕМЕНТАРНОЙ СИСТЕМЫ МНОЖЕСТВЕННОГО ДОСТУПА НА ОСНОВЕ АППАРАТА МАРКОВСКИХ ПРОЦЕССОВ |
по курсу: ВЫЧИСЛИТЕЛЬНЫЕ СИСТЕМЫ, СЕТИ И ТЕЛЕКОММУНИКАЦИИ |
|
|
РАБОТУ ВЫПОЛНИЛ
СТУДЕНТ ГР. № |
4016 |
|
|
|
М. О. Жовтяк |
|
|
|
подпись, дата |
|
инициалы, фамилия |
Санкт-Петербург 2022
Цель работы:
Анализ работы элементарной системы множественного доступа. Оценка среднего количества абонентов, находящихся в системе.
Теоретические сведения:
Для анализа элементарной системы множественного доступа воспользуемся аппаратом Марковских процессов с дискретным временем и состоянием. Опишем количество абонентов, имеющих сообщения для передачи Марковской цепью переходных состояний. Каждое состояние обозначает количество активных абонентов в системе. Марковская цепь показана на рисунке 1.
Рисунок 1 – Марковская цепь для модели случайного множественного доступа
Опишем вероятности переходов из одного состояния в другое:
Вероятность перехода из состояния «ноль» в произвольное состояние j.
Переход
из состояния 0 в состояние j
может произойти, только когда количество
АБ, у которых появилось сообщение будет
равно j,
то есть
.
Так как
распределено по закону Пуассона получаем:
Вероятность перехода из i-го состояния в i-1.
Событие
перехода из состояния i
в состояние i-1
означает, что новых АБ не появилось, и
один АБ передал сообщение. То есть
и
:
Вероятность «успеха» (один АБ передавал, остальные не передавали), определяется как:
Вероятность отсутствия новых АБ определяется как:
Вероятность остаться в состоянии i.
Переход из состояния i в i. может произойти в случае, если один АБ передал сообщение, и один новый АБ появился, или если новых АБ не было, и ни один не передал:
Вероятность того, что ни один АБ не передал сообщение определяется как:
Вероятность перехода из состояния i в состояние j.
Переход из состояния i в j может произойти в случае, если один АБ передал сообщение и появились (j-i+1) АБ-ов, или если ни один не передал сообщение и появились (j-i) АБ-ов. Вероятность данного события определяется как:
Если
вероятность передачи активными АБ - p
является константой, то есть не зависит
ни от количества активных АБ в текущем
слоте, ни от интенсивности появления
активных АБ, то такая система является
неустойчивой (количество абонентов, у
которых имеется сообщения для передачи
неограниченно возрастает при
).
Используя
описанные выше вероятности переходов
из одного состояния в другое, можно
сформировать систему усеченных линейных
уравнений, для фиксированного значения
:
Решая
данную систему усеченных линейных
алгебраических уравнений (количество
уравнений K),
для фиксированного
,
получим вектор стационарного распределения,
каждое из значений
означает вероятность того, что в системе
находится i
абонентов.
Тогда оценить среднее количество абонентов, находящихся в системе множественного доступа можно как:
,
где
.
Задание:
Нахождение среднего количества пользователей в системе методом решений систем линейных уравнений и методом моделирования, разработанного в лабораторной работе №1, представлено в Приложении. Так было построено несколько графиков в зависимости от λ при размерности матрицы переходов K = [10, 50, 100, 170]. Они представлены на рисунках 2-
Рисунок 2 – График при K = 10
Рисунок 3 – График при K = 50

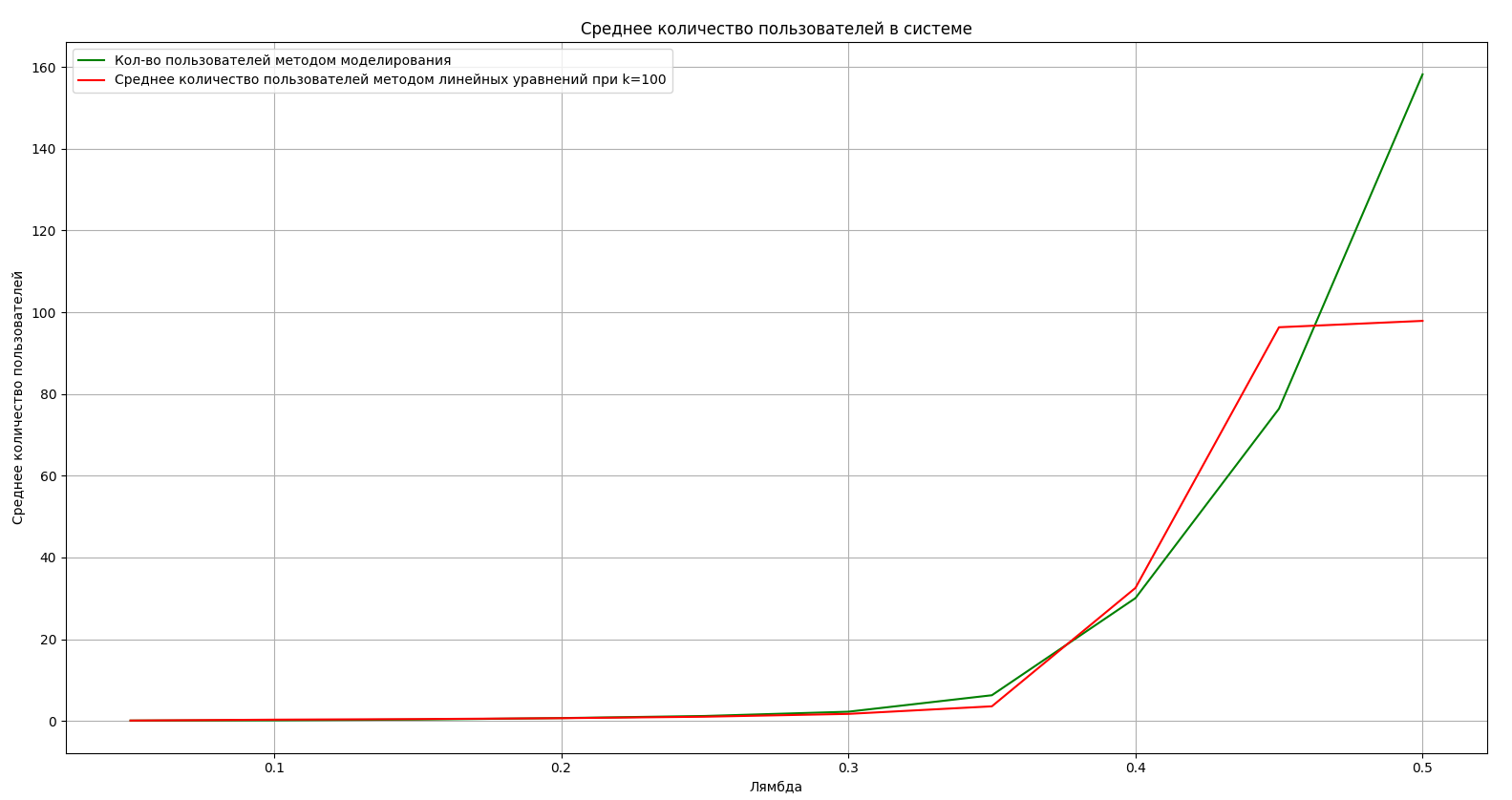

Рисунок 4 – График при K = 100
Рисунок 5 – График при K = 170
Из графика видно, что до значения 0.35 графики почти не отличаются, их отличия могут быть связаны с особенностями работы с большими числами и числами с плавающей точкой в python для метода решения системы линейных уравнений. Отличия графиков после 0.35, когда система становится не работоспособной, заключается в том, что при методе решением системы линейных уравнений среднее значение определяется как максимально возможно достижимое при учете количества линейных уравнений, а методом моделирования, количеством пользователей, которые не успели выйти из системы за определенное количество шагов. Так как графики близки к друг другу, можно сделать вывод, метод моделирования и метод решения системы линейных уравнений дает нам одинаковый прогноз результата работы системы. При значении λ меньше 0.35, система находится в работоспособном состоянии. При большем значении система не справляется с обслуживанием абонентов.
Код программы представлен в приложении А.
Дополнительное задание:
Рассматривается беспроводная система передачи данных, состоящая из одной базовой станции (БС) и абонентов (АБ) равномерно распределенных вокруг базовой станции БС.
В этой модели пропускная способность канала связи С между БС и АБ равна:
В модели используется модель затухания сигнала по Окамура-Хата:
В данной модели рассматривается алгоритм распределения ресурсов Equal blind.
Данный алгоритм обеспечивает равные скорости между всеми абонентами. Доля ресурса времени, выделяемая каждому абоненту (выравнивает скорость):
Скорость для абонента i может быть выражена как:
Теперь с заданным количеством пользователей (64) анализируется зависимость скорости Di от количества пользователей, взаимодействующих с БС. Результат представлен на рисунке 6.
Рисунок 6 – График зависимости средней скорости от количества пользователей
Проанализировав график можно сделать следующий вывод. На начальном этапе, когда мало пользователей сети, скорость очень высокая, но далее скорость многократно уменьшается и стремится к почти нулевой. Это связано с сутью самой модели Equal Blind, где в независимости от того, на каком расстоянии АБ находится от БС, пользователь получит одинаковую скорость, а ресурсы БС не бесконечны. Если бы все пользователи находились на одинаковом расстоянии от БС, тогда бы скорость равномерно одинаково зависела от количества АБ подобно линейной функции. В неидеальной модели расстояние абсолютно случайно, поэтому скорость так быстро уменьшается на начальном этапе.
Код программы представлен в приложении Б.
Вывод:
В результате выполнения лабораторной работы было определено среднее количество абонентов в системе методом решения системы линейных уравнений и произведено сравнение с результатами, полученными методом моделирования. На основе этого был сделан вывод о неработоспособности системы.
