Прецедент «Чат с пользователем»
Описание
Осуществляется отправка сообщений.
Предисловие
Должен быть реализован прецедент «Просмотр анкет в ленте»
Предусловие
До начала работы данного прецедента, должен быть реализован
прецедент «Авторизация».
Основной поток
1.Прецедент начинается с запроса на историю чата с пользователем
2.БД отправляет в чат историю чата
3.История отображается в чате
4.Пользователь ввод сообщение для отправки
5.Выполняется отправка сообщения в БД
6.БД отвечает отправленными и принятыми сообщениями
7.Сообщения, полученные от БД, отображаются в чате

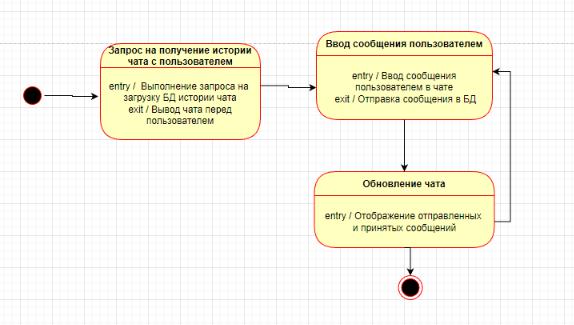

Рисунок 12 – Диаграмма состояний «Чат с пользователем»

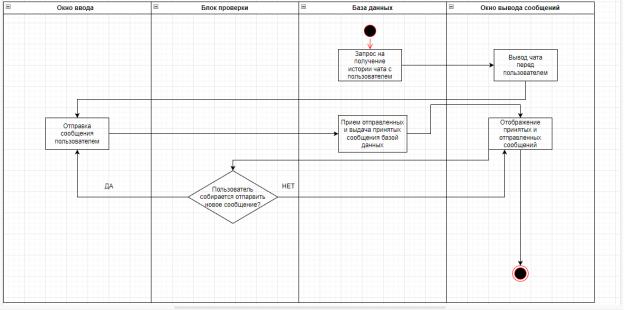

Рисунок 13 – Диаграмма активности «Чат с пользователем»
3.Вывод
Были получены навыки работы с языком моделирования UML. Были изучены способы построения диаграмм:
Диаграмма состояний;
Диаграмма активности.
