ГУАП

КАФЕДРА № 41

ОТЧЕТ ЗАЩИЩЕН С ОЦЕНКОЙ

ПРЕПОДАВАТЕЛЬ

доц., канд. техн. наук				Б.К.Акопян
должность, уч. степень, звание		подпись, дата		инициалы, фамилия

ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ №3

ПРОЕКТИРОВАНИЕ РЕЛЯЦИОННОЙ БАЗЫ ДАННЫХ

по курсу: БАЗЫ ДАННЫХ

РАБОТУ ВЫПОЛНИЛ

СТУДЕНТ ГР. №	4016				М.О. Жовтяк
			подпись, дата		инициалы, фамилия

Санкт-Петербург 2022

1. Цель работы

Разработка инфологической и даталогической моделей реляционной БД.

2. Вариант работы

Вариант 14.

Библиотека В Хоббитонии есть библиотека «Башня Саурумана». Вы являетесь ее руководителем. Библиотека зарабатывает деньги, выдавая напрокат некоторые книги, имеющиеся в небольшом количестве экземпляров. Одной из задач разрабатываемой ИС является отслеживание финансовых показателей работы библиотеки. У каждой книги, выдаваемой в прокат, есть название, автор, жанр. В зависимости от ценности книги Вы определили для каждой из них залоговую стоимость (сумма, вносимая клиентом при взятии книги напрокат) и стоимость проката (сумма, которую клиент платит при возврате книги, получая назад залог). В библиотеку обращаются читатели. Все читатели регистрируются в картотеке, указывая свои персональные данные. Каждый читатель может обращаться в библиотеку несколько раз. Все обращения читателей фиксируются, при этом по каждому факту выдачи книги запоминаются дата выдачи и ожидаемая дата возврата. Стоимость проката книги должна зависеть не только от самой книги, но и от срока ее проката. Кроме того, необходимо добавить систему штрафов за вред, нанесенный книге и систему скидок для некоторых категорий читателей. Произведения авторов, составляющие библиотечный фонд, также можно разделить на различные категории, характеризующиеся собственным набором атрибутов: учебники, повести, романы, статьи, стихи, диссертации, рефераты, тезисы докладов и т.д. Сотрудники библиотеки, работающие в различных залах различных библиотек, ведут учет читателей, а также учет размещения и выдачи литературы.

3. Ход работы

Выполняется системный анализ области.

Библиотека занимается обработкой обращений по аренде книг. В библиотеке работают сотрудники. Одна заявка обрабатывается одним сотрудником и в ней может находиться только одна книга. Читатели могут сделать несколько обращений. Выдача и прием книг помечается датами. Книга имеет определенный жанр, автора и место в библиотеке.

На таблицах 1-7 указаны атрибуты для сущностей, выделенных в ходе анализа задания.

Таблица №1

Атрибуты сущности Appeals (Обращения)

Атрибуты	Тип данных	Размер (симв.)	Комментарии
id_appeal	INT	32	Номер обращения
id_book	INT	32	Номер выдаваемой книги
id_reader	INT	32	Номер читателя
id_employee	INT	32	Номер сотрудника
issue_date	DATE	32	Дата выдачи
return_day_expected	DATE	32	Ожидаемая дата возврата
return_day	DATE	32	Дата возврата
total	INT	32	Стоимость аренды книги

Таблица №2

Атрибуты сущностей Books (Книги)

Атрибуты	Тип данных	Размер (симв.)	Комментарии
id_book	INT	32	Номер книги
id_author	INT	32	Номер автора
id_place	INT	32	Номер места книги
id_genre	INT	32	Номер жанра
title_book	VARCHAR	255	Название книги
deposit	INT	32	Залог за книгу
coast_per_day	INT	32	Стоимость книги в день

Таблица №3

Атрибуты сущностей Employee (Сотрудник)

Атрибуты	Тип данных	Размер (симв.)	Комментарии
id_employee	INT	32	Номер сотрудника
employee_FIO	VARCHAR	255	ФИО сотрудника
employee_telephone	VARCHAR	10	Телефон сотрудника

Таблица №4

Атрибуты сущностей Readers (Читатели)

Атрибуты	Тип данных	Размер (симв.)	Комментарии
id_reader	INT	32	Номер читателя
reader_FIO	VARCHAR	255	ФИО читателя
discount_reader	INT	32	Скидка читателя
telephone	VARCHAR	10	Телефон читателя

Таблица №5

Атрибуты сущностей Authors (Авторы)

Атрибуты	Тип данных	Размер (симв.)	Комментарии
id_author	INT	32	Номер автора
author_FIO	VARCHAR	255	ФИО автора

Таблица №6

Атрибуты сущностей Genres (Жанры)

Атрибуты	Тип данных	Размер (симв.)	Комментарии
id_genre	INT	32	Номер жанра
name_genre	VARCHAR	45	Название жанра

Таблица №7

Атрибуты сущностей Library_place (Место книги)

Атрибуты	Тип данных	Размер (симв.)	Комментарии
id_place	INT	32	Номер места
department	VARCHAR	45	Название отдела
number_shelf	INT	32	Номер полки

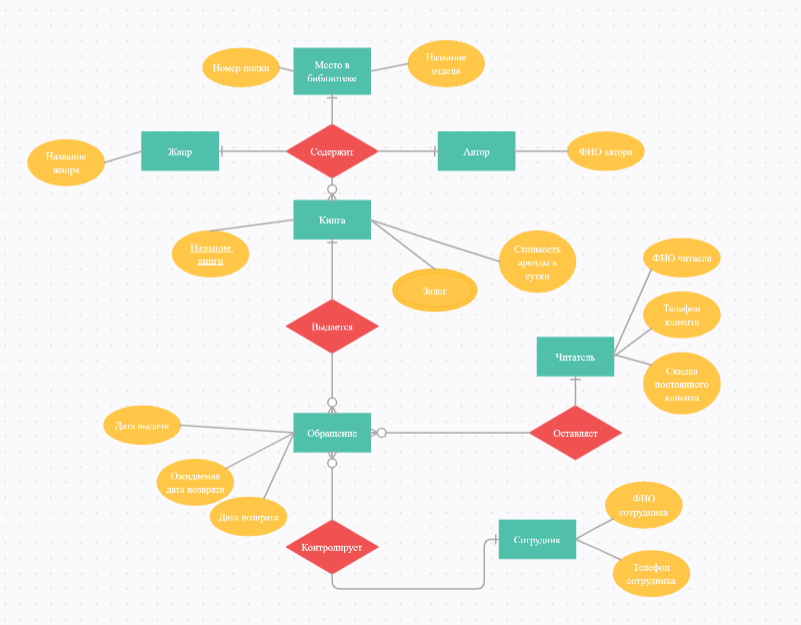

По сформулированным таблицам была построена инфологическая модель БД в нотациях П.Чена (рисунок 1). Данная модель наглядно показывает взаимосвязи между сущностями.

Рисунок 1 - Инфологическая модель БД

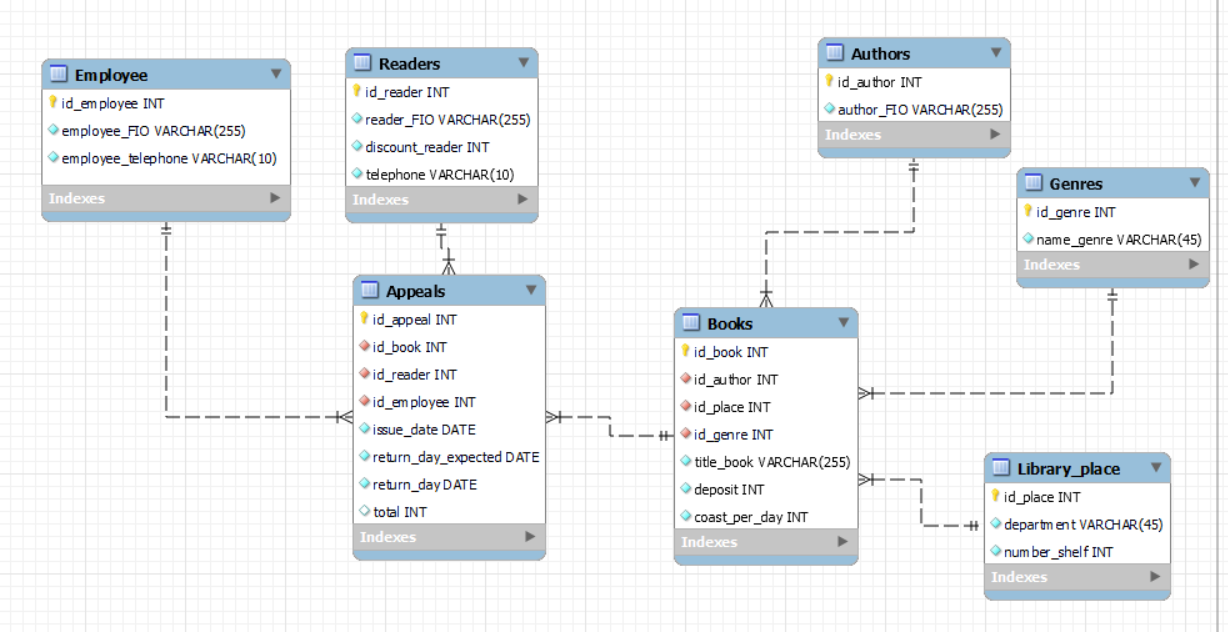

Была построена даталогическая модель в среде MySQL Workbench.

Рисунок 2 – Даталогическая модель БД

4. Вывод

В ходе выполнения работы был проведен системный анализ области, рассмотрен процесс построения инфологической и даталогической модели данных. Были построены эти модели согласно варианту.

В ходе работы проблем не возникло.
