Цель работы

Научиться анализировать архитектуру существующей информационной системы и представлять ее в виде модели структуры.

Ход работы

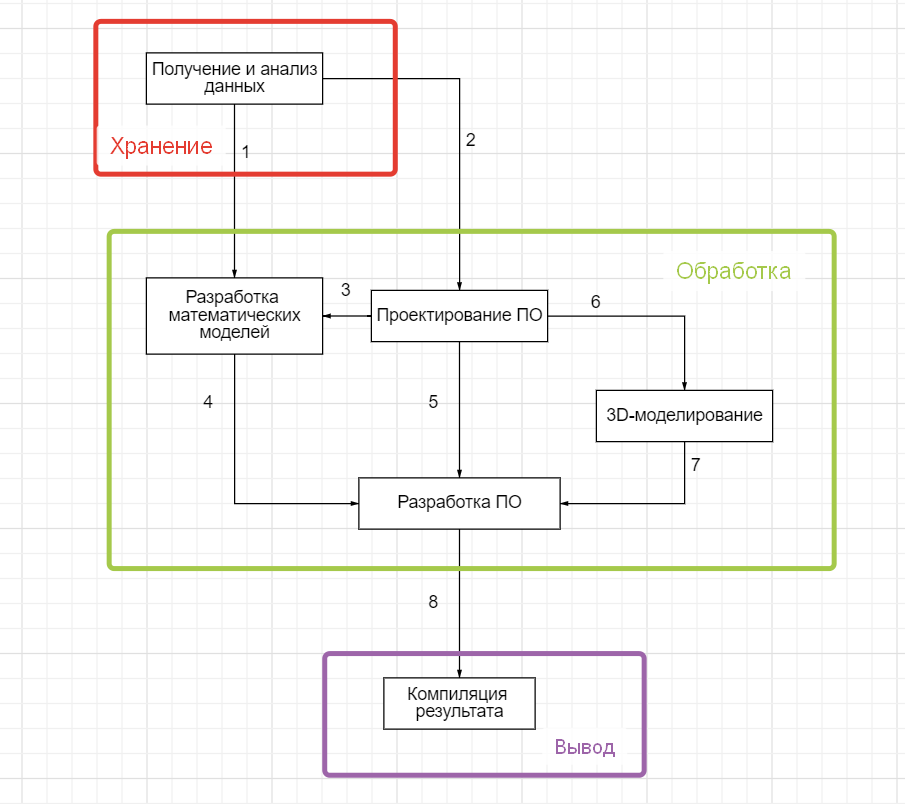

В ходе работы рассматривалась информационная система Autodesk 3ds Max. Архитектура системы показана на рисунке 1.

Число дуг по матрице смежности (Таблица 1) – 8.

Таблица №1

Матрица смежности

	1 (Получение и анализ данных)	2 (Проектирование ПО)	3 (3D-моделирование)	4 (Разработка математических моделей)	5 (Разработка ПО)	6 (Компиляция результата)
1 (Получение и анализ данных)	0	1	0	1	0	0
2 (Проектирование ПО)	0	0	1	1	1	0
3 (3D-моделирование)	0	0	0	0	1	0
4 (Разработка математических моделей)	0	0	0	0	1	0
5 (Разработка ПО)	0	0	0	0	0	1
6 (Компиляция результата)	0	0	0	0	0	0

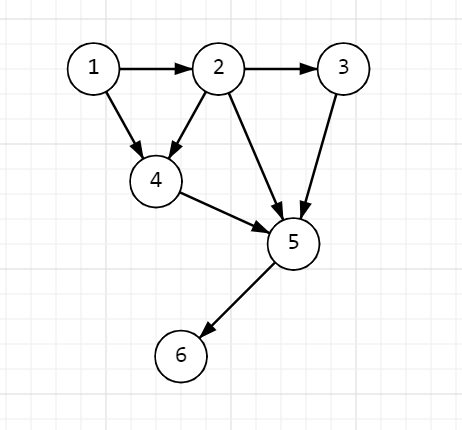

Граф Герца для данной матрицы представлен представлен на рисунке 1.

Рисунок 1 – Граф Герца

На основе системы было построено остовное дерево (Рисунок 2).

Рисунок 2 – Остовное дерево

На основе остовного дерева была построена матрица контуров. (Таблица №2)

Таблица №2

Матрица контуров

	2	6	3	4	8
1	-1	0	-1	+1	0
5	+1	-1	-1	-1	+1
7	0	+1	0	-1	+1

Итог построения матрицы контуров, графа Герца и рассмотрения структуры бикомпонент позволяет говорить о простоте выбранной системы и о лёгкости ее тестирования. Сортировка таблицы не имеет смысла по причине простоты определённых связей.

Вывод

1. Удалось определить подсистемы данной системы

2. Самое нагруженное место данной системы - это подсистема обработки

3. Самые нагружённые подсистемы – Проектирования и разработки ПО.
