  1. Цель работы

Определить радиус кривизны линзы из наблюдения интерференционных колец Ньютона.

  1. Описание установки

Для измерения радиусов интерференционных колец испольуется измерительный микроскоп. Под тубусом микроскопа M находится стеклянная пластинка П, на которой лежит выпуклой стороной вниз линза Л. Кольца Ньютона наблюдаются в отраженном свете.

Для этого имеется стеклянная пластинка С, укрепленная на микроскопе под углом 45° к его оси. Свет от источника S, пройдя через линзу Л1, светофильтр Ф и отразившись от пластинки С, падает параллельным пучком на линзу Л и пластинку П. Лучи, отраженные от выпуклой поверхности линзы и от пластинки, интерферируют. Интерференционная картина наблюдается в микроскоп. Фокусировка микроскопа производится путем вертикального перемещения тубуса. Измерение радиусов колец производится при горизонтальном перемещении микроскопа вдоль по диаметральной линии интерференционной картины. Перемещение микроскопа осуществляется с помощью микроскопического винта. Отчет производится по шкале, фиксирующей положение микроскопа (цена деления 1 мм), и по шкале барабана микроскопического винта.

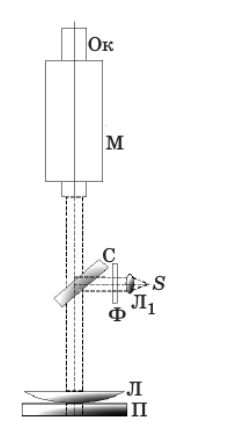

Рисунок 1 – Измерительный телескоп

На рис. 1 Ок – окуляр, М – микроскоп, П – стеклянная пластинка, Л – линза плосковыпуклая, Л1 – линза, С – стеклянная пластинка, Ф – светофильтр, S – источник света.

Прибор

Тип

Предел измерений

Цена деления

Класс точности

Систематическая погрешность

Микрометрический винт

-

30мм

0,01мм

-

0,005 мм

Таблица 1 – Параметры прибора

  1. Рабочие формулы

Диаметр кольца: D = rв – rп (1), где rв – измерение при отсчете с левой стороны, rп – измерение при отсчете с правой стороны

Радиус кольца: r = (2)

Радиус кривизны линзы: R = (3), где λ = 0,66 мкм

Среднее значение радиуса кривизны линзы: = Σ (4)

  1. Результаты измерений и вычислений

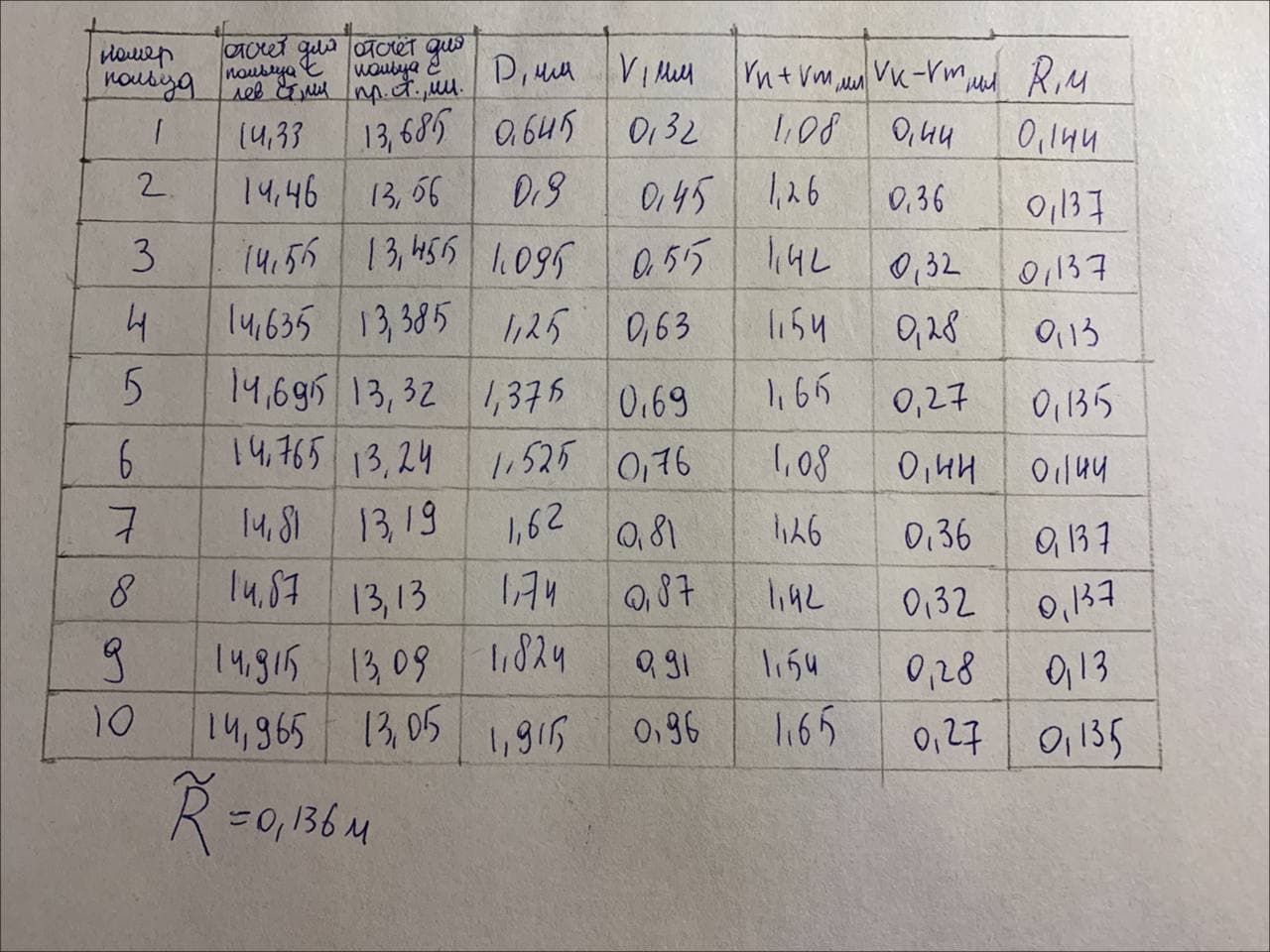

Таблица 2 – Результаты измерений и вычислений

  1. Примеры вычислений

По формуле (1): D = rв – rп = 14,33 – 13,685 = 0,645

По формуле (2): r = = = 0,32

По формуле (3): R = = = 0,144м

По формуле (4): = Σ = = 0,136 м

  1. Вычисление погрешностей

ϴr = 5 * 10-6м

ϴR = * ϴrk + * ϴrm = + = r

ϴ5 10 = = 0,005м

ϴ4 9 = = 0,0047м

ϴ3 8 = = 0,0043м

ϴ2 7 = = 0,0038м

ϴ1 6 = = 0,0033м

= = 0,004м

  1. Вывод

В ходе работы был определен радиус кривизны линзы из наблюдения интерференционных колец Ньютона: = (1,4 0,4)*10-2м
