Цель работы: реализовать счетчик по модулю 11, посредством D-триггера, с семисегментным сигнальным индикатором.

ХОД ВЫПОЛНЕНИЯ РАБОТЫ

1. Составляется таблица истинности выражения

	X1	X2	X3	X4	Y1	Y2	Y3	Y4	Y5	Y6	Y7
1	0	0	0	0	1	1	1	0	1	1	1
2	0	0	0	1	0	0	1	0	0	1	0
3	0	0	1	0	1	0	1	1	1	0	1
4	0	0	1	1	1	0	1	1	0	1	1
5	0	1	0	0	0	1	1	1	0	1	0
6	0	1	0	1	1	1	0	1	0	1	1
7	0	1	1	1	1	0	1	0	0	1	0
8	1	0	0	0	1	1	1	1	1	1	1
9	1	0	0	1	1	1	1	1	0	1	1
10	1	0	1	0	1	1	1	1	1	1	0
11	1	0	1	1	1	1	1	1	1	1	1

Таблица 1 – Таблица истинности

2. Выполняется размещение элементов в программе Quartus II, как показано на рис. 1

Рисунок 1 – размещение элементов в программе Quartus II

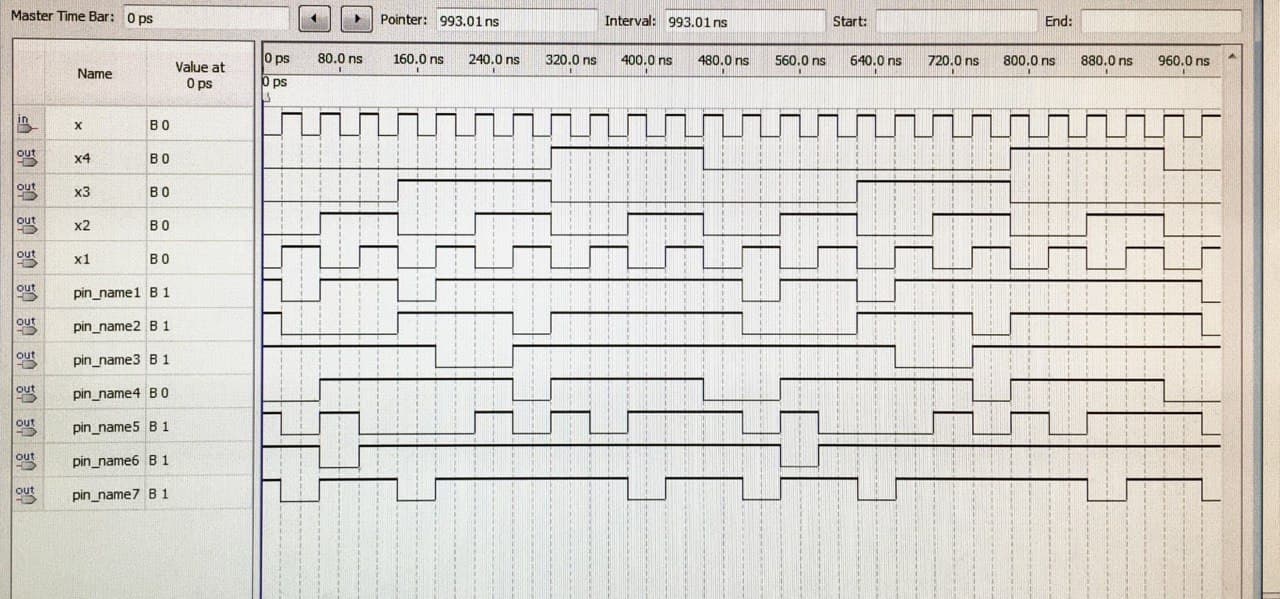

2) Выполяется симуляция работы схемы, результат которой изображен на рис. 2.

Рис. 2 – результат симуляции

Вывод: Освоили работу с простейшими триггерами в программе Quartus II и реализовали счетчик по заданному модулю.
