lab1

Цель работы: реализация таблицы истинности в программе Quartus II

Вариант 3:

X1	X2	X3	Y
0	0	0	0
0	0	1	0
0	1	0	1
0	1	1	0
1	0	0	1
1	0	1	0
1	1	0	0
1	1	1	0

ХОД ВЫПОЛНЕНИЯ РАБОТЫ

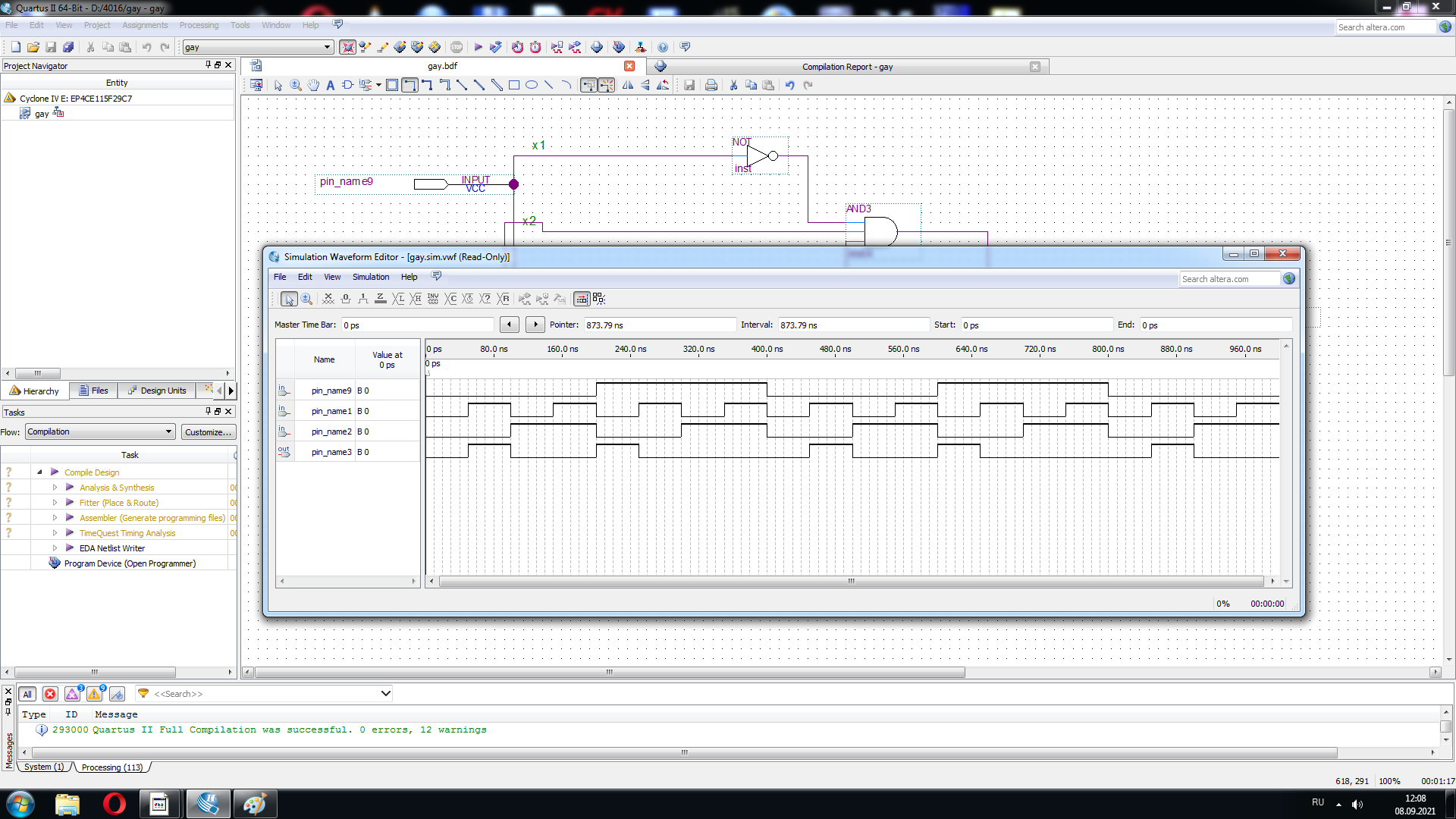

1) Элементы размещаются в программе Quartus II, как показано на рис. 1.

Рис. 1 – размещение элементов в программе Quartus II

2) Выполяется симуляция работы схемы, результат которой изображен на рис. 2.

Рис. 2 – результат симуляции

Вывод: Освоили построение и симуляции логических схем в программе Quartus II.
