Государственное образовательное учреждение высшего профессионального образования

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

АЭРОКОСМИЧЕСКОГО ПРИБОРОСТРОЕНИЯ»

КАФЕДРА № 6

ОТЧЕТ   ЗАЩИЩЕН С ОЦЕНКОЙ:

ПРЕПОДАВАТЕЛЬ:

доц., канд. техн. наук			04.11.2020		А.В. Суслин
должность, уч. степень, звание			подпись, дата		инициалы, фамилия



ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ № 7

ИССЛЕДОВАНИЕ ЗАПЫЛЕННОСТИ ВОЗДУХА В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ

по курсу: БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

РАБОТУ ВЫПОЛНИЛ

СТУДЕНТ ГР. №	4016		04.11.2020		Жовтяк М.О.
			подпись, дата		инициалы, фамилия

Санкт-Петербург 2020



Методика выполнения лабораторной работы № 5

«Защита от теплового излучения»

Цель работы: исследовать процесс теплообмена излучением, установить влияние экранов на интенсивность теплового излучения

Порядок выполнения эксперимента

1. Включить оборудование в сеть 220 В, 50 Гц. Включить автомат «Сеть». Лампа сигнализирует о наличии напряжения. Стенд готов к работе.

2. Нажать на ручку регулятора «Мощность нагревателя» и вращая увеличивать мощность нагревателя для осуществления нагрева исследуемого образца. Дождитесь выхода процесса нагрева на стационарный режим, когда температура поверхности исследуемого образца перестанет изменяться. Температура контролируется с помощью пирометра. Для определения температуры необходимо направить лазерный луч на поверхность образца или нагревателя. Удержание курка пирометра позволяет определить изменение температуры на поверхности, а нажатие на курок – фиксирует значение температуры поверхности, на которую направлялся лазерный луч.

3. Снимите показания температуры исследуемого образца Т-1 и нагревателя Т-2. Повторите измерение 3 раза. Занести в протокол среднее значение

4. Установите между нагревателем и исследуемым образцом экран (по заданию преподавателя), дождитесь выхода на стационарный режим и повторно снимите показания температуры нагревателя и исследуемого образца.

5. Повторите эксперимент, используя другие экраны (по заданию преподавателя)

6. Отключите питание нагревателя, а затем питание стенда.

Содержание отчета

1. Титульный лист и протокол

2. Ответить на вопросы

   1. Где в производстве сотрудники подвергаются воздействию теплового излучения?

   2. Каковы источники теплового излучения?

   3. Как тепловое излучение влияет на человека

   4. Какие существуют методы защиты от теплового излучения

3. Заполнить таблицу из протокола, привести примеры расчета

4. Определить влияние экранов на теплообмен, сделать вывод

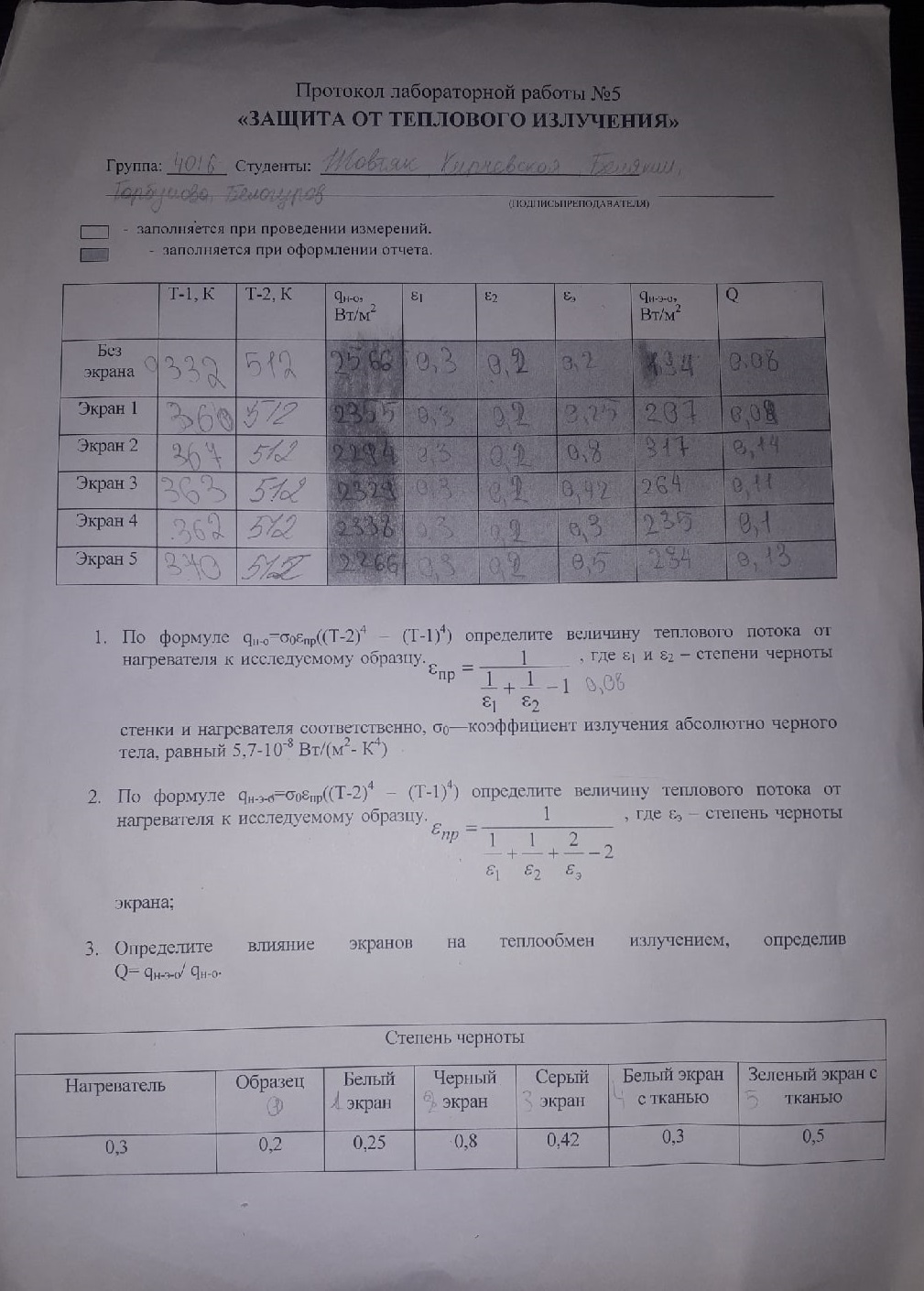

Протокол лабораторной работы №5

«ЗАЩИТА ОТ ТЕПЛОВОГО ИЗЛУЧЕНИЯ»

Группа: 4016 Студенты: Белякин, Жовтяк, Кирчевская, Горбунова, Белогуров

_______________________________________________________________ ______________

^{(ПОДПИСЬ ПРЕПОДАВАТЕЛЯ)}

- заполняется при проведении измерений.

- заполняется при оформлении отчета.

	Т-1, К	Т-2, К	qн-о, Вт/м2	ε1	ε2	εэ	qн-э-о, Вт/м2	Q
Без экрана	332	512	2566	0.3	0.2	0.2	194	0.08
Экран 1	360	512	2355	0.3	0.2	0.25	207	0.09
Экран 2	367	512	2294	0.3	0.2	0.8	317	0.14
Экран 3	363	512	2329	0.3	0.2	0.42	264	0.11
Экран 4	362	512	2338	0.3	0.2	0.3	235	0.1
Экран 5	370	512	2266	0.3	0.2	0.5		0.13

1. По формуле q_н-о=σ₀ε_пр((Т-2)⁴ – (Т-1)⁴) определите величину теплового потока от нагревателя к исследуемому образцу. , где ε₁ и ε₂ – степени черноты стенки и нагревателя соответственно, σ₀—коэффициент излучения абсолютно черного тела, равный 5,7-10^-8 Вт/(м²- К⁴)

2. По формуле q_н-э-о=σ₀ε_пр((Т-2)⁴ – (Т-1)⁴) определите величину теплового потока от нагревателя к исследуемому образцу. , где ε_э – степень черноты экрана;

3. Определите влияние экранов на теплообмен излучением, определив Q= q_н-э-о/ q_н-о.

Степень черноты
Нагреватель	Образец	Белый экран	Черный экран	Серый экран	Белый экран с тканью	Зеленый экран с тканью
0,3	0,2	0,25	0,8	0,42	0,3	0,5

	Без экрана	Экран 1	Экран 2	Экран 3	Экран 4	Экран 5
	0.06	0.07	0.11	0.09	0.08	0.1

Ответы на вопросы:

а. Металлургические заводы, лучи солнца в офисе летом, работа на улице в жаркую погоду

b. Полуфабрикаты на металлургических заводах, печи, нагревательные элементы, солнце

c. Повышение температуры, ожоги разных степеней, головокружение

d. Правильная вентиляция помещений, головные уборы, употребление жидкости, защитные комбинезоны и маски

Исходя из исследования, можно сделать вывод:

1. Тёмные поверхности нагреваются сильнее и дольше остывают

2. Тканевые поверхности, в среднем, нагреваются больше, чем другие экраны

3. Образец ( без экрана ) имеет самые низкие показатели по температуре и теплоте, сохраненной в себе

Приложение
