Государственное образовательное учреждение высшего профессионального образования

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

АЭРОКОСМИЧЕСКОГО ПРИБОРОСТРОЕНИЯ»

КАФЕДРА № 6

ОТЧЕТ   ЗАЩИЩЕН С ОЦЕНКОЙ:

ПРЕПОДАВАТЕЛЬ:

доц., канд. техн. наук			04.11.2020		А.В. Суслин
должность, уч. степень, звание			подпись, дата		инициалы, фамилия



ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ № 3

ЭЛЕКТРОБЕЗОПАСНОСТЬ «Исследование опасности поражения человека электрическим током»

по курсу: БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

РАБОТУ ВЫПОЛНИЛ

СТУДЕНТ ГР. №	4016		11.12.2020		Жовтяк М.О.
			подпись, дата		инициалы, фамилия

Санкт-Петербург 2020

Цель работы: Исследование факторов, определяющих тяжесть поражения человека электрическим током, изучение основных схем трехфазных электрических сетей переменного тока до 1000 В и опасностей, возникающих при прикосновении человека к электрическим сетям в нормальном и аварийном режимах работы, ознакомление с методами исследования сопротивления тела человека и состояния изоляции электрических сетей и проводов, нормами и приборами.

4 вариант

Оборудование: генератор Г3-33, милливольтметр В3-38, Мегаомметр М1102, модель электрической схемы замещения тела человека.

Ход работы:

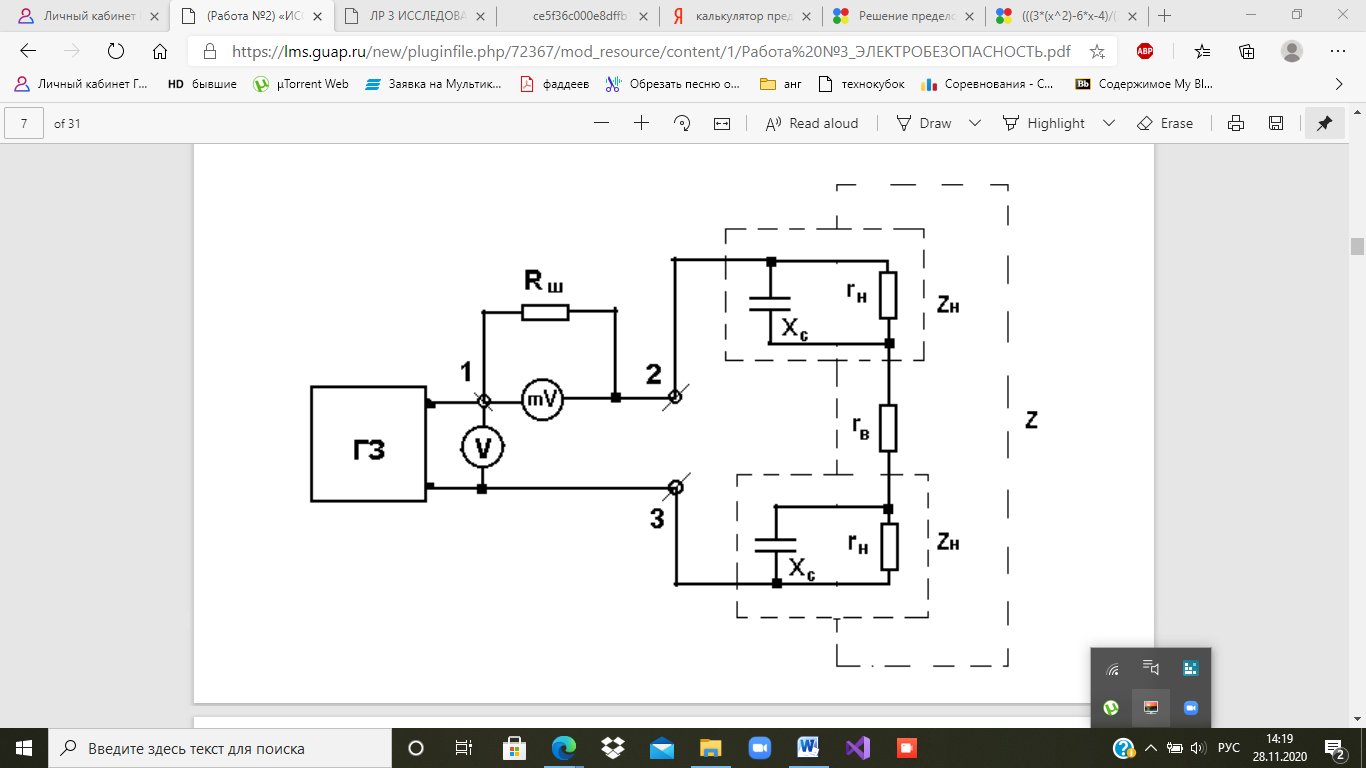

Схема подключения измерительных приборов к модели для исследования электрического сопротивления тела человека:

Где Z – полное сопротивление тела человека;

Z_н – полное сопротивление наружного слоя кожи;

r_н – активное сопротивление наружного слоя кожи;

X_с – ёмкостное сопротивление наружного слоя кожи;

r_в – внутреннее сопротивление рук и корпуса тела;

Г3- генератор Г3-33;

R_ш-сопротивление шунта.

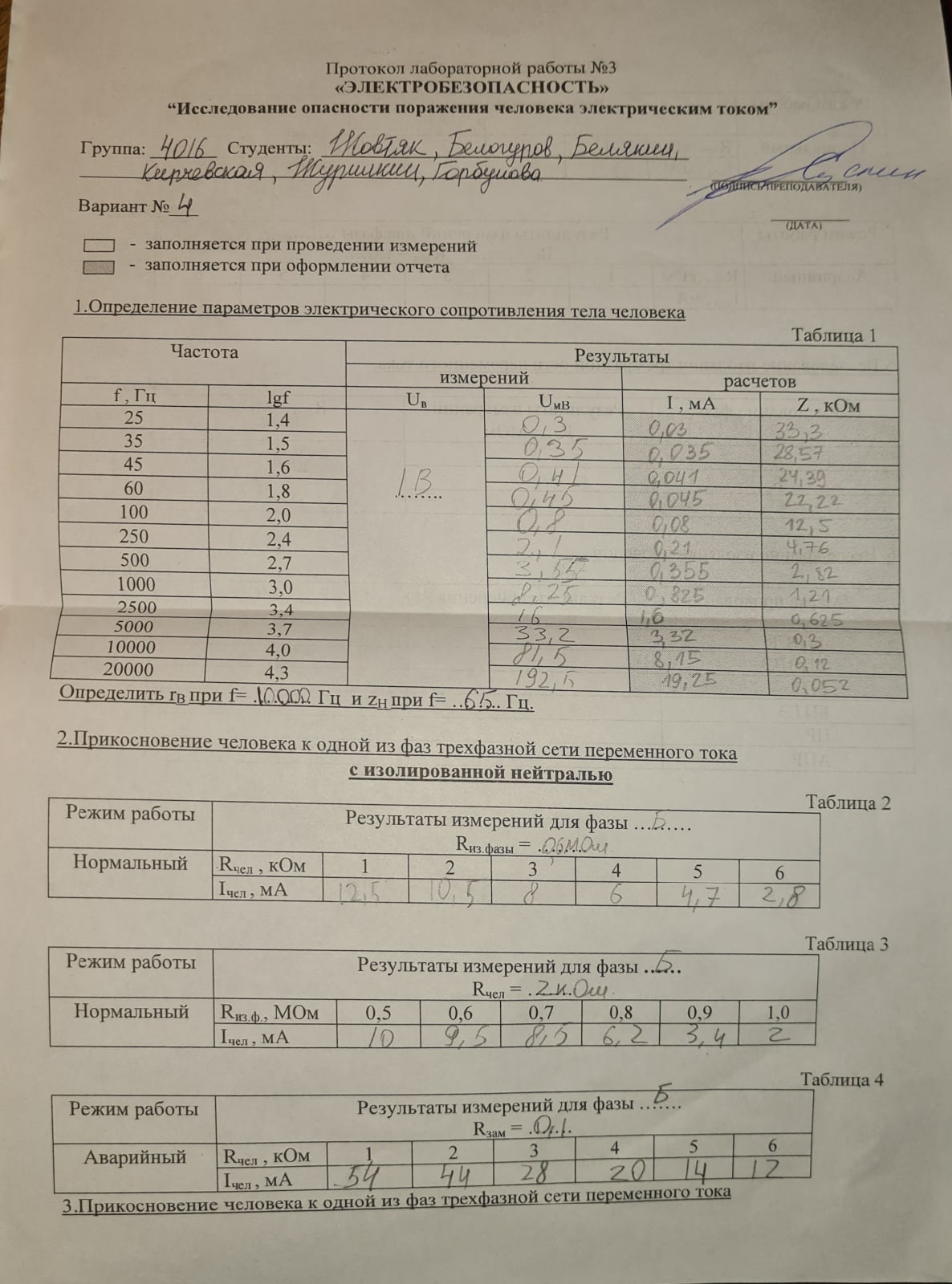

1. Определение параметров электрического сопротивления тела человека

Таблица 1

Частота		Результаты
		измерений		расчетов
f, Гц	lgf	UB	UмB	I, мA	Z, кОМ
25	1,4	1	0,3	0,03	33,3
35	1,5		0,35	0,035	28,57
45	1,6		0,41	0,041	24,39
60	1,8		0,45	0,045	22,22
100	2,0		0,8	0,08	12,5
250	2,4		2,1	0,21	4,76
500	2,7		3,55	0,355	2,82
1000	3,0		8,25	0,825	1,21
2500	3,4		16	1,6	0,625
5000	3,7		33,2	3,32	0,3
10000	4,0		81,5	8,15	0,12
20000	4,3		192,5	19,25	0,052

Установим соответствующую частоту тока и выходное напряжение, запишем показания вольтметра в таблицу 1.

Рассчитаем силу тока и сопротивление тела человека по формулам:

I= , мА, где R_ш – сопротивление шунта, 10 Ом;

Z= , кОм

2) Прикосновение человека к одной из фаз трехфазной сети переменного тока с изолированной нейтралью

Таблица 2

Режим работы	Результаты измерения для фазы Б Rиз фазы=0,6мОм
Нормальный	Rчел, кОм	1	2	3	4	5	6
	Iчел, мA	12,5	10,5	8	6	4,7	2,8

Установим заданное значение сопротивления R изоляции

фаз. Переключателем П1 включим схему под напряжение. Меняя

последовательно значения R_чел, снимаем показания миллиамперметра и заносим их в табл. 2.

Таблица 3

Режим работы	Результаты измерения для фазы Б Rчел=2кОм
Нормальный	Rиз ф, МОм	0,5	0,6	0,7	0,8	0,9	1,0
	Iчел, мA	10	9,5	8,5	6,2	3,4	2

По варианту 4 установим необходимое значение R_чел=2кОм. Переключателем П2 подключим миллиамперметр и R_чел к заданной фазе и включим схему. Меняя значение сопротивления R изоляции данной фазы, снимаем показания миллиамперметра. Полученные значения заносим в табл3

Таблица 4

Режим работы	Результаты измерения для фазы Б Rзам=0,1Ом
Аварийный	Rчел, кОм	1	2	3	4	5	6
	Iчел, мA	54	44	28	20	14	12

По варианту 4 установим значение R_зам. Меняя значение R_чел, снимаем показания миллиамперметра и заносим их в табл. 4.

Вывод: B сетях с изолированной нейтралью опасность для человека, прикоснувшегося к одной из фаз в период нормальной работы сети, зависит от сопротивления изоляции проводов относительно земли. С увеличением сопротивления опасность уменьшается.

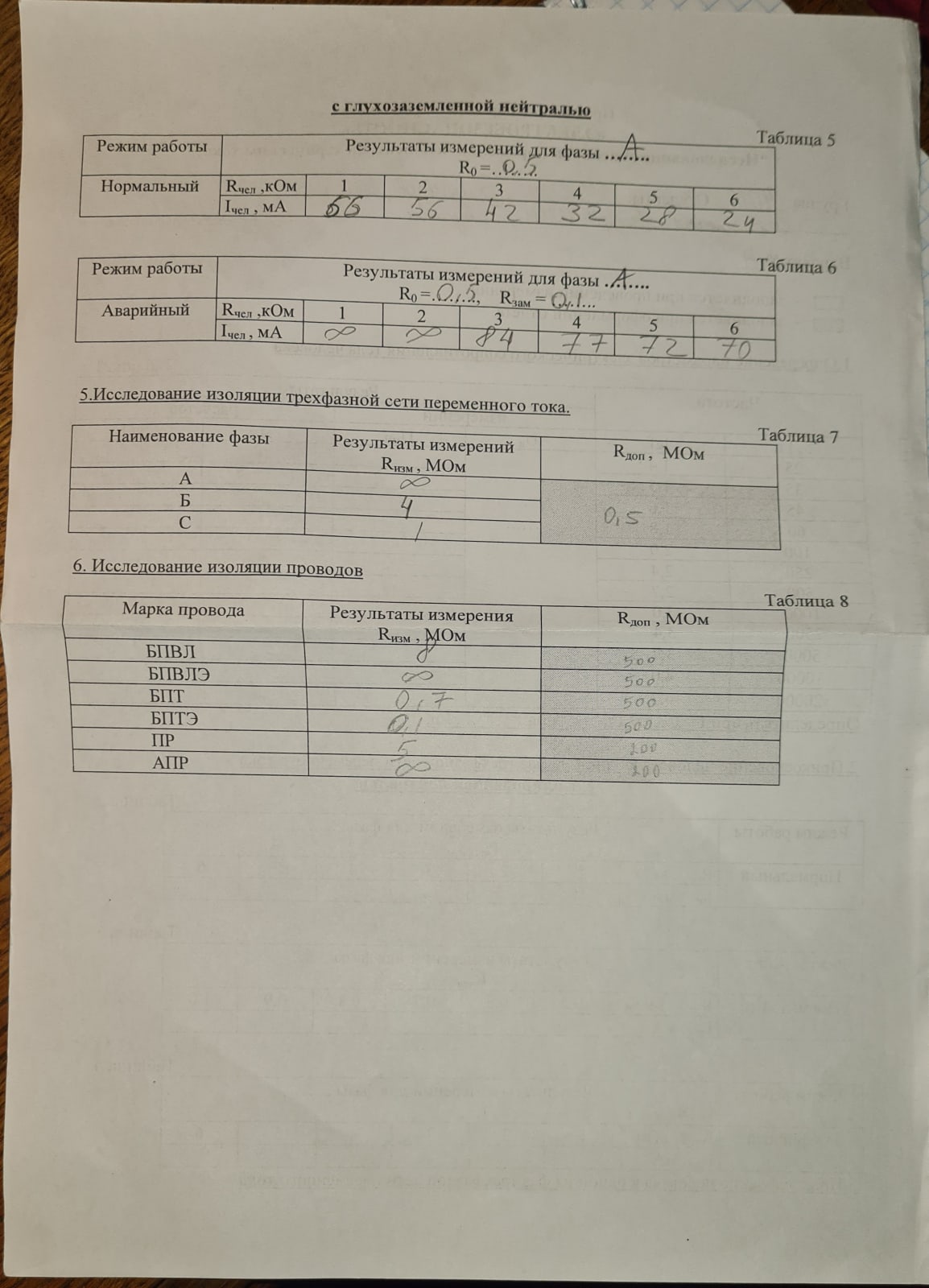

3)Прикосновение человека к одной из фаз трехфазной сети переменного тока с глухозаземленной нейтралью

Таблица 5

Режим работы	Результаты измерения для фазы А R0=0,5Ом
Нормальный	Rчел, кОм	1	2	3	4	5	6
	Iчел, мA	66	56	42	32	28	24

Переключателем П1 включим схему. По варианту 4 установим R₀=0,5 Ом. Меняя значение R_чел, снимаем показания миллиамперметра и заносим их в табл. 5.

Таблица 6

Режим работы	Результаты измерения для фазы Б R0=0,5 Ом Rзам=0,1 Ом
Аварийный	Rчел, кОм	1	2	3	4	5	6
	Iчел, мA			84	77	72	70

Установим заданные значения R₀, R_зам и фазу. Меняя значения R_чел, снимаем показания миллиамперметра и заносим в табл. 6.

5) Исследование изоляции трехфазной сети переменного тока

Таблица 7

Наименование фазы	Результаты измерения Rизм, МОм	Rдоп, МОм
А
Б	4	0,5
С	1

6) Исследование изоляции проводов

Таблица 8

Марка провода	Результаты измерения Rизм, МОм	Rдоп, МОм
БПВЛ	8	500
БПВЛЭ		500
БПТ	0,7	500
БПТЭ	0,1	500
ПР	5	200
АПР		200

С помощью мегаомметра измеряем сопротивление изоляции проводов БПВЛ, БПВЛЭ, БПТ, БПТЭ, ПР и АПР и заполняем табл. 8.

Вывод: мы изучили основные схемы трёхфазных электрических сетей переменного тока и опасности, возникающие при прикосновении человека к одной из фаз, ознакомились с защитными функциями заземляющих и зануляющих устройств, обеспечивающих электробезопасность при работе с электроустановками.
