Жовтяк.СВЧ-излучение

Государственное образовательное учреждение высшего профессионального образования

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

АЭРОКОСМИЧЕСКОГО ПРИБОРОСТРОЕНИЯ»

КАФЕДРА № 6

ОТЧЕТ   ЗАЩИЩЕН С ОЦЕНКОЙ:

ПРЕПОДАВАТЕЛЬ:

доц., канд. техн. наук			30.10.2020		А.В. Суслин
должность, уч. степень, звание			подпись, дата		инициалы, фамилия



ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ № 6

ЗАЩИТА ОТ СВЧ-ИЗЛУЧЕНИЯ

по курсу: БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

РАБОТУ ВЫПОЛНИЛ

СТУДЕНТ ГР. №	4016		09.12.2020		Жовтяк М.О.
			подпись, дата		инициалы, фамилия

Санкт-Петербург 2020



Методика выполнения лабораторной работы № 6

«Защита от СВЧ-излучения»

Цель работы: определение утечки СВЧ-излучения, установить влияние экранов на интенсивность СВЧ-излучения

Правила техники безопасности при выполнении экспериментов

При выполнении лабораторных работ необходимо придерживаться следующих правил:

1. Во время проведения эксперимента студентам необходимо располагаться строго сбоку (справа) от переднего фронта дверцы рабочей камеры на расстоянии не ближе, чем 0,5 м от СВЧ печи.

2. ЗАПРЕЩАЕТСЯ включение на нагрев СВЧ печи без установленного в рабочей камере поглотителя мощности (кирпича).

3. В процессе работы СВЧ печи происходит нагрев балластного поглотителя (кирпича), поэтому после 5 минут работы печи следует сделать перерыв на 5 минут и открыть дверцу рабочей камеры для охлаждения кирпича.

Порядок выполнения эксперимента

1. Перед началом экспериментов с СВЧ печью, для оценки уровня мощности СВЧ поля предварительно измерить мощность излучения обычного мобильного телефона в режиме разговора на разном расстоянии от телефона. При этом следует обратить внимание, что мощность поля быстро снижается при увеличении расстояния от мобильного телефона. Для проведения измерений включить питание датчика СВЧ поля при этом показания цифрового индикатора должны быть «0,00». При необходимости, показания индикатора можно обнулить, кратковременно нажав кнопку «Zero». Затем провести эксперимент.

2. Установить регулятор «Уровень мощности» СВЧ печи в положение «Высокий».

3. Установить регулятор «Время (мин)» СВЧ печи в положение «0».

4. Нажав клавишу замка рабочей камеры открыть дверцы рабочей камеры. Поместить балластный поглотитель СВЧ поля (кирпич) на тарелку рабочей камеры СВЧ печи. Закрыть дверцу рабочей камеры.

5. Соединить шнур электропитания СВЧ печи с разъемом электропитания стандарта EURO.

6. Включить датчик СВЧ поля и установить его на расстоянии 0,7 м от передней панели СВЧ печи в вертикальной плоскости устройства имитации утечки (отверстий в экране) дверцы рабочей камеры.

7. Установить регулятор «Время (мин)» в положение «1» минута, при этом СВЧ печь должна включиться. На протяжении 10-20 секунд наблюдать за показаниями индикатора детектора СВЧ поля и определить их усредненное значение. Занести усредненное значение показаний СВЧ детектора в протокол

8. Установить регулятор «Время (мин)» в положение «0» минут, при этом СВЧ печь должна отключиться.

9. Установить один из образцов экрана в крепления. Установить регулятор «Время (мин)» в положение «1» минута, при этом СВЧ печь должна включиться. На протяжении 10-20 секунд наблюдать за показаниями индикатора датчика СВЧ поля и определить их усредненное значение. Занести усредненное значение показаний СВЧ датчика в протокл.

10. Провести аналогичные исследования для других типов экранов.

Содержание отчета

1. Титульный лист и протокол

2. Ответить на вопросы

   1. Где в производстве сотрудники подвергаются воздействию СВЧ-излучения?

   2. Каковы источники СВЧ-излучения?

   3. Как влияет СВЧ-излучение на человека?

   4. Какие существуют методы защиты от СВЧ-излучения?

   5. Какие еще виды электромагнитного излучения могут воздействовать на человека в совокупности с СВЧ-излучением

3. Заполнить таблицу из протокола, привести примеры расчета

4. Определить коэффициент экранирования, сделать вывод

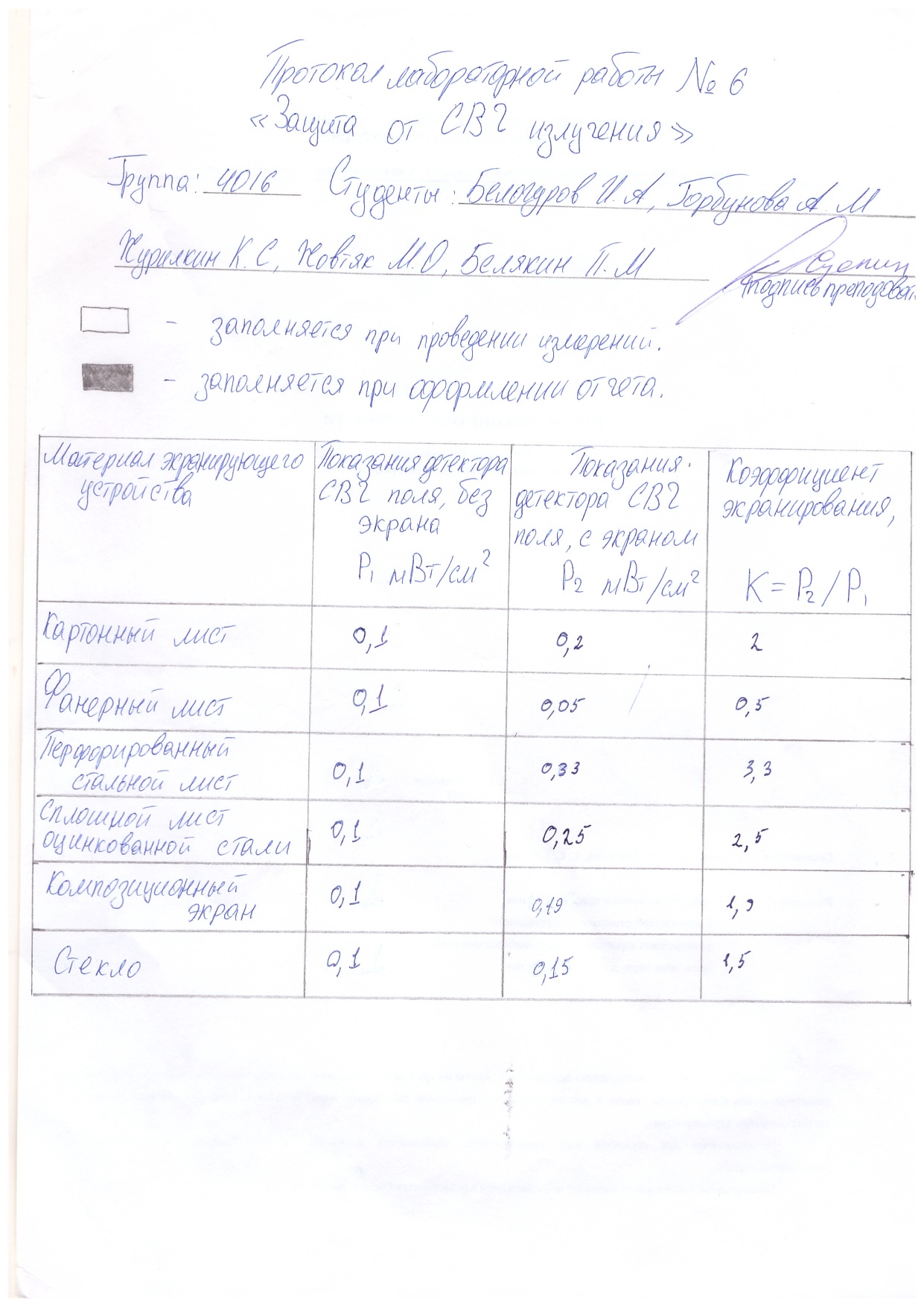

Протокол лабораторной работы №6

«ЗАЩИТА ОТ СВЧ ИЗЛУЧЕНИЯ»

Группа: 4016 Студенты: Белякин, Жовтяк, Кирчевская, Горбунова, Белогуров, Журилкин

_______________________________________________________________ ______________

^{(ПОДПИСЬ ПРЕПОДАВАТЕЛЯ)}

- заполняется при проведении измерений.

- заполняется при оформлении отчета.

Материал экранирующего устройства	Показания детектора СВЧ поля, без экрана P1 мВт/см2	Показания детектора СВЧ поля, с экраном P2 мВт/см2	Коэффициент экранирования, К=P2/P1
Картонный лист	0.1	0.2	2
Фанерный лист	0.1	0.03	0.3
Перфорированный стальной лист	0.1	0.33	3.3
Сплошной лист оцинкованной стали	0.1	0.25	2.5
Композитный экран	0.1	0.19	1.9
Стекло	0.1	0.15	1.5

Ответы на вопросы:

А) Цеха термообработки металлов, в больницах: отделение хирургии и рентген кабинет), в области связи (радионавигация, спутниковое телевидение и тд).

Б) Микроволновая печь; устройство для связи, к примеру телефон; магнетрон; радиолокационные и радионавигационные установки.

В) изменения в крови и щитовидной железе; снижение эффективности адаптационных и обменных процессов; изменения в психической сфере, которые могут привести к депрессивным состояниям.

Г) увеличение расстояния до источника; уменьшение излучения в источнике; изменение его направленности; уменьшение времени воздействия; дистанционное управление излучающими устройствами; применение защитного экранирования.

Д) Энергии любой электромагнитной волны достаточно для преодоления кожи человека, а значит воздействия на него.

Вывод:

1. Фанерный лист – лучший материал (из представленных) для защиты от СВЧ излучения

2. Сталь хуже всего препятствует распространению волн СВЧ

Приложение
