Задание

Компания «SUT Systems» решила открыть офис в РФ в Москве. Для филиала необходимо предоставить расчет для трех вариантов трафика, дополнительный расчет с учетом Location Based сервисов. Провести экономическую оценку всех предложенных вариантов, с учетом стоимости СКС и контроллера. Расчет выполнить на точках 3600 и на любых выбранных вами точках Cisco. Сделать выводы.

Рассчитать 4 варианта проекта

1. Только данные;

2. Данные + телефония;

3. Данные + телефония + мультикаст;

4. Данные + телефония + мультикаст + Location Based.

Ход работы

Согласно варианту, выбрали схему здания. Вариант 11 (рис.1).

Рисунок 1 – Схема этажа здания

Согласно начальным условиям, получаем следующую информацию: площадь помещения 618 составляет 54,5 м². Исходя из этой информации необходимо рассчитать площадь всего этажа. Получаем, что приблизительная площадь всего этажа составляет 1350 м².

Далее приведены расчёты для 4-х вариантов проектов.

Выполнили расчёт для концепции сети DataOnly:

Расчёт по площади покрытия ТД:

Площадь покрытия одной ТД составляет 465 м², следовательно необходимое количество ТД рассчитывается: 1350 м²/465 м² = 3 точки доступа.

Расчёт по рекомендации ILO (International Labour Organization):

На одного человека приходится 10 м², тогда этаж площадью 1350 м² вместит 135 человек. Следовательно количество устройств на этаже – 378 (на одного человека 2,8 устройств). Из расчета, что на одну ТД приходится 50 устройств, получим, что нам понадобится 8 ТД.

Вывод: Расчет по площади покрытия точки доступа показал, что нам потребуется 4 ТД на 1350 м², но, в соответствии с рекомендациями ILO, для обеспечения работоспособности сети потребуется 8 ТД.

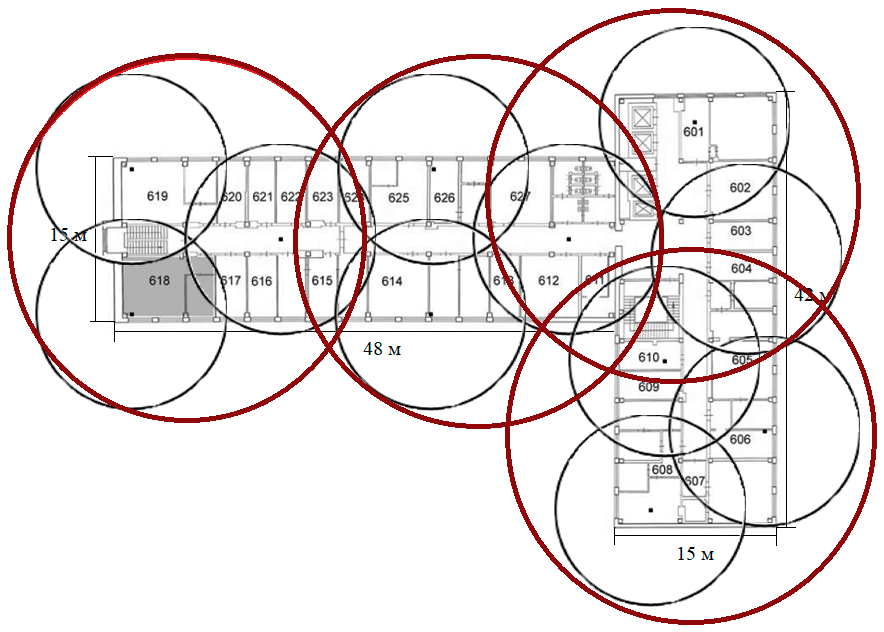

Изобразили точки доступа на схеме этажа с их радиусами покрытия (рис.2).

Рисунок 2 – Расстановка ТД для концепции DataOnly

Выполнили расчет для концепции сети Data+Voice:

Расчёт по площади покрытия ТД:

Площадь покрытия одной ТД составляет 270 м², следовательно необходимое количество ТД рассчитывается: 1350 м²/270 м² = 5 точек доступа.

Расчёт по рекомендации ILO (International Labour Organization):

На одного человека приходится 10 м², тогда этаж площадью 1350 м² вместит 135 человек. Следовательно количество устройств на этаже – 378 (на одного человека 2,8 устройств). Из расчета, что на одну ТД приходится 50 устройств, получим, что нам понадобится 8 ТД. Однако с расчётом на увеличение штата сотрудников возьмём количество ТД равное 9.

Вывод: Расчет по площади покрытия точки доступа показал, что нам потребуется 5 ТД на 1350 м², но, в соответствии с рекомендациями ILO, для обеспечения работоспособности сети потребуется 9 ТД.

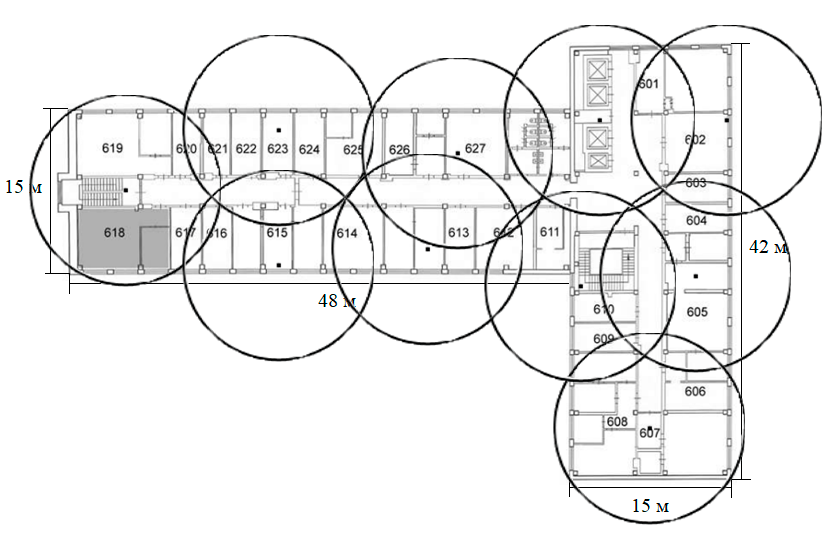

Изобразили точки доступа на схеме этажа с их радиусами покрытия (рис.3).

Рисунок 3 – Расстановка ТД для концепции Data+Voice

Выполнили расчет для концепции сети Data+Voice+Multicast:

Расчёт по площади покрытия ТД:

Площадь покрытия одной ТД составляет 270 м², следовательно необходимое количество ТД рассчитывается: 1350 м²/270 м² = 5 точек доступа.

Расчёт по рекомендации ILO (International Labour Organization):

На одного человека приходится 10 м², тогда этаж площадью 1350 м² вместит 135 человек. Следовательно количество устройств на этаже – 378 (на одного человека 2,8 устройств). Из расчета, что на одну ТД приходится 44 устройства, получим, что нам понадобится 9 ТД. Однако с расчётом на увеличение штата сотрудников возьмём количество ТД равное 10.

Вывод: Расчет по площади покрытия точки доступа показал, что нам потребуется 5 ТД на 1350 м², но, в соответствии с рекомендациями ILO, для обеспечения работоспособности сети потребуется 10 ТД.

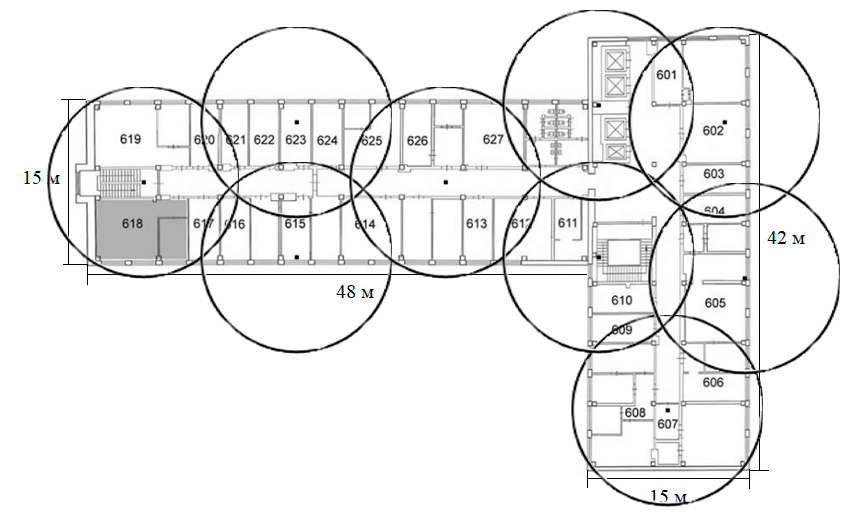

Изобразили точки доступа на схеме этажа с их радиусами покрытия (рис.4).

Рисунок 4 – Расстановка ТД для концепции Data+Voice+Multicast

Выполнили расчет для концепции сети Data+Voice+Multicast+Location based:

Условия Location based:

1. Должно быть развернуто как минимум 4 точки доступа;

2. Как минимум 3 точки доступа должны находиться в радиусе 21 м.;

3. Должно быть не менее 1 точки доступа в каждом из трех окружающих квадрантов.

Для выполнения условий Location based было использовано 11 ТД (рис.5).

Рисунок 5 – Расстановка ТД для концепции Data+Voice+Multicast+Location based

Провели экономическую оценку для всех концепций сети (табл.1).

Таблица 1 – Расчёт стоимости оборудования

Вариант	Наименование	Стоимость устройств	Количество устройств	Итоговая стоимость
DataOnly	Cisco Aironet AIR-CAP3602E-E-K9	120 820	8	966 560
	Контроллер AIR-CT3504-K9	492 170	1	492 170
	Итого:1 458 730
Data+Voice	Cisco Aironet AIR-CAP3602E-E-K9	120 820	9	1 087 380
	Контроллер AIR-CT3504-K9	492 170	1	492 170
	Итого: 1 579 550
Data+Voice+ Multicast	Cisco Aironet AIR-CAP3602E-E-K9	120 820	10	1 208 200
	Контроллер AIR-CT3504-K9	492 170	1	492 170
	Итого: 1 700 370
Data+Voice+ Multicast+ Location Based	Cisco Aironet AIR-CAP3602E-E-K9	120 820	11	1 329 020
	Контроллер AIR-CT3504-K9	492 170	1	492 170
	Итого: 1 821 190

Вывод

В ходе выполнения практической работы были отработаны навыки организации беспроводной сети. В зависимости от каждого проекта рассчитывалось необходимое количество точек, для обеспечения потребностей пользователей, а также правильное расположение этих точек в помещении. В конце была произведена оценка стоимости оборудования для реализации каждого из 4-х вариантов планирования беспроводной сети.
