Лабораторные работы / Лабораторная работа №3

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА» (СПбГУТ)

Факультет Инфокоммуникационных сетей и систем Кафедра Защищенных систем связи

Дисциплина Безопасность беспроводных локальных сетей

ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №3

Настройка WPA2-Enterprise авторизации на базе контроллера и точки доступа Eltex

(тема отчета)

Информационная безопасность (10.03.01)

(код и наименование направления/специальности)

Студенты группы ИКБ-06:

Ерохин А.Г.

(Ф.И.О.) (подпись)

Гуреев В.А.

(Ф.И.О.) (подпись)

Ананьев В.Р.

(Ф.И.О.) (подпись)

Преподаватель:

Казанцев А.А.

(Ф.И.О.) (подпись)

Цель работы

Настроить WPA2-Enterprise авторизацию на базе контроллера и точки доступа ELTEX.

Ход работы

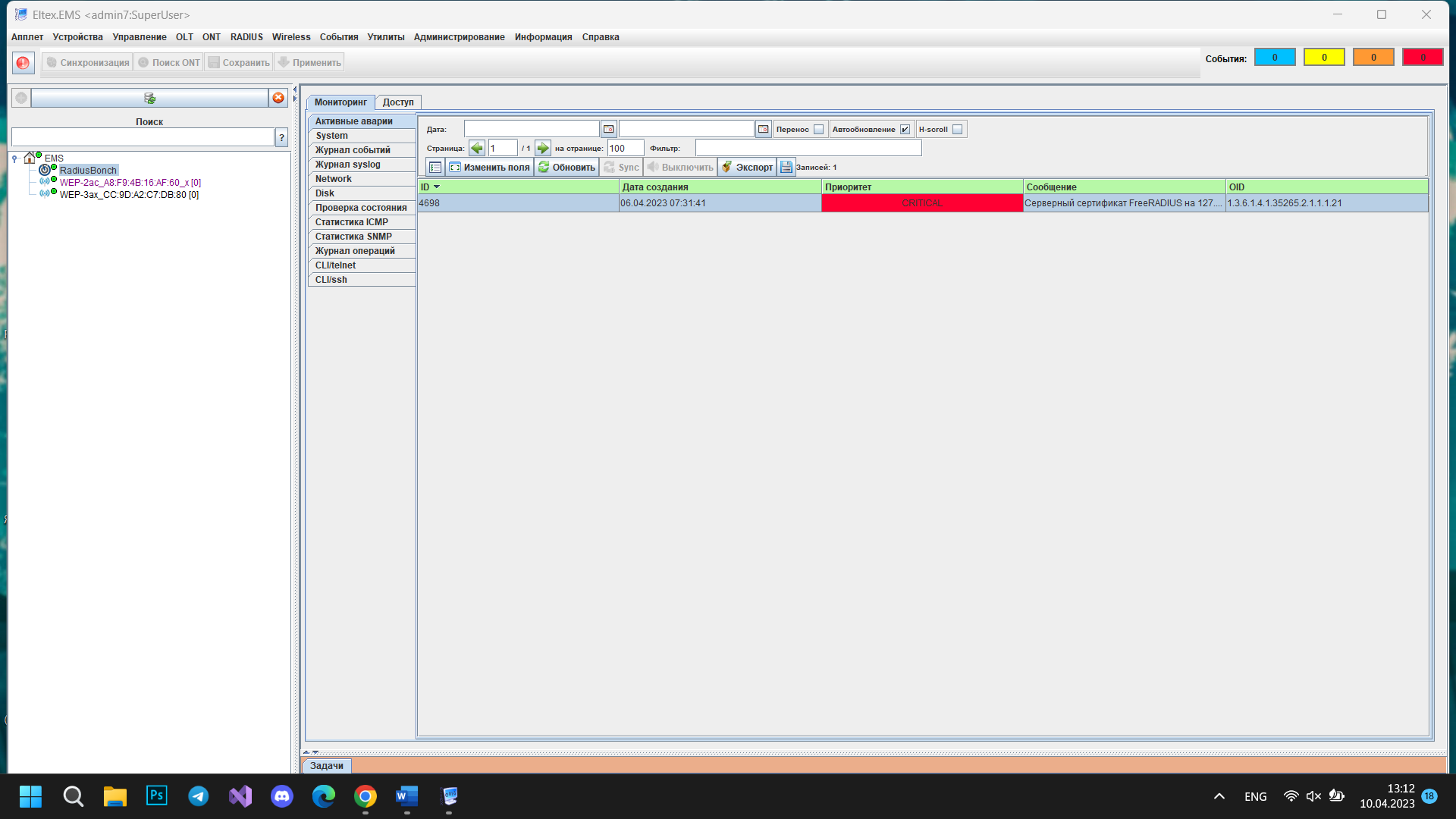

Подключение к контроллеру. Подключение осуществляется по адресу 192.168.31.127. Просмотр активных аварий (рис.1).

Рисунок 1 – Активные аварии

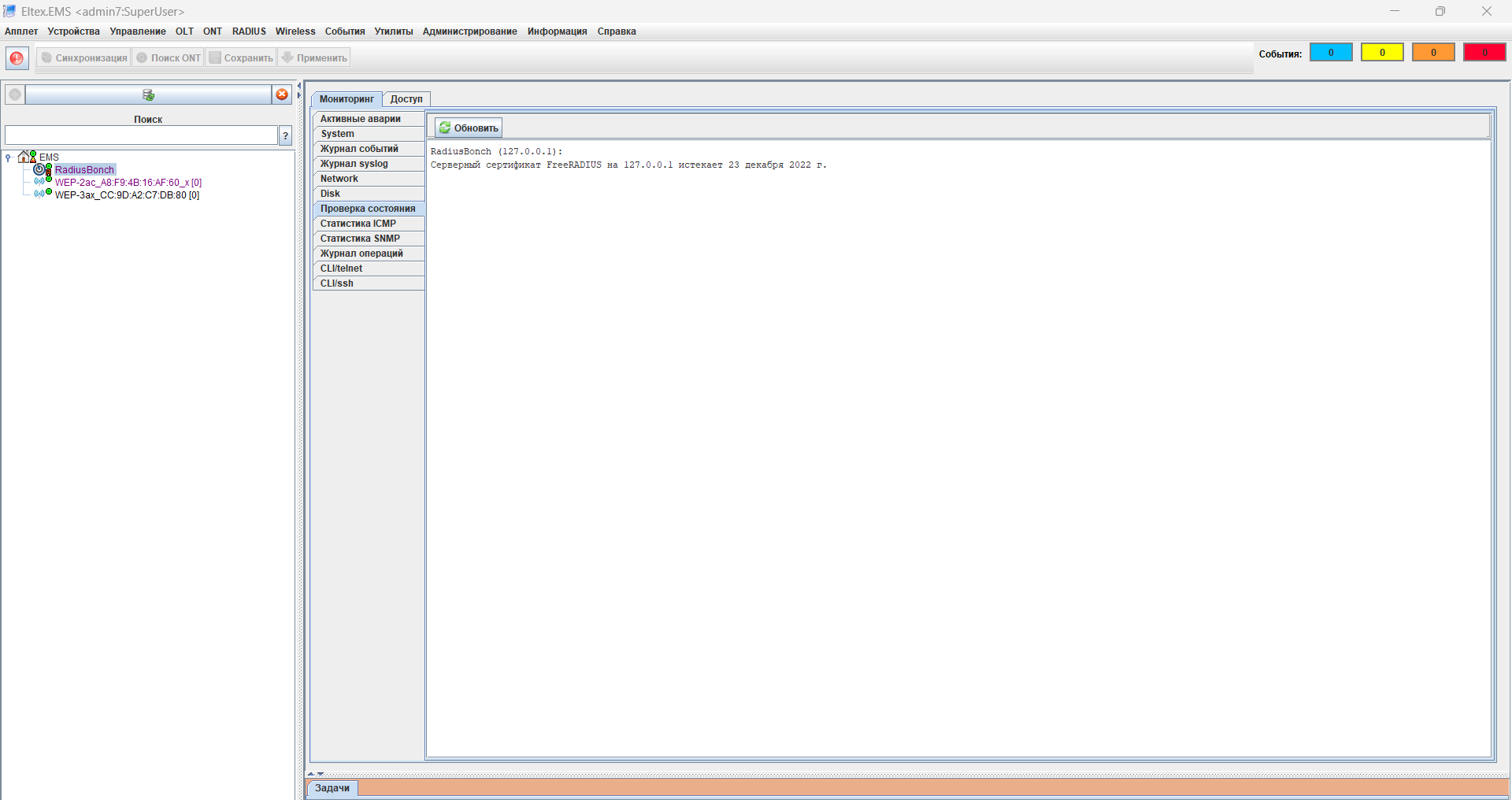

Проверили состояние сервера, используя вкладку «Проверка состояния» (рис.2).

Рисунок 2 – Проверка состояния сервера

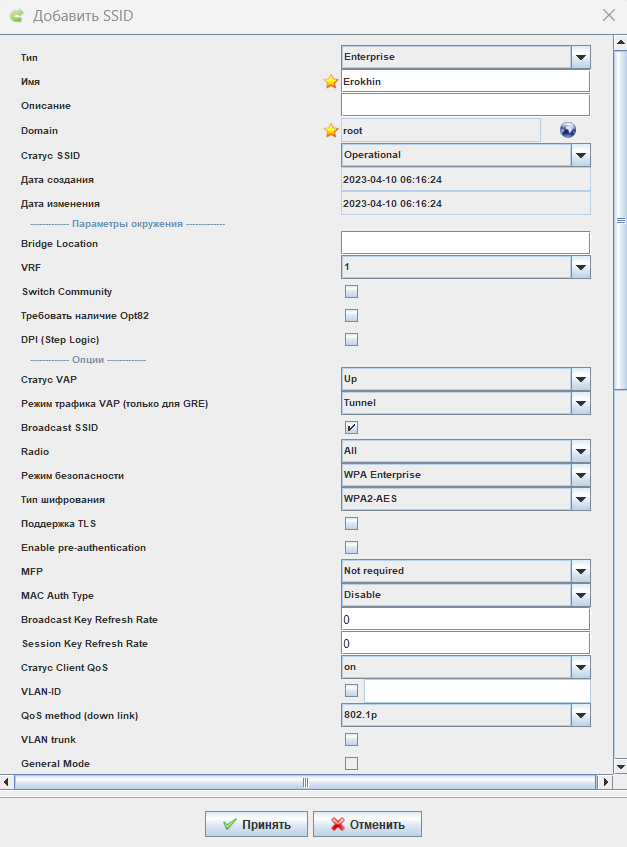

Следующим шагом создаем новый SSID и обязательно настраиваем в нем авторизацию по стандарту WPA-2 Enterprise с типом шифрования WPA2- AES и прописываем адрес радиус сервера (рис.3-4).

Рисунок 3 – Создание нового SSID

Рисунок 4 – Настройка SSID

Следующим действием создали привязку созданной сети к точкам доступа (рис.5).

Рисунок 5 – Привязка SSID

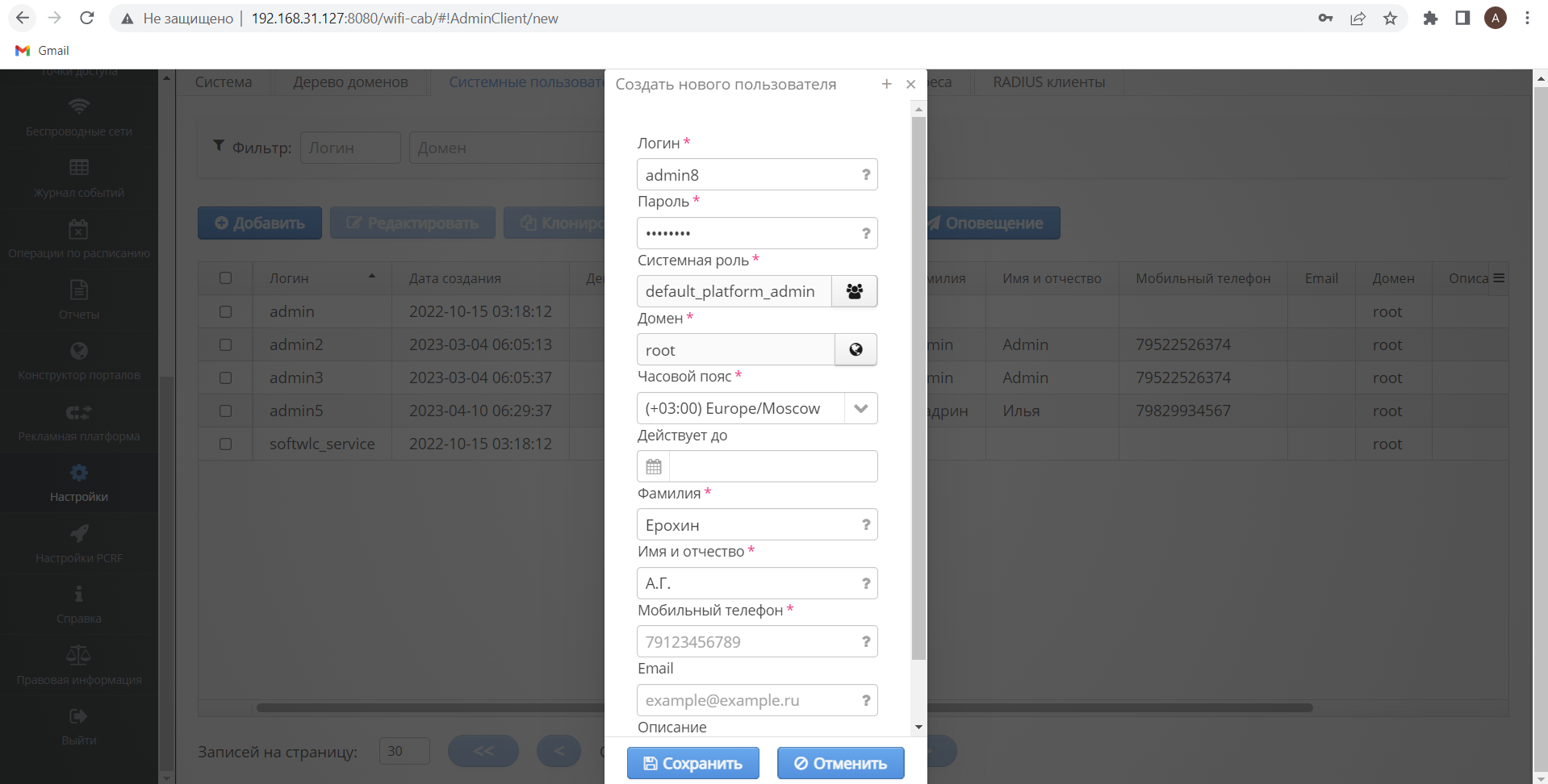

Авторизовались в Личном кабинете по адресу (http://192.168.31.127:8080/wifi-cab/#!clientStart) и создали пользователя-администратора для управления и авторизации на платформе (рис.6).

Рисунок 6 – Создание системного пользователя

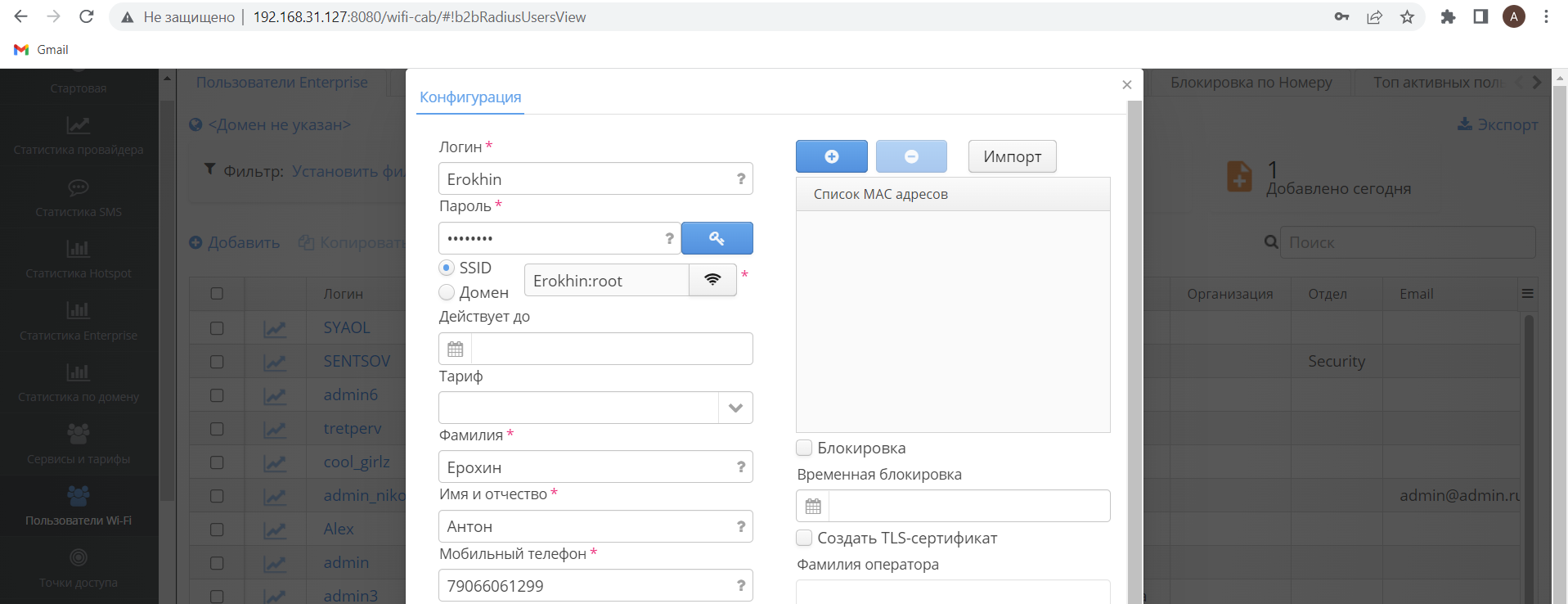

Создали пользователя Wi-Fi (рис.7).

Рисунок 7 – Создание пользователя Wi-Fi

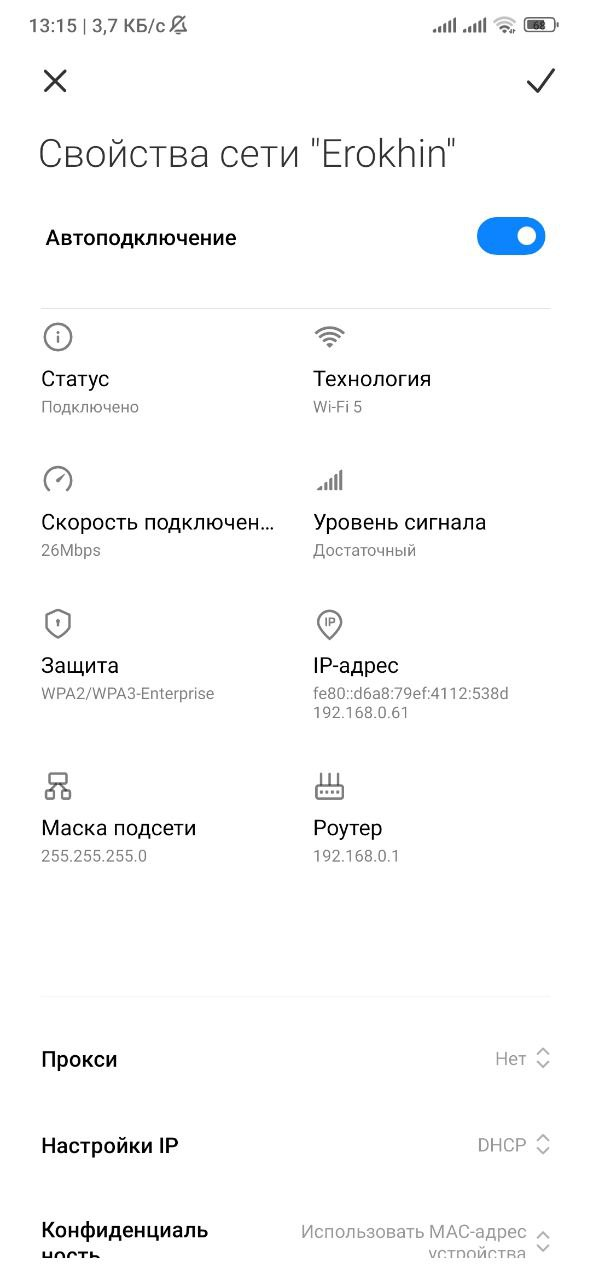

Проверили подключение к WI-FI сети с мобильного устройства (рис.8).

Рисунок 8 – Подключение с мобильного устройства

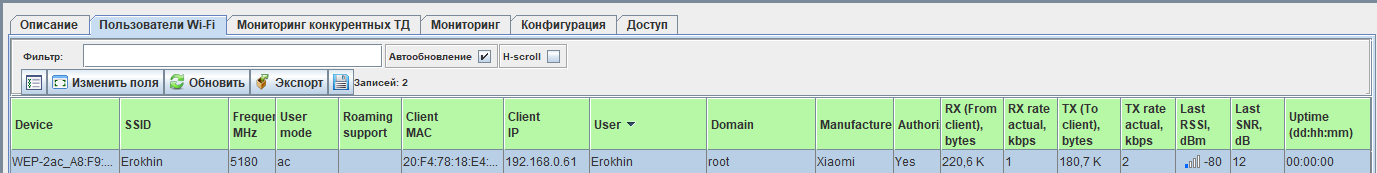

Проверили в интерфейсе SOFT WLC подключение беспроводного клиента (рис.9).

Рисунок 9 – Подключенные устройства

Просмотрели подробную информацию о клиенте (рис.10).

Рисунок 10 – Подробная информация о клиенте

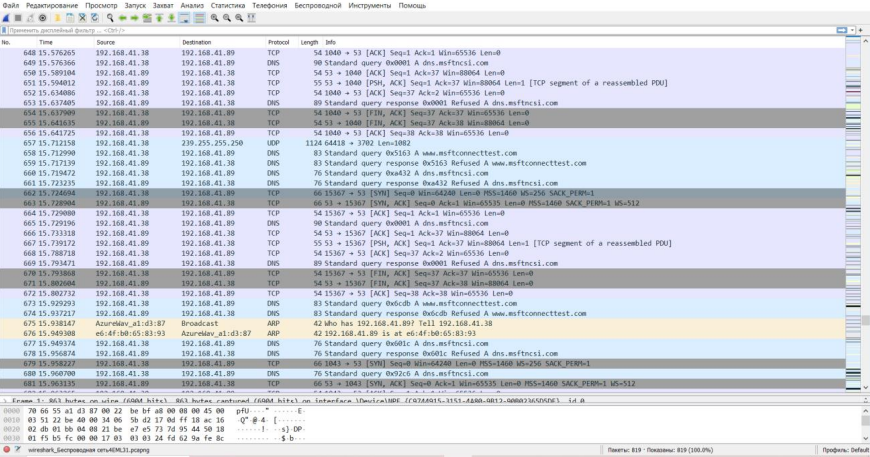

Сняли дамб нашей беспроводной сети при помощи программы WireShark (рис.11).

Рисунок 11 – Дамп беспроводной сети

Вывод

В ходе выполнения лабораторной работы были получены навыки работы с контроллером WI-FI сетей ELTEX EMS GUI. Была настроена авторизация WPA-2 Enterprise на базе контроллера и точки доступа ELTEX. Для управления WI-FI кабинетом был создан пользователь с правами администратора, а также создан пользователь для беспроводной сети. Это обеспечило возможность управления сетью и ее настройки. Проверили возможность подключения беспроводного клиента в режиме сети WPA-2 Enterprise. Был также снят беспроводной дамп при подключении клиента и произведен анализ дампа с беспроводным трафиком

Санкт-Петербург 2023 г
