4.1.1.7. «Трассировка маршрута»
Цель работы:
Получить навыки трассировки маршрута к удалённому серверу.
Ход работы:
Часть 1. Проверка сетевого подключения с помощью команды ping.
Запустите виртуальную машину рабочей станции CyberOps.
Откройте окно терминала в этой виртуальной машине, чтобы выполнить команду ping для удаленного сервера, например www.cisco.com (рис.1).

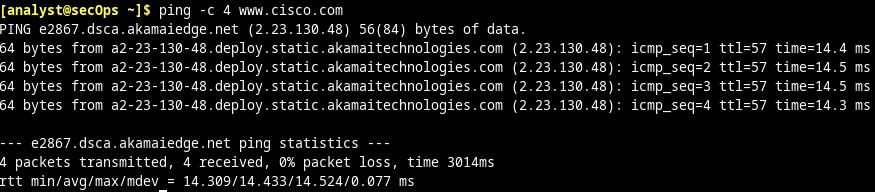

Рисунок 1 – Проверка сетевого подключения с помощью ping
В первой строке выходных данных отображается полное доменное имя (FQDN) e2867.dsca.akamaiedge.net. Затем — IP-адрес 2.23.130.48. Веб-узлы компании Cisco, содержащие одну и ту же информацию, размещаются на различных серверах (так называемых зеркалах) по всему миру. Таким образом, в зависимости от вашего местоположения, FQDN и IP-адрес будут разными.
Было отправлено четыре эхозапроса, и на каждый из них был получен ответ. Поскольку на каждый эхозапрос получен ответ, потеря пакетов составила 0 %. В среднем для передачи пакетов по сети потребовалось 3005 мс (миллисекунд). Миллисекунда — это 1/1000 секунды. Полученные вами результаты могут отличаться.
Часть 2. Проверка маршрута к удалённому серверу с помощью Traceroute.
В командной строке терминала введите traceroute www.cisco.com.
Рисунок 2 – Трассировка маршрута к удалённому серверу
Выполните и сохраните результаты инструмента traceroute для одного из следующих веб-сайтов (рис.3). Это веб-сайты регионального интернет-регистратора (Regional Internet Registry, RIR), расположенные в различных частях мира.
Африка: www.afrinic.net
Австралия: www.apnic.net
Европа: www.ripe.net
Южная Америка: www.lacnic.net

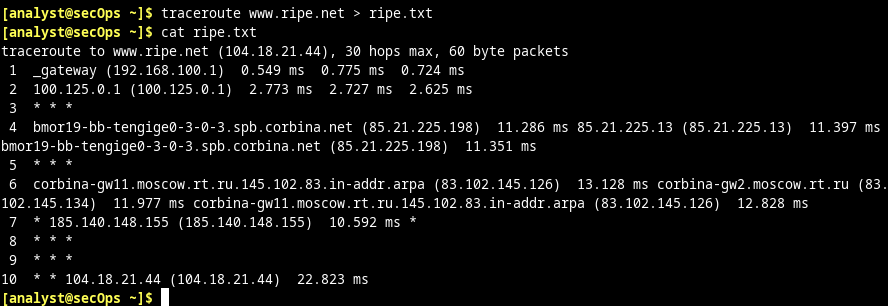

Рисунок 3 – Трассировка маршрута к удалённому серверу www.ripe.net
4.1.2.10. «Общие сведения о программе Wireshark»
Цель работы:
Получить навыки работы в Wireshark.
Ход работы:
Часть 1. Установка и проверка топологии Mininet.
Запустите виртуальную машину рабочей станции CyberOps.
Откройте эмулятор терминала для запуска mininet и введите следующую команду в командной строке sudo ~/lab.support.files/scripts/ cyberops_topo.py (рис.4).

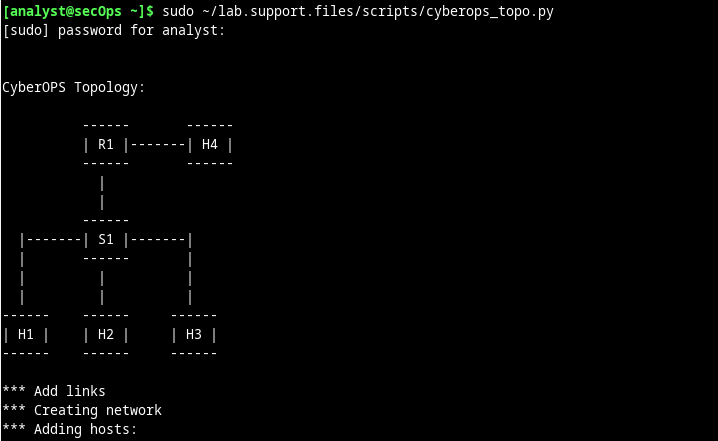

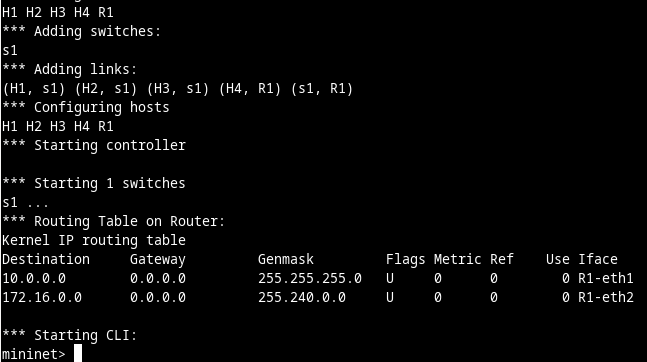

Рисунок 4 – Запуск mininet
В командной строке mininet запустите окна терминала на узлах H1 и H2. Будут открыты отдельные окна для этих узлов. Каждый узел будет иметь собственную отдельную конфигурацию для сети, в частности уникальные IP- и MAC-адреса.
В командной строке на узле H1 введите ifconfig для проверки IPv4-адреса и запишите MAC-адрес. Повторите операцию для узла H2. IPv4-адрес и MAC-адрес выделены ниже для справки (рис.5).
Рисунок 5 – Информация об активных интерфейсах H1 и H2
Записали IP и MAC адреса для H1 и H2 в табл.1.
Таблица 1 – IP и MAC адреса
Интерфейс узла |
IP-адрес |
MAC-адрес |
H1-eth0 |
10.0.0.11 |
fe:1c:96:e7:bc:e5 |
H2-eth0 |
10.0.0.12 |
22:53:2b:b0:69:76 |
