Цель работы:

В данной лабораторной работе необходимо предварительно произвести базовую настройку сети для работы IP-телефонии для последующей успешной маршрутизации между филиалами (Branch) и главным офисом (HQ), а также сконфигурировать dial-peer'ы между всеми площадками.

Используемое программное обеспечение:

Для выполнения лабораторной работы используется установленный дистрибутив Cisco Packet Tracer.

Схема лабораторной работы:

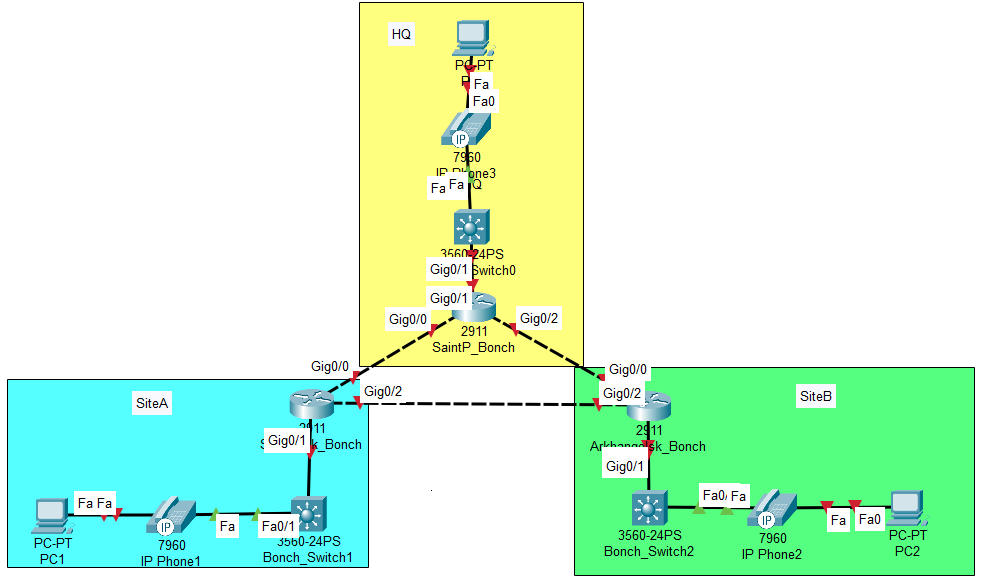

Рис.1 – Схема сети, представленной в Packet Tracer

Ход работы:

Применение команды show vlan brief (рис.2)

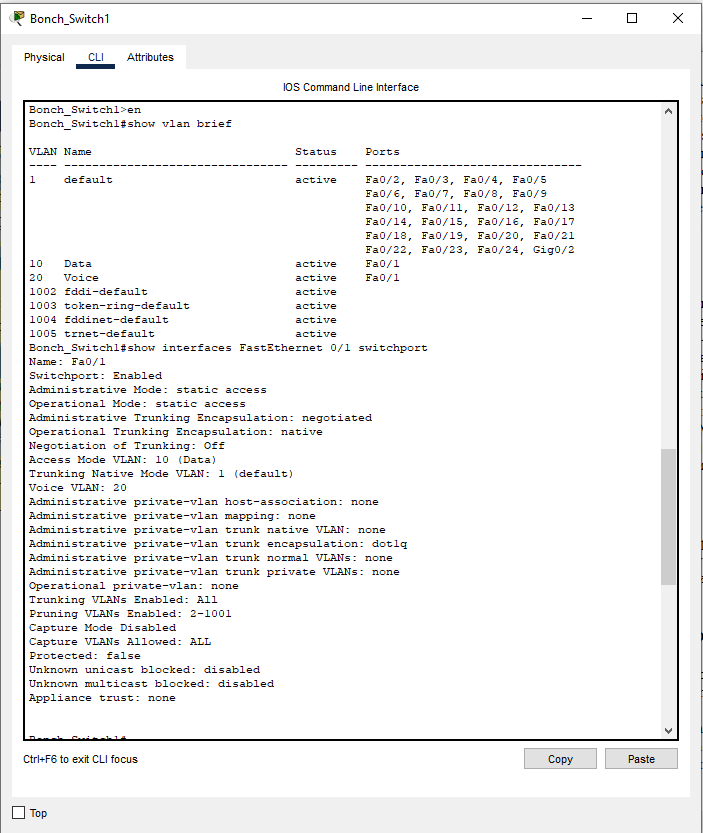

Рис.2 - show vlan brief (Bonch_Switch1)

Применение команды show interfaces FastEthernet 0/1 switchport (рис.3)

Рис.3 - show interfaces FastEthernet 0/1 switchport (Bonch_Switch1)

Применение команды show interfaces GigabitEthernet 0/1 switchport (рис.4)

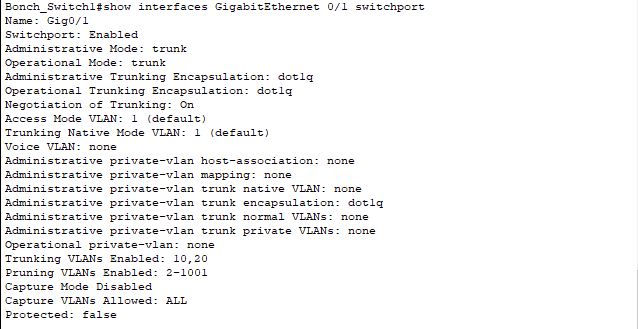

Рис.4 - show interfaces GigabitEthernet 0/1 switchport (Bonch_Switch1)

Конфигурация маршрутизаторов с помощью команд show ip interface brief и show ephone (рис.5, 6)

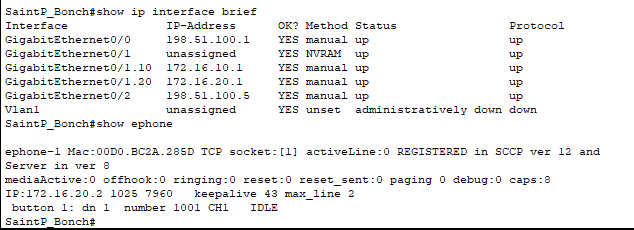

Рис.5 – Конфигурация маршрутизатора SaintP_Bonch

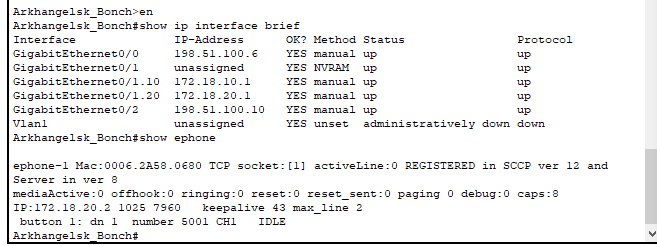

Рис.6 – Конфигурация маршрутизатора Arkhangelsk_Bonch

Проверка работы DHCP-сервера (Рис.7)

Рис.7 – Проверка работы DHCP – сервера

Проверка работы ping между любыми двумя компьютерами из разных сетей (Рис.8)

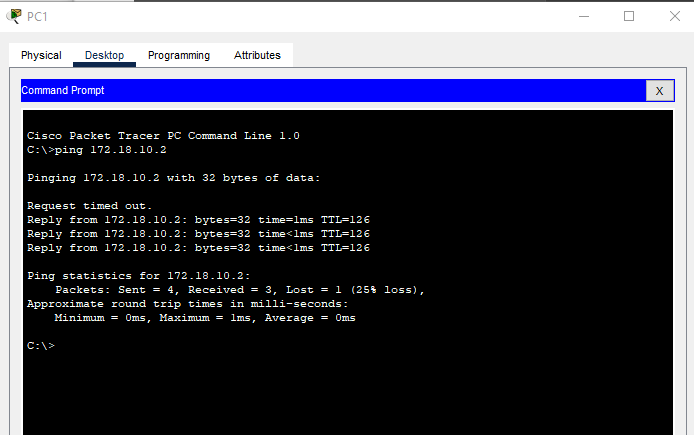

Рис.8 – Использование команды ping

Фиксация вызовов между Phone1 – Phone 2; Phone 1 – Phone 3; Phone 2 – Phone 3 (Рис.9, 10, 11)

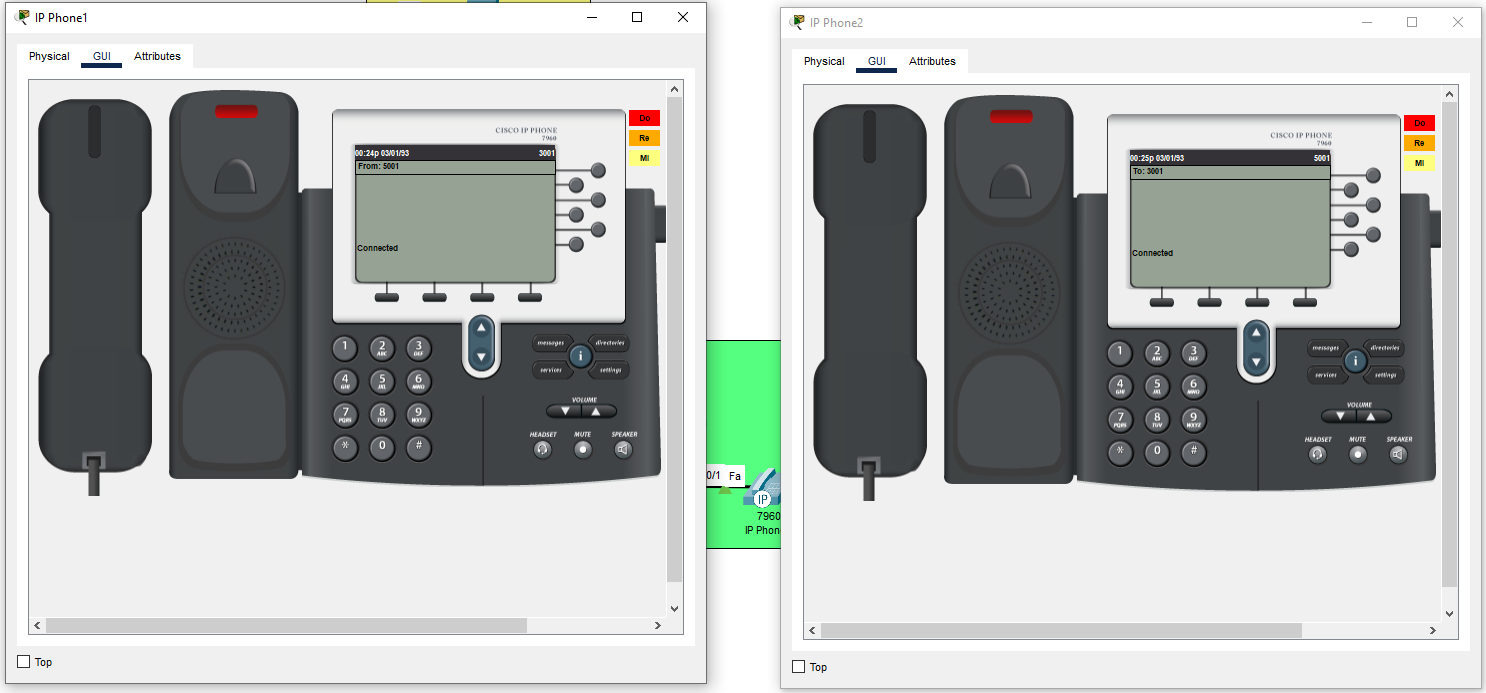

Рис.9 – Вызов между Phone 1 – Phone 2

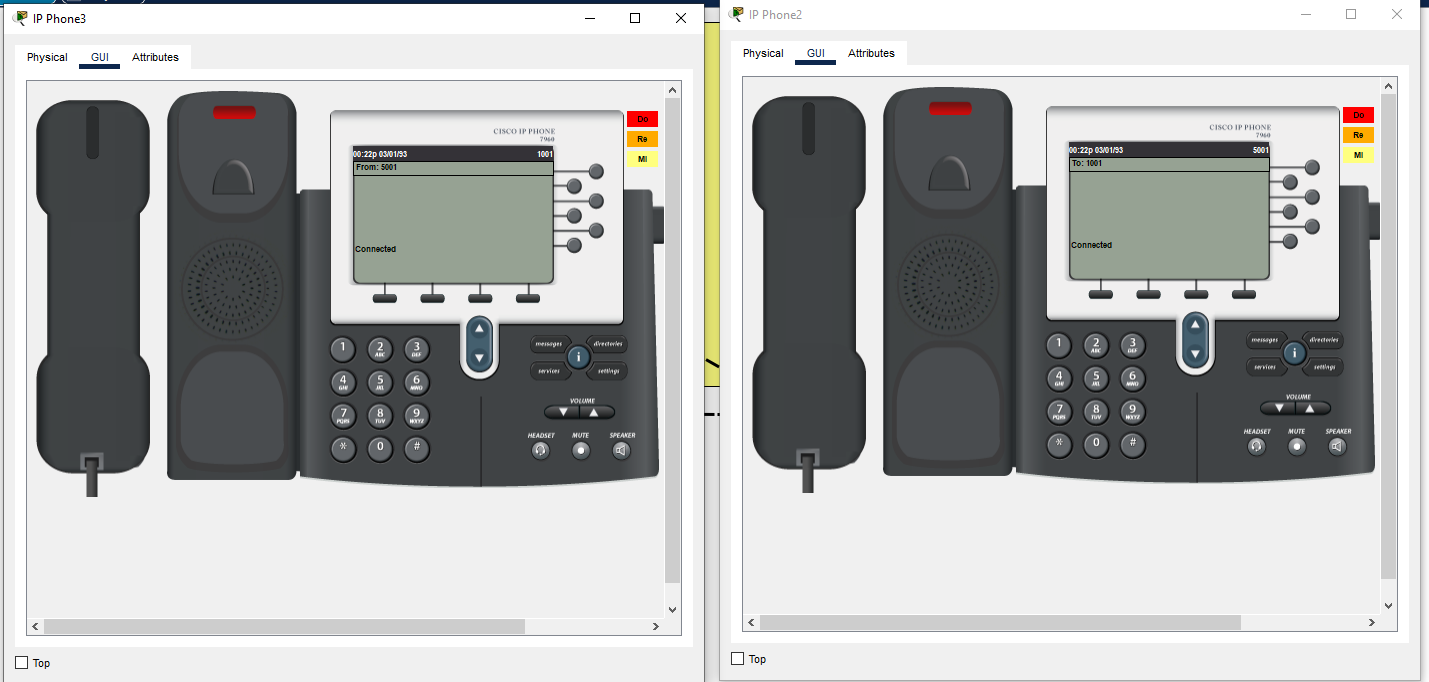

Рис.10 – Вызов между Phone 1 – Phone 3

Рис.11 - Вызов между Phone 2 – Phone 3

Вывод:

В данной лабораторной работе были получены навыки работы с сетевым анализатором Cisco Packet Tracer, произведена базовая настройка сети для работы IP-телефонии и успешная маршрутизация между филиалами и главным офисом, а также были сконфигурированы dial-peer'ы между всеми площадками.
