ЛАБОРАТОРНАЯ РАБОТА №7
Исследование эффективности системы ЦВЗ - ШПС при атаке аддитивным шумом
Направление/специальность подготовки
10.03.01 Информационная безопасность
(код и наименование направления/специальности)
Студенты:
Гуреев В. А., ИКБ-06
(Ф.И.О., № группы) (подпись)
Ерохин А. Г., ИКБ-06
(Ф.И.О., № группы) (подпись)
Ананьев В. Р., ИКБ-06
(Ф.И.О., № группы) (подпись)
Преподаватель:
Ахрамеева К.А.
(Ф.И.О.) (подпись)
Цель работы:
Исследовать качество изображения после вложения ЦВЗ и возможности их извлечения после атаки аддитивным шумом.
Используемое программное обеспечение:
Для работы используется программа AveragingSSS_light.
Ход работы:

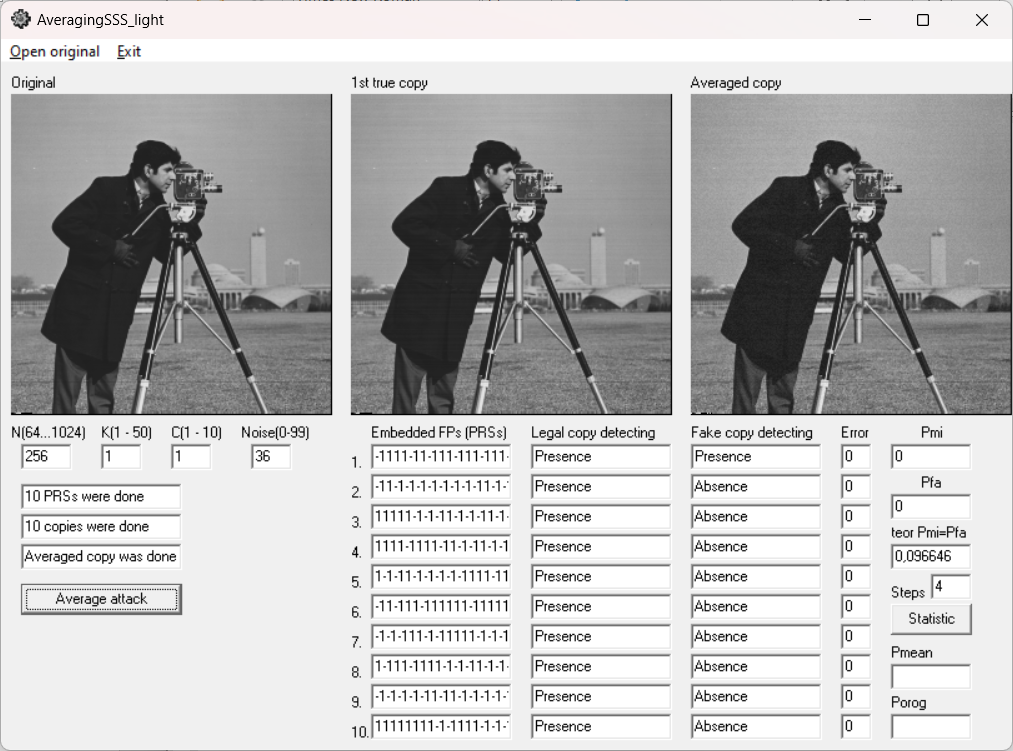

Исследования при значениях N=256 (длина ШПС сигнала), K=1 (амплитуда вложения ШПС) и Noise = 9 (аддитивный шум атаки):
При Noise = 16:
При Noise = 25:
При Noise = 36:
При Noise = 49:

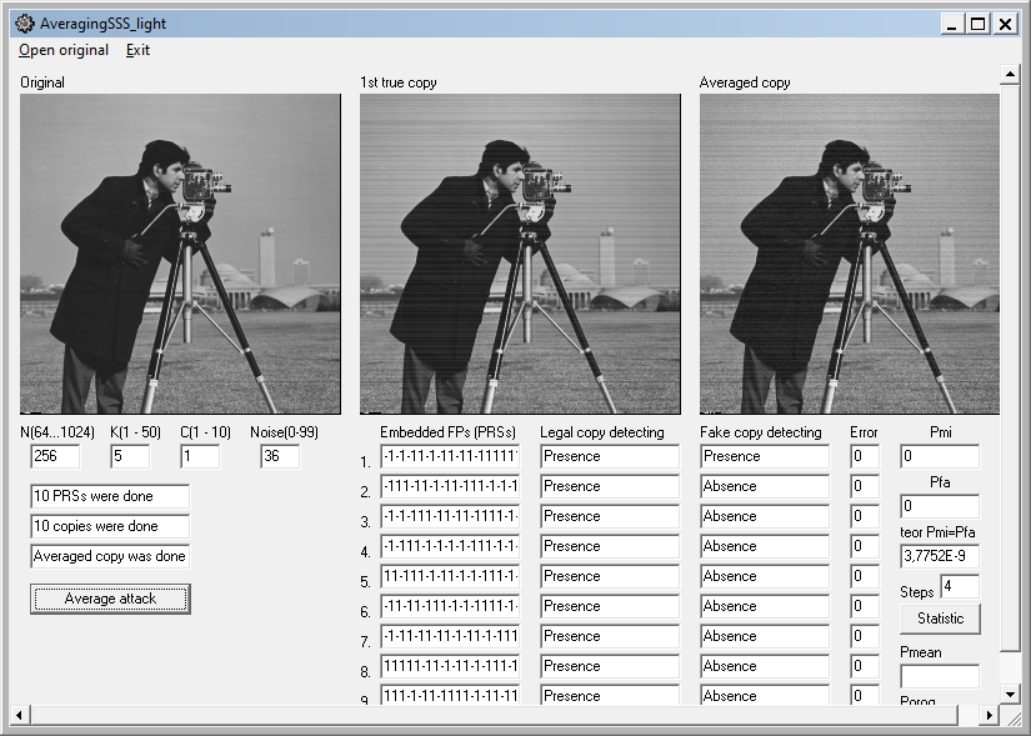

Исследования при значениях N=256 (длина ШПС сигнала), K=5 (амплитуда вложения ШПС) и Noise = 9 (аддитивный шум атаки):
При Noise = 16:
При Noise = 25:
При Noise = 36:
При Noise = 49:

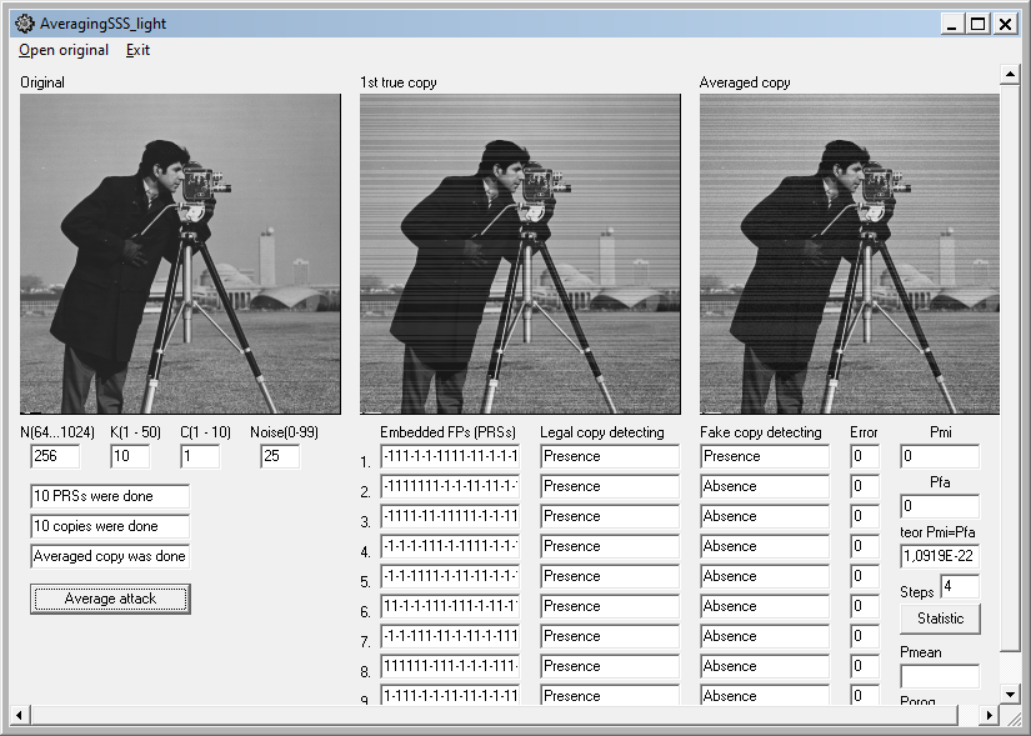

Исследования при значениях N=256 (длина ШПС сигнала), K=10 (амплитуда вложения ШПС) и Noise = 9 (аддитивный шум атаки):
При Noise = 16:
При Noise = 25:
При Noise = 36:
При Noise = 49:

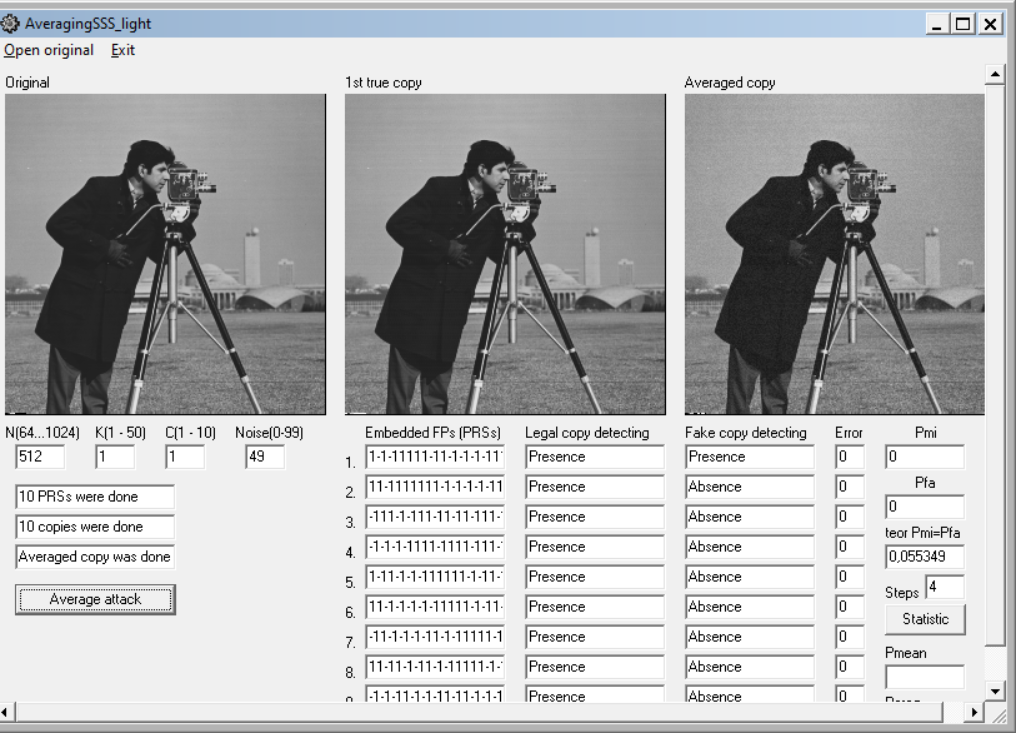

Исследования при значениях N=512 (длина ШПС сигнала), K=1 (амплитуда вложения ШПС) и Noise = 9 (аддитивный шум атаки):
При Noise = 16:
При Noise = 25:
При Noise = 36:
При Noise = 49:

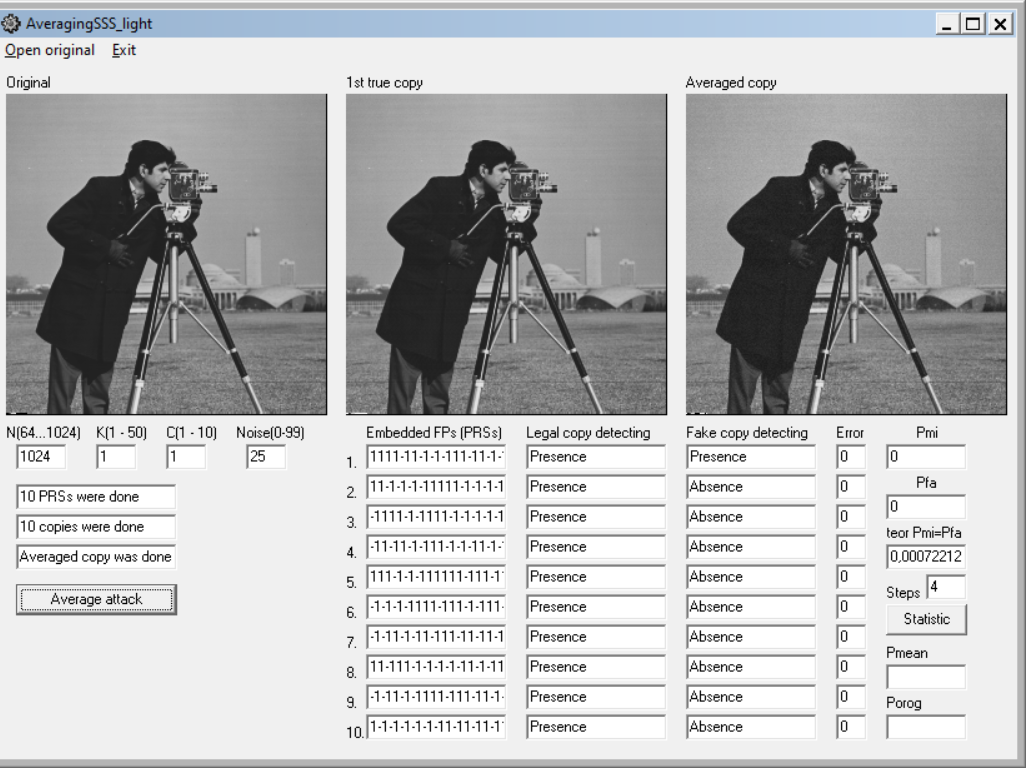

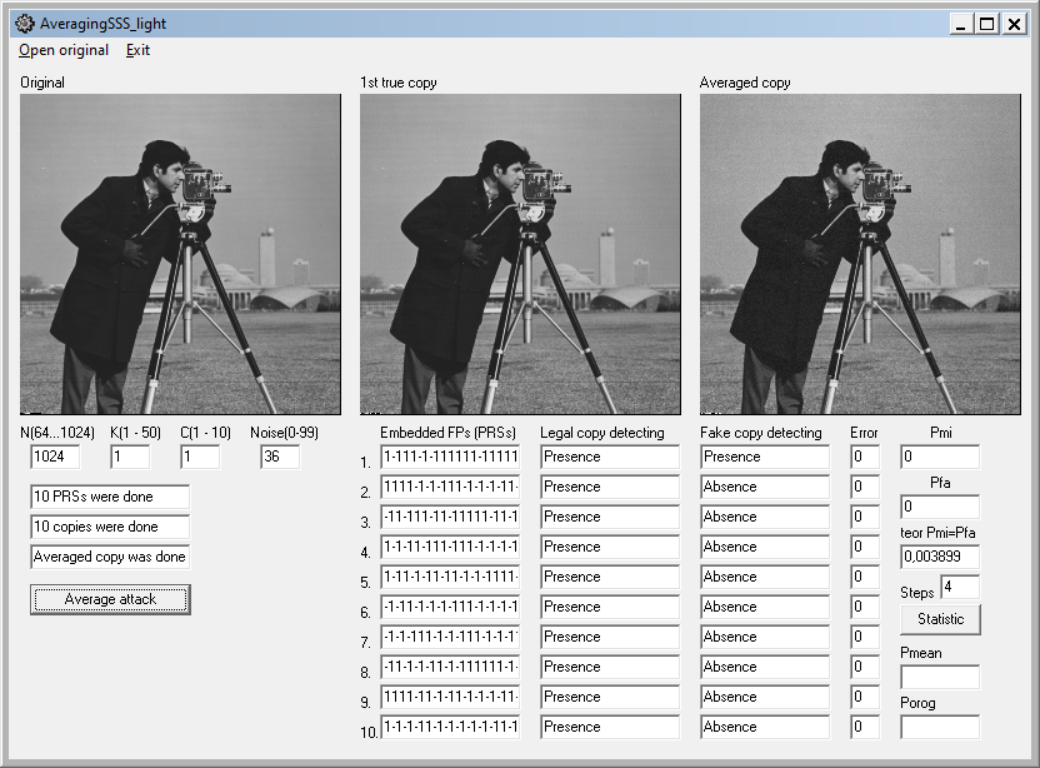

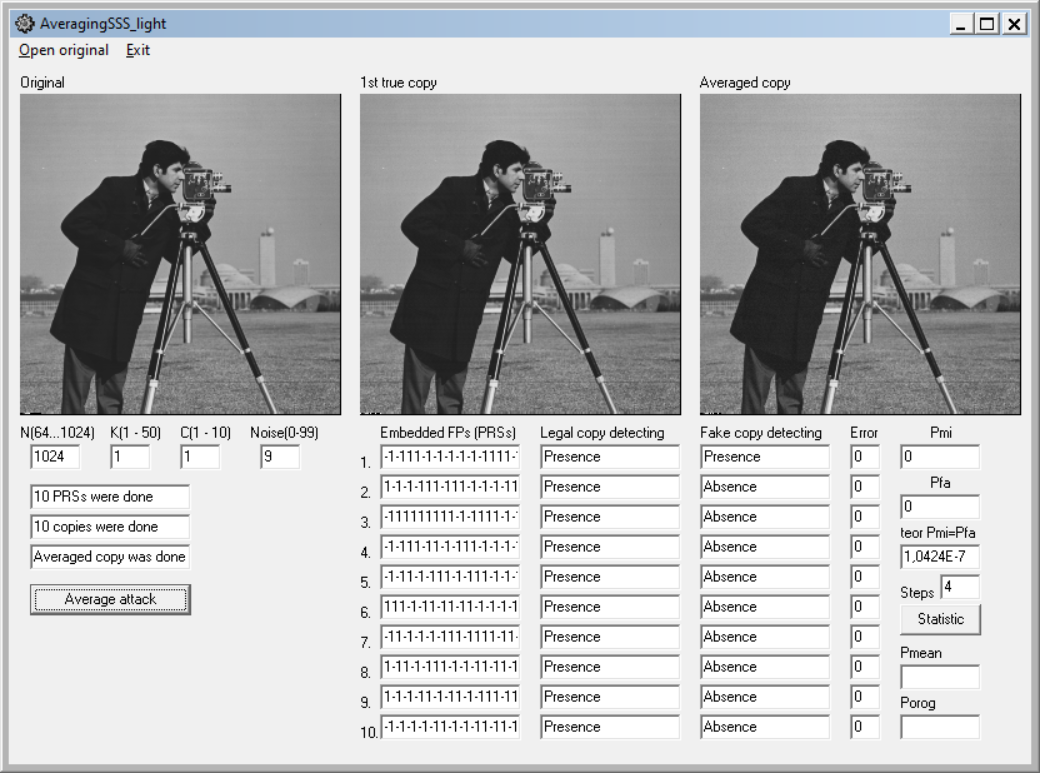

Исследования при значениях N=1024 (длина ШПС сигнала), K=1 (амплитуда вложения ШПС) и Noise = 9 (аддитивный шум атаки):
При Noise = 16:
При Noise = 25:
При Noise = 36:
При Noise = 49:
N |
K |
Noise |
teor Pmi = Pfa |
Pmean |
256 |
1 |
9 |
0.0045538 |
0 |
16 |
0.024538 |
0,0125 |
||
25 |
0.058152 |
0.0375 |
||
36 |
0.096646 |
0.0625 |
||
49 |
0.13421 |
0 |
||
256 |
5 |
9 |
2.0018E*19 |
0 |
16 |
1.2827E*14 |
0 |
||
25 |
2.1964E*11 |
0.05 |
||
36 |
3.7752E*9 |
0.1 |
||
49 |
1.4684E*7 |
0.1 |
||
256 |
10 |
9 |
1.0091E*31 |
0 |
16 |
1.0058E*26 |
0.0125 |
||
25 |
1.0919E*22 |
0.025 |
||
36 |
2.0018E*19 |
0.05 |
||
49 |
8.8949E*17 |
0.05 |
||
512 |
1 |
9 |
0.00011246 |
0 |
16 |
0.0025584 |
0.0375 |
||
25 |
0.012367 |
0.0125 |
||
36 |
0.030869 |
0.0625 |
||
49 |
0.055349 |
0.0625 |
||
1024 |
1 |
9 |
1.0424E*7 |
0.025 |
16 |
3.8207E*5 |
0.0125 |
||
25 |
0.00072212 |
0.0125 |
||
36 |
0.003899 |
0,075 |
||
49 |
0.011308 |
0.0375 |
Вывод:
В данной лабораторной работе исследовано качество изображения после вложения ЦВЗ и возможности их извлечения после атаки аддитивным шумом. При увеличении показателей вероятность теоретическая вероятность увеличивается, а экспериментальная вероятность остаётся на примерно равном значении (при заданном “Steps=4”). Визуально заметить изменения на изображении возможно при увеличении показателя “K”.
