Цель работы:
Создать и настроить распределенный коммутатор.
Задача:
•Создать распределенный коммутатор.
•Настроить распределенный коммутатор.
Порядок выполнения работы:
Щелкнули правой кнопкой мыши на своем дата-центре и выбрали
Distributed Switch, далее, New Distributed Switch. Ввели имя распределенного коммутатора (рис.1).
Рисунок 1 – Имя коммутатора
Выбор версии 6.5.0 – ESXI 6.5 (рис.2).
Рисунок 2 – Версия
3
Произвели настройку коммутатора параметров (рис.3).
Рисунок 3 – Параметры Проверили выбранные параметры конфигурации (рис.4).
Рисунок 4 – Конфигурация
Щелкнули правой кнопкой мыши по созданному распределенному коммутатору и выберите «Add and Manage Hosts». На странице «Select task»
оставили «Add hosts» и нажали кнопку Nехt (рис.5).
Рисунок 5 – Выбор задач
4

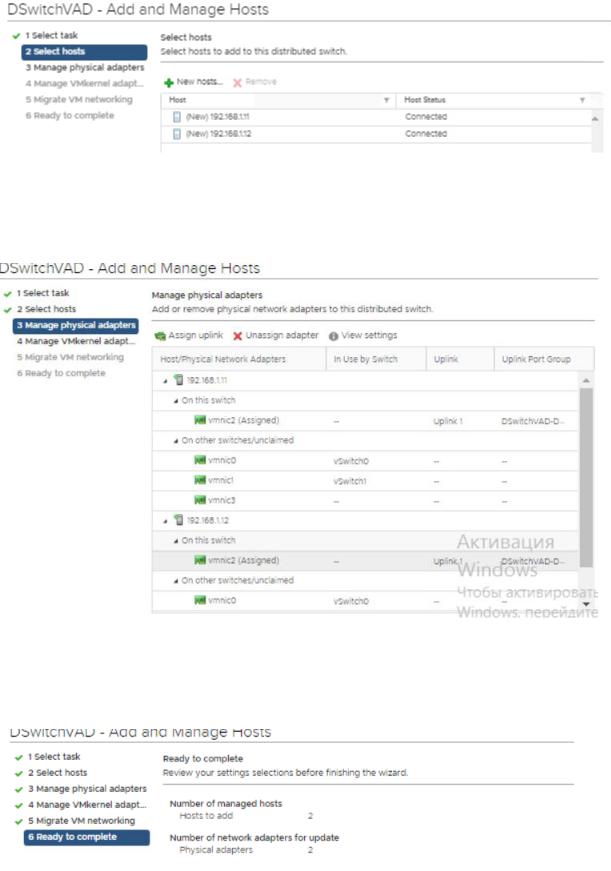

Выбрали нужные нам хосты (рис.6).
Рисунок 6 – Хосты Выбрали необходимый для распределенного коммутатора физический
адаптер vmnic2 (рис.7).
Рисунок 7 – Управление физичками адаптерами
На странице «Ready to complete» проверили выбранные параметры
(рис.8).
Рисунок 8 – Проверка
5
Просмотр Uplink 1, для подтверждения установки vmnic на ESXi-хосте
(рис. 9).
Рисунок 9 – Uplink
Запустили мастер переноса виртуальной машины. Перенесли виртуальную машину из сети стандартного коммутатора в группу портов распределенного коммутатора. (рис.10 – 11).
Рисунок 10 – Запуск миграции сети
Рисунок 11 – Выбор VM
6
Проверили итоговые настройки (рис.12).
Рисунок 12 – Проверка настоек Проверка работы “Network adapter” (рис.13).
Рисунок 13 – Adapter
Убедились, что виртуальная машина имеет полное подключение к сети,
применили команду ping (рис.14).
Рисунок 14 – Ping
7
Перенесли виртуальную машину с распределенного коммутатора обратно на стандартный vSwitch (рис.15).
Рисунок 15 – Возврат
Вывод:
В данной лабораторной работе был создан и настроен распределенный коммутатор. Был проделан перенос виртуальной машины из сети стандартного коммутатора в группу портов распределенного коммутатора.
Произведена настройка сети, подготовка виртуальных машин и физических устройств, которые должны были подключаться к виртуальной сети. Затем был создан и настроен сам распределенный коммутатор, который позволил обеспечить связь между виртуальными машинами и физическими устройствами.
В конце вернули виртуальную машин обратно на стандартный vSwitch.
