Кластер с014 п Графические задачи, кластеры Кинематика вращательного движения твердого тела.П ( 15 шт)

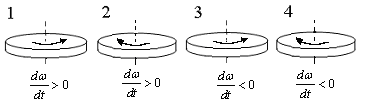

1 . [Уд3] (ВОМ) Диски, угловые ускорения которых направлены вверх, представлены под номерами (стрелки на рисунках указывают направления вращения):

1) 1

2) 2

3) 3

4) 4

:1,4

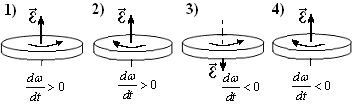

2 . [Уд1] (ВО1) На рисунке стрелками показаны направления вращения дисков и указано, как изменяется угловая скорость со временем. Неправильно показано направление углового ускорения на рисунке под номером …

1) 1

2) 2

3) 3

4) 4

:2

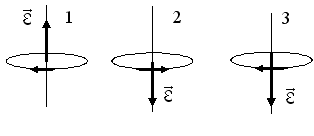

3. [Уд1] (О) Верно указано направление вектора углового ускорения тела, совершающего равноускоренное вращение на рисунке под номером …

:3

4 . [Уд3] (ВОМ) На графике представлена зависимость угла поворота φ вращающегося по окружности тела от времени t. Начальная угловая скорость . Номера утверждений, справедливых для этого движения:

1) угловая скорость вращения постоянна

2) линейная скорость движения равномерно возрастает

3) нормальное ускорение постоянно по величине

4) угловое ускорение постоянно и не равно нулю

: 1,3,4

5. [Уд1] (О) На графике представлена зависимость угла φ поворота вращающегося тела от времени t. Угловая скорость вращения тела равна нулю в момент времени t = … с.

:2

6 . [Уд1] (О) На графике представлена зависимость угла φ поворота вращающегося тела от времени t. Тело ускоренно вращается в течение … с

:2

7 . [Уд1] (О) На рисунке приведен график зависимости модуля углового ускорения вращающегося тела от времени. Вращение тела с постоянной угловой скоростью соответствует участку графика под номером …

:4

8 . [Уд1] (О) На рисунке приведен график зависимости модуля углового ускорения вращающегося тела от времени. Равноускоренное вращение тела соответствует участку графика под номером …

:2

9 . [Уд1] (ВО1) Тело вращается вокруг неподвижной оси. Зависимость проекции угловой скорости от времени показана на рисунке. Проекция углового ускорения тела равна … рад/с².

1) – 0,5

2) 0,5

3) – 5

4) 5

:3

1 0. [Уд1] (ВО1) Диск радиуса R начинает вращаться из состояния покоя в горизонтальной плоскости вокруг оси Z, проходящей перпендикулярно его плоскости через его центр. Зависимость проекции угловой скорости от времени показана на графике. Угловое ускорение точки в момент времени t₁ = 2 с равно … рад/с².

1) 1

2) 2

3) 0

4) – 1

:3

1 1. [Уд1] (ВО1) На графике представлены зависимости угла φ поворота двух вращающихся по одной окружности тел от времени t. Сравнивая величины угловых скоростей, можно утверждать, что

1) скорость второго тела в два раза больше, чем у первого

2) скорость первого тела в два раза больше, чем у второго

3) скорости обоих тел одинаковы

4) конкретного ответа дать нельзя

:2

1 2. [Уд1] (О) На графике представлена зависимость угловой скорости ω, вращающегося тела, от времени t. Величина углового ускорения равна … рад/с².

:4

1 3. [Уд1] (ВО1) Твердое тело начинает вращаться вокруг оси ОZ с угловой скоростью, проекция которой изменяется со временем, как показано на графике. Максимальная величина углового ускорения соответствует интервалу времени от …

1) 0 до 2 с

2) 2 с до 6 с

3) 6 с до 8 с

4) 8 с до 10 с

:1

1 4. [Уд1] (ВО1) На рисунке показаны начальная ω₁=10 рад/с и конечная ω₂=5 рад/с скорости вращения абсолютно твердого тела для интервала времени Δt=10 с. Про величину и направление углового ускорения можно сказать, что

1) ε= 1 рад/с, направлено вверх

2) ε= 1 рад/с, направлено вниз

3) ε= 0,5 рад/с, направлено вверх

4) ε= 0,5 рад/с, направлено вниз

:4

1 5. [Уд1] (О) Твердое тело начинает вращаться вокруг оси ОZ. Проекция угловой скорости изменяется во времени, как показано на графике. Положительную и постоянную во времени проекцию углового ускорения на ось вращения тело имеет на участке, обозначенном на рисунке номером …

:2
