ОТЧЕТ

по лабораторной работе №3 по дисциплине «Проектирование распределенных систем управления»

Тема: «Формирование области ввода-вывода»

Студентка гр. 9091 Боброва Н.Ю.

Преподаватель Грудяева Е.С.

Санкт-Петербург

2024

Цель работы

Изучение устройства и способа подключения программируемого логического контроллера (ПЛК) Simatic S7-313C, изучение среды разработки Simatic Step7, получение навыков применения системы кодирования.

Содержание работы

1. Создание проекта, добавление CPU.

2. Настройка адреса ввода-вывода.

№ Варианта

2

Вид сигнала	Адрес	Обозначение области памяти
Дискретные входы	122	I 100.0 (нулевой бит байта 100 в области I)
Дискретные выходы	122	Q 256.7 (7 бит байта 256 в области Q)
Аналоговые входы	222	IW 500 (слово в области I, адрес байта 500, занимает 2 байта)
Аналоговые выходы	222	QW 550 (слово в области Q, адрес байта 550, занимает 2 байта)
Вход скоростного счета	322
Выход скоростного счета	322

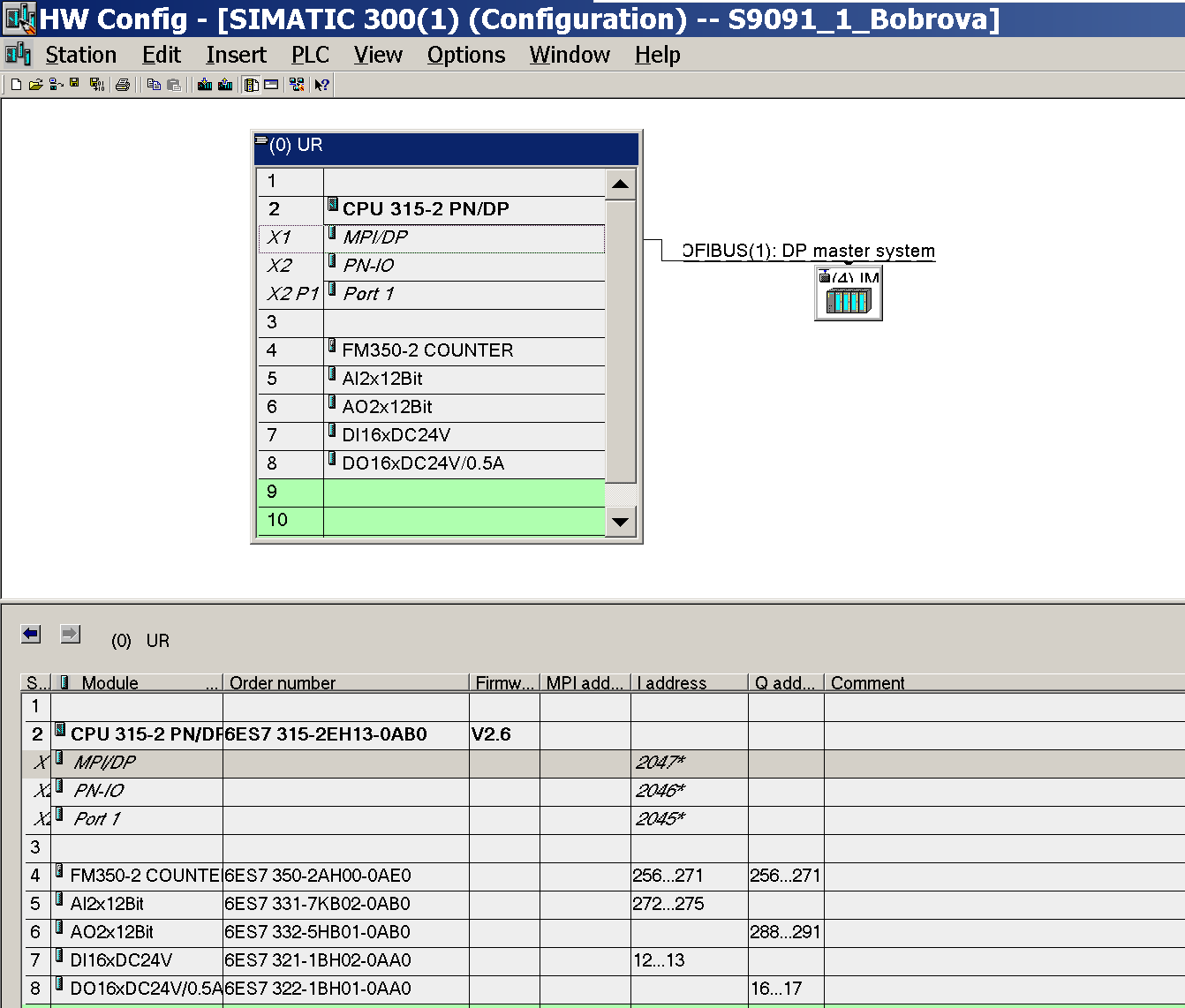

1. Создание проекта и добавление CPU

Используем созданный проект из лабораторной работы №2

2. Настройка адреса ввода-вывода.

Настраиваем адреса ввода-вывода в соответствии с вариантом задания

3. Вывод

В данной работе были получены навыки конфигурирования входных и выходных сигналов аппаратуры.
