МИНОБРНАУКИ РОССИИ

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

«ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)

ОТЧЕТ

по лабораторной работе №2 по дисциплине «Проектирование распределенных систем управления»

Тема: «Связь устройств по PROFIBUS-интерфейсу»

Студентка гр. 9091 Боброва Н.Ю.

Преподаватель Грудяева Е.С.

Санкт-Петербург

2024

Цель работы

Добавление в систему устройств на шине Profibus, создание разветвлённой системы с централизованным управлением, реализация заданного алгоритма управления.

Содержание работы

1. Конфигурирования оборудования и создании сети PROFIBUS

2. Загрузка аппаратной конфигурации в контроллер и переход в режим ONLINE

№ Варианта	№ Стенда
2	4

№	Артикул	Наименование
1	6ES7 400-1JA01-0AA0	Стойка монтажная, UR2
2	6ES7 405-0KA02-0AA0	Блок питания, РS 405, 10А, 24DC/5DC
3	6ES7 416-2XN05-0AB0	Модуль центрального процессора, CРU 416-2
4	6GK7 443-1EX11-0XE0	Модуль коммуникационный, CР 443-1
5	6ES7153-1AA03-0XB0	Модуль интерфейсный, IМ153-1
6	6ES7331-7KF02-0AB0	Модуль аналогового ввода, SМ 331, AIх8, I/U/ТП/RTD, 9/12/14бит
7	6ES7332-5HB01-0AB0	Модуль аналогового вывода, SМ 332, AOx2 U/ I; 11/12 БИТ
8	6ES7321-1BH02-0AA0	Модуль дискретного ввода, SМ 321, DIх16, 24DC, общ."+"
9	6ES7322-1BH01-0AA0	Модуль дискретного вывода, SМ 322, DОх16, 24DC

1. Конфигурация оборудования стенда

Создание сети Profibus

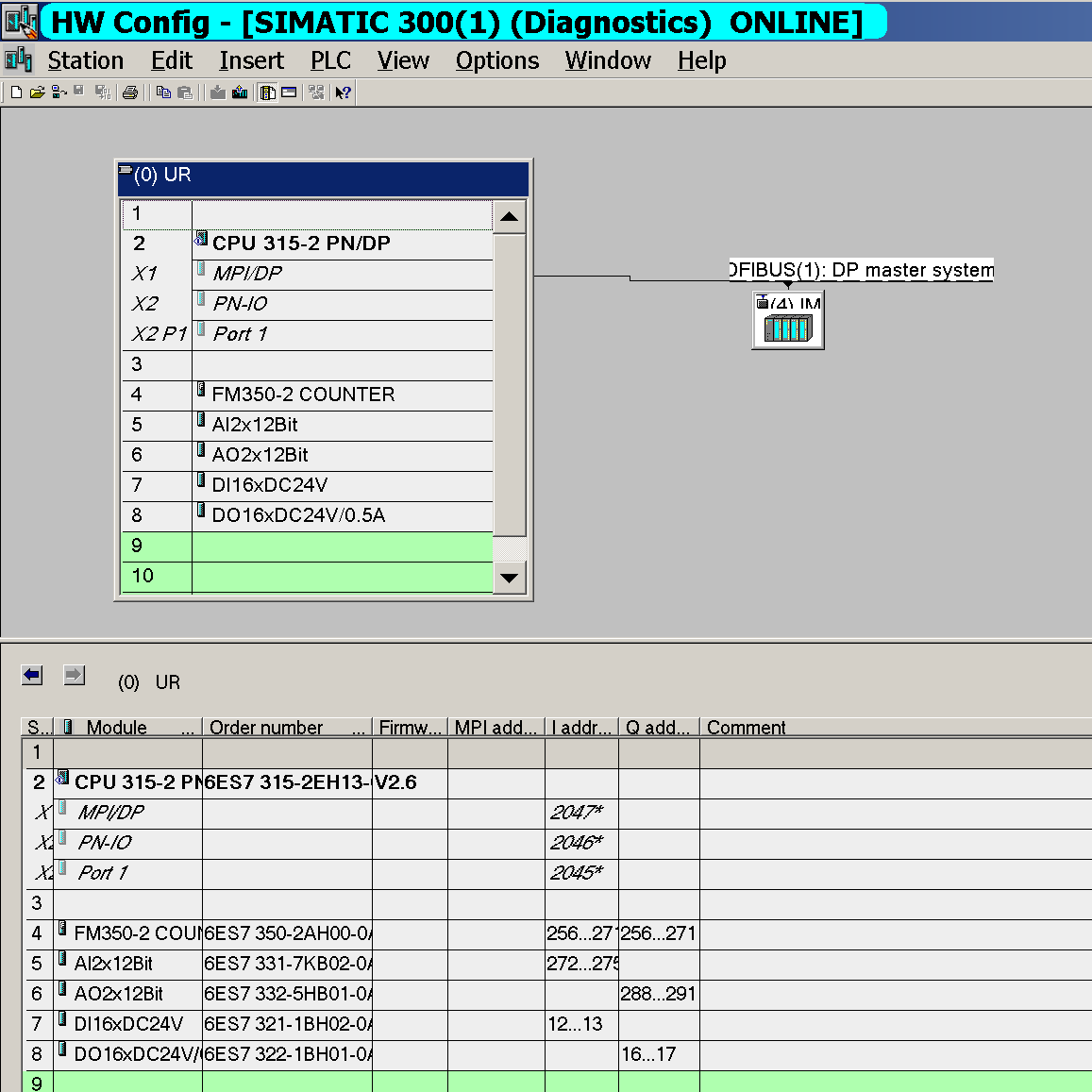

Укомплектованная монтажная стойка с настроенными адресам Profibus

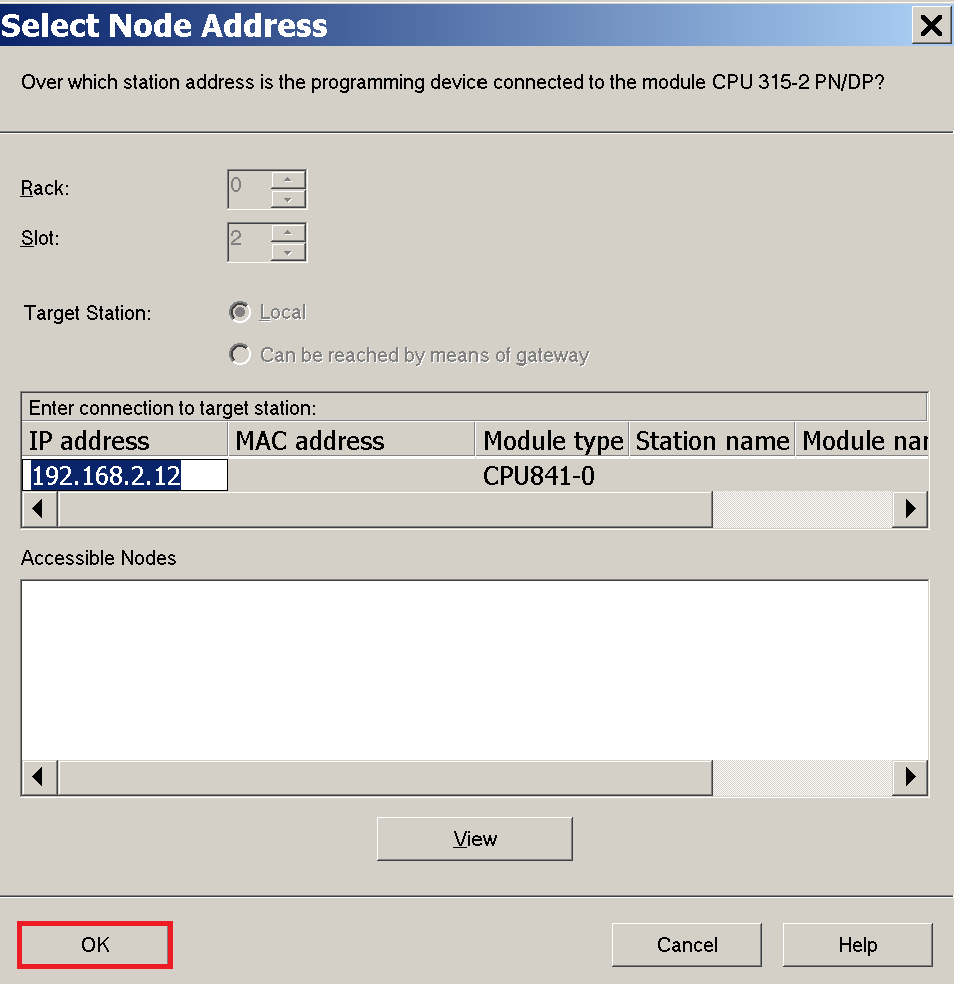

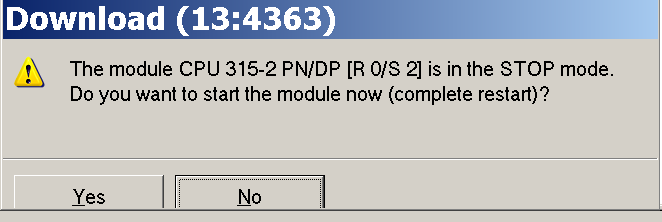

2. Загрузка аппаратной конфигурации.

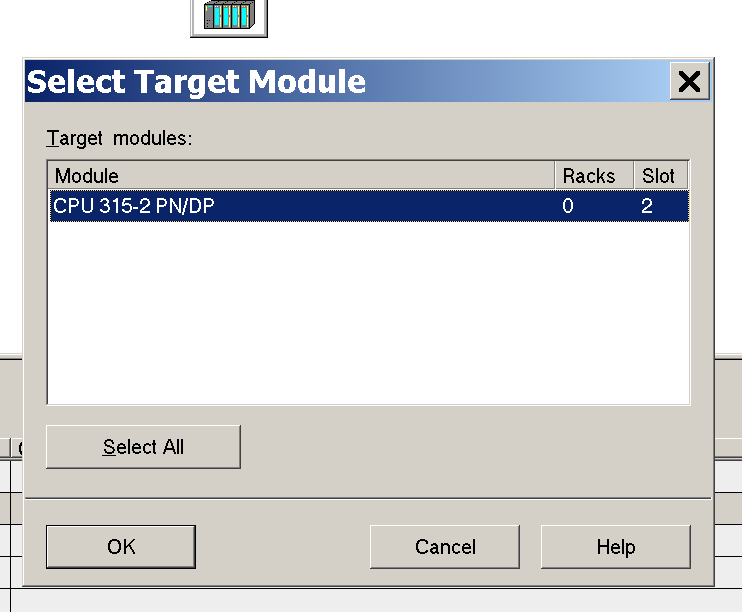

Выбор модуля для загрузки аппаратной конфигурации

3. Вывод

В данной лабораторной работе были получены навыки создания проекта аппаратной конфигурации, используя SIMATIC Manager, был получен навык добавление в систему устройств на шине Profibus, была произведена загрузка аппаратной конфигурации в контроллер.
