МИНОБРНАУКИ РОССИИ

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

«ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)

ОТЧЕТ

по лабораторной работе №1 по дисциплине «Проектирование распределенных систем управления»

Тема: «Загрузка аппаратной конфигурации по Ethernet»

Студентка гр. 9091 Боброва Н.Ю.

Преподаватель Грудяева Е.С.

Санкт-Петербург

2024

Цель работы

Ознакомление с ПО Simatic Step 7, осуществление связи с контроллером, загрузка аппаратной конфигурации в PLC.

Содержание работы

1. Создание проекта аппаратной конфигурации, используя SIMATIC Manager.

2. Загрузка аппаратной конфигурации в контроллер. Осуществление связи с PLC по IP-адресу.

3. Запись конфигурации в долговременную память.

№ Варианта

№ Стенда

2

2

Артикул

Наименование

1

6ES7 390-1???0-0AA0

Лежит в папке Simatic -300 > Racks

Стойка монтажная, UR

2

6ES7 315-2EH13-0AB0

Центральный процессор CPU 315-2 PN/DP

3

6ES7 350-2AH00-0AE0

Счетчик

4

6ES7 331-7KB02-0AB0

Модуль аналогового ввода

5

6ES7 332-5HB01-0AB0

Модуль аналогового вывода

6

6ES7 321-1BH02-0AA0

Модуль дискретного ввода

7

6ES7 322-1BH01-0AA0

Модуль дискретного вывода

  1. Конфигурирование аппаратных средств

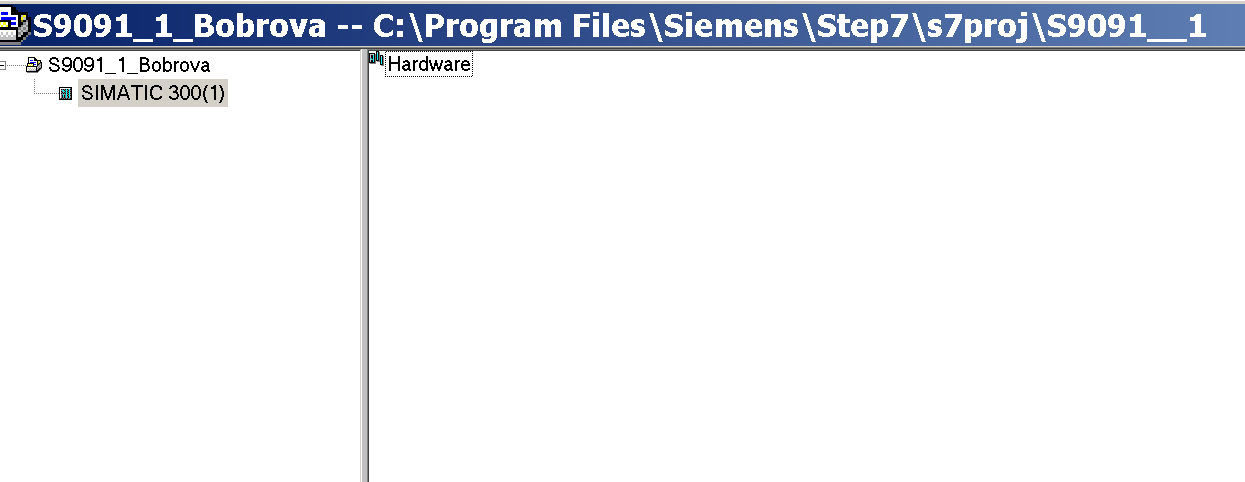

Создаем новый проект, создаем станцию SIMATIC 300

Рис. 1

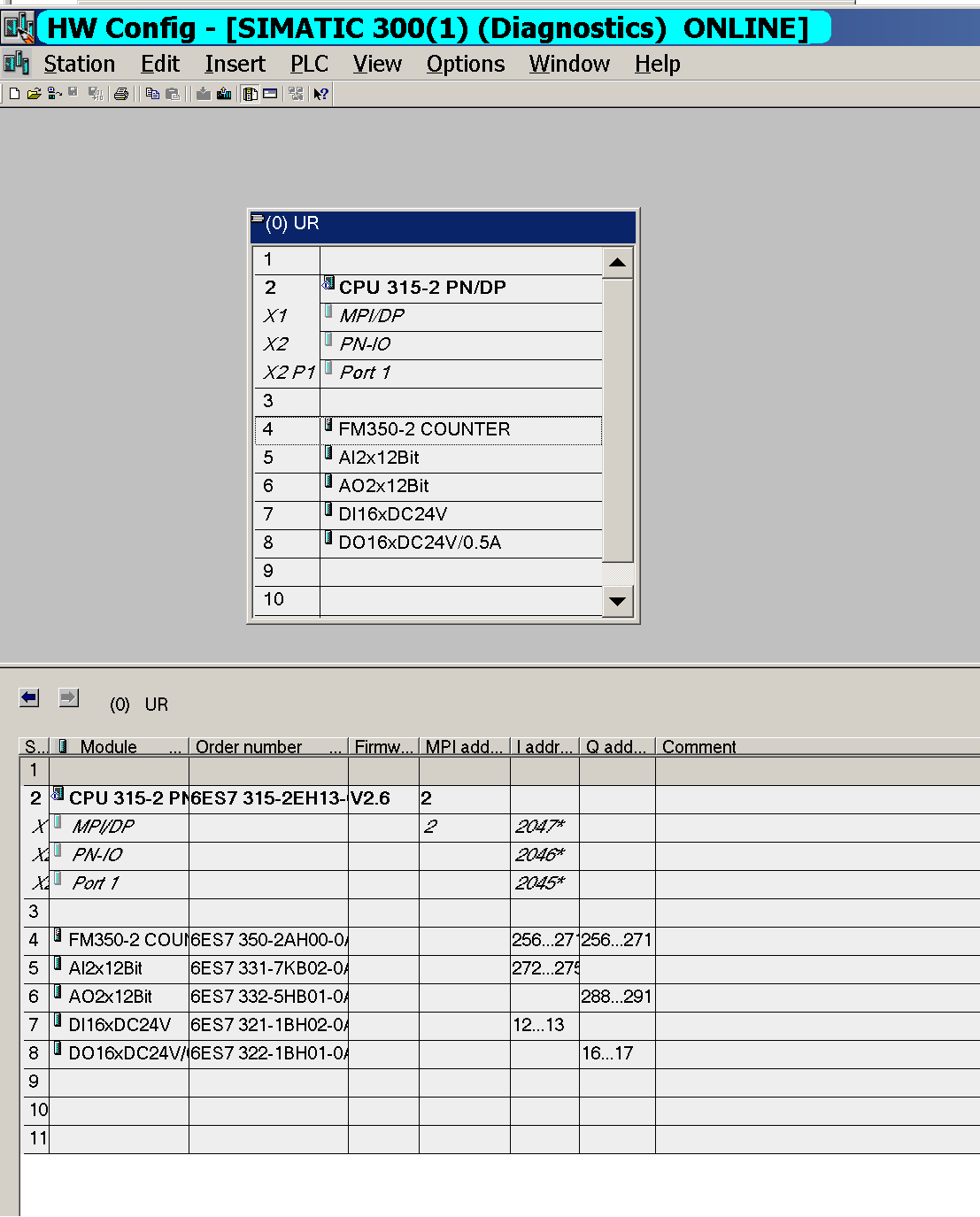

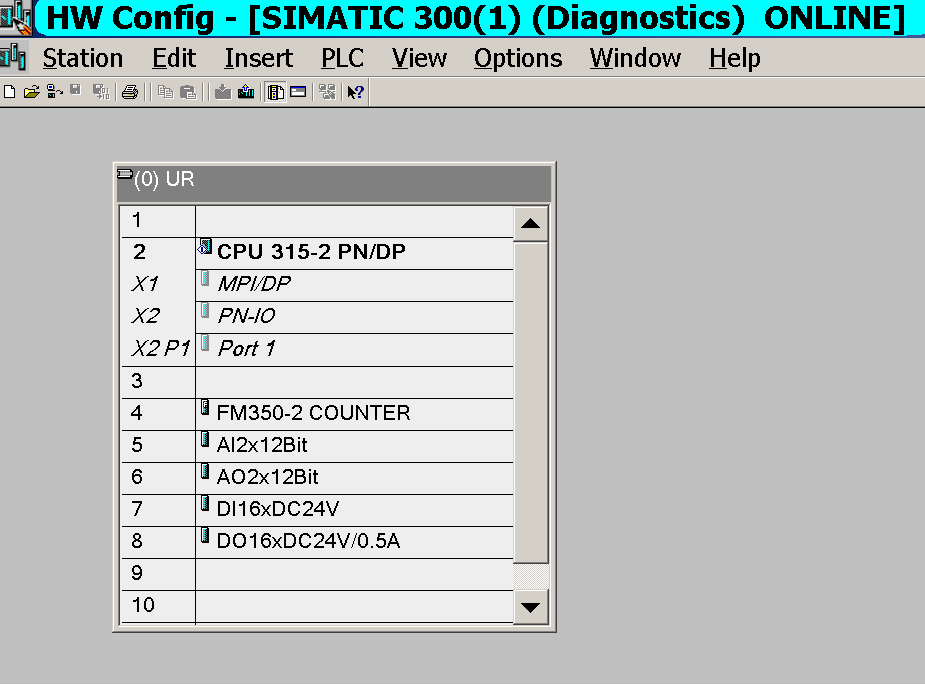

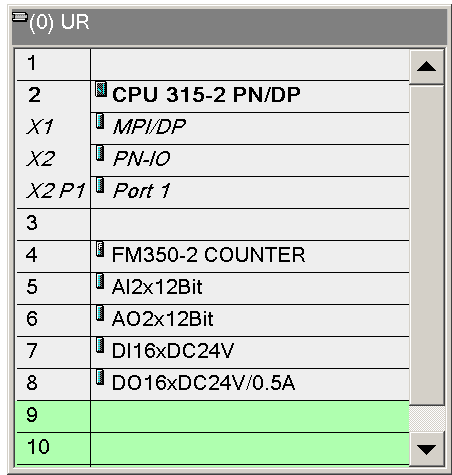

Укомплектованная монтажная стойка для 300 контроллера

Рис. 2

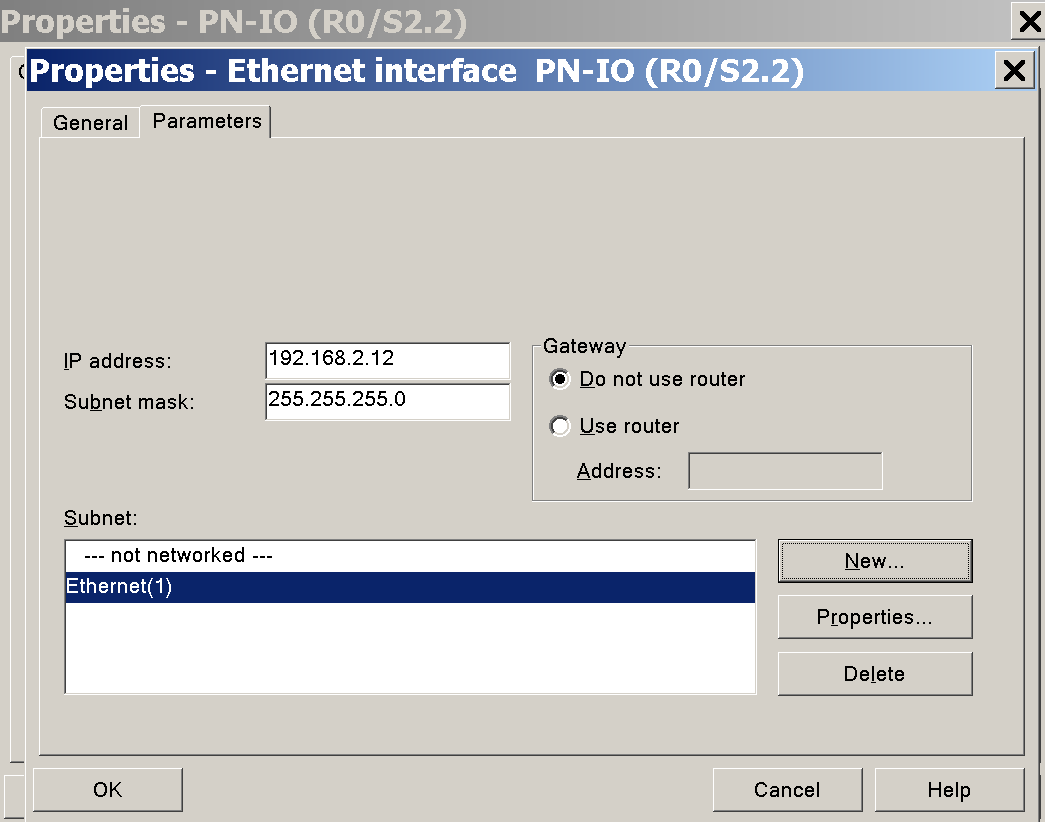

  1. Настройка интерфейса Ethernet

Установка IP-адреса 192.168.№варианта.№варианта+10

Рис. 3

Сохраняем конфигурацию

Рис. 4

  1. Загрузка и подключение к симулятору

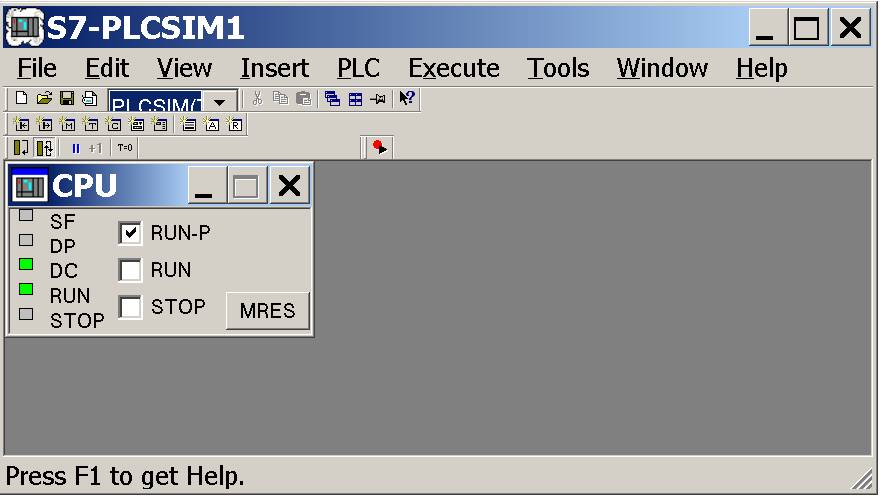

Запускаем симулятор и выбираем интерфейс, переводим переключатель на RUN-P

Рис. 5

Рис. 6 Производим запись в долговременную память

Рис. 7

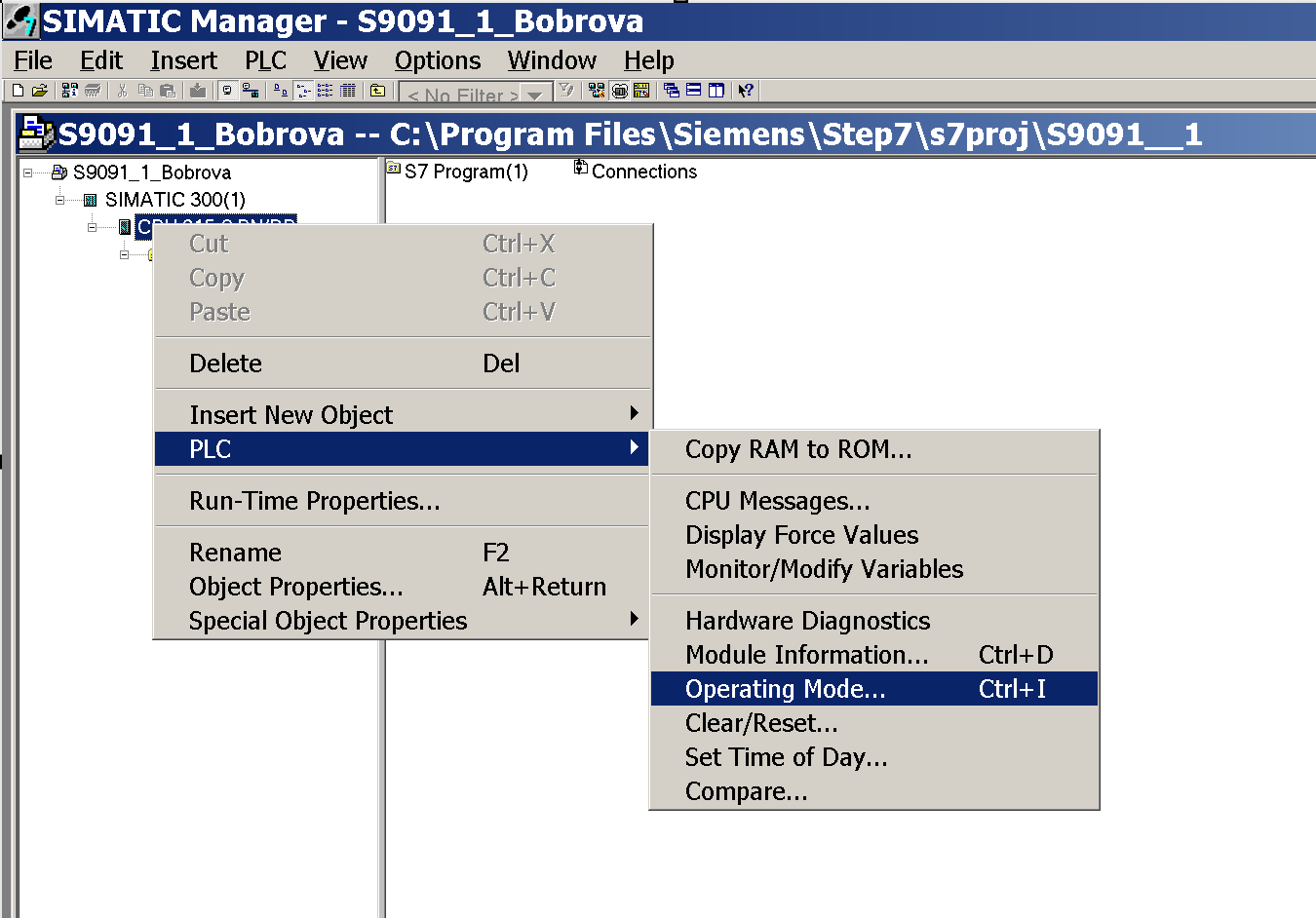

Открываем режим управления контроллером

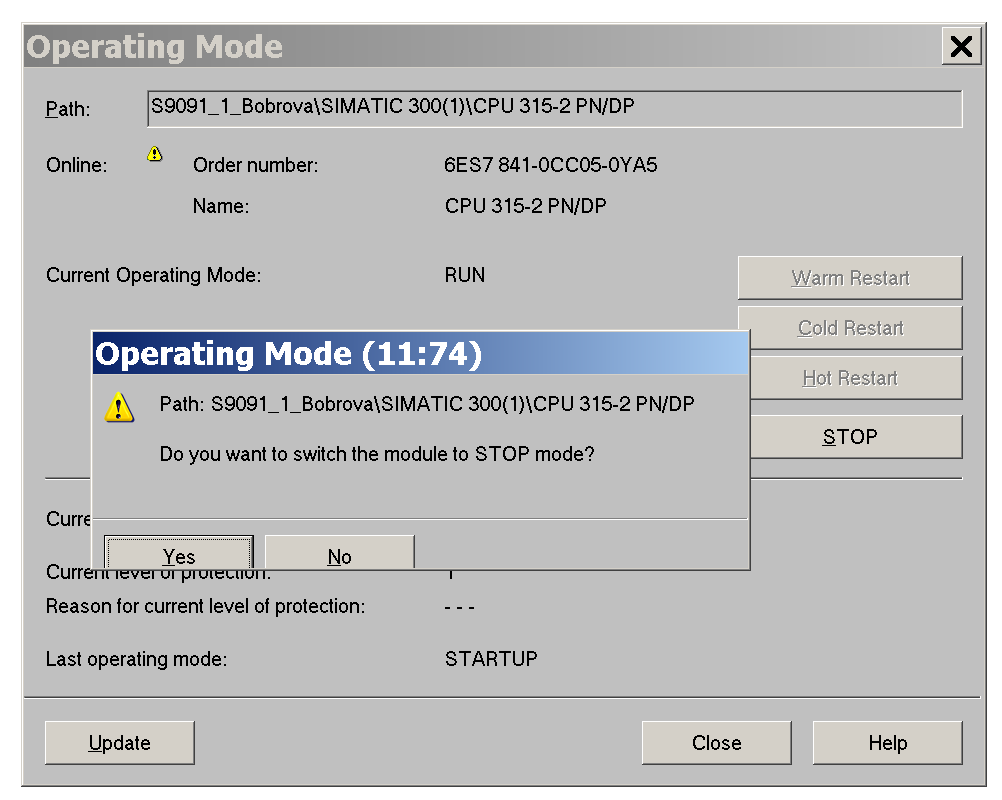

Производим удаленную остановку и запуск симулятора

Рис. 9

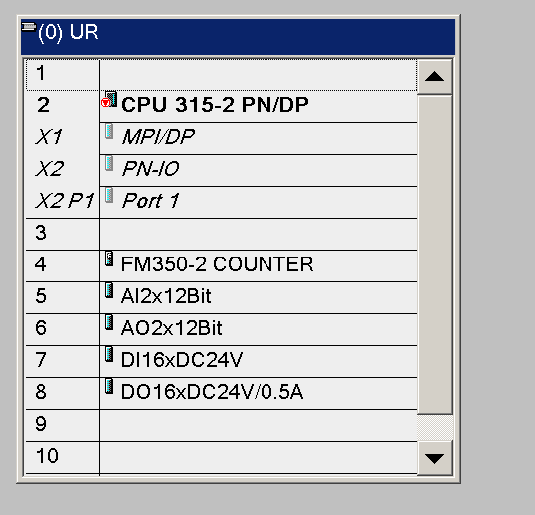

Устройство поменяло цвет индикаторов Рис. 10

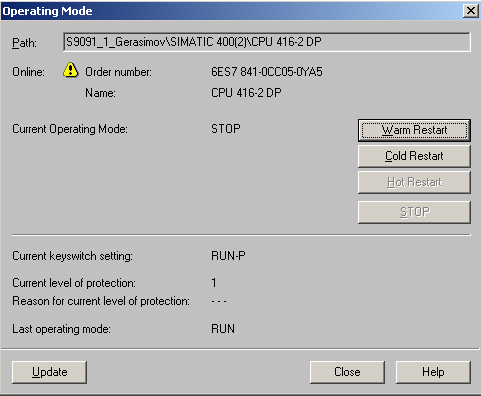

Запускаем, нажав Warm Restart

Рис. 11

Запустили контроллер

Рис. 12

Рис. 13

  1. Вывод

В данной лабораторной работе были получены навыки создания проекта аппаратной конфигурации, используя SIMATIC Manager, был получен навык работы с интерфейсом SIMATIC Manager, была произведена загрузка аппаратной конфигурации в симулятор и настройка связи с PLС по сети, сохранение конфигурации в долговременной памяти.
