Принципы и средства структурного подхода к разработке по.
Структурный подход к разработке ПО основан на разбиении системы на более мелкие компоненты, которые могут быть разработаны и тестированы отдельно.
Принципы структурного подхода:
Разбиение на модули: система разбивается на модули, каждый из которых выполняет определенную функцию.
Иерархия модулей: модули объединяются в иерархическую структуру, где каждый уровень выполняет более высокоуровневую функцию.
Модульная связность: модули должны быть связаны только с теми модулями, которые необходимы для выполнения их функций.
Модульная независимость: модули должны быть независимыми друг от друга, чтобы изменения в одном модуле не влияли на другие модули.
Структурное программирование: использование структурных конструкций (циклы, условные операторы) для организации логики программы.
Тестирование модулей: каждый модуль должен быть протестирован отдельно, чтобы убедиться в его правильной работе.
Средства структурного подхода включают языки программирования, которые поддерживают структурные конструкции, такие как C, C++, Java, Python и другие. Также используются средства для управления проектами, такие как системы контроля версий, тестирования и сборки кода.
Методология структурного анализа и проектирования sadt.

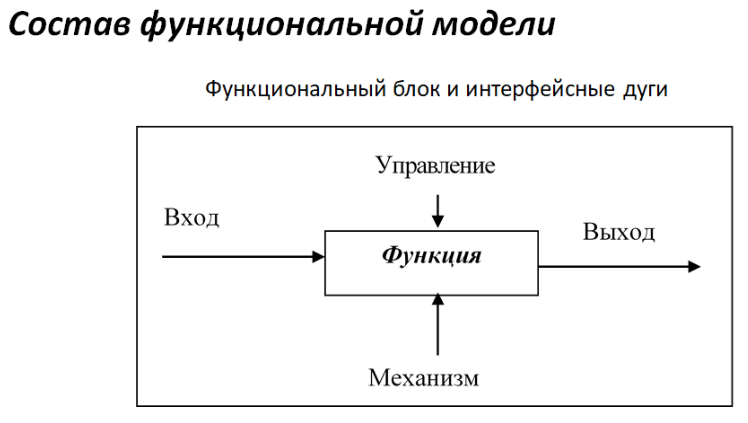

Одним из методов функционального моделирования является:
SADT (structured analysis and design technique) — методология структурного анализа и проектирования, интегрирующая процесс моделирования, управление конфигурацией проекта, использование дополнительных языковых средств и руководство проектом со своим графическим языком.
Диаграммы потоков данных: внешние сущности, системы и подсистемы, процессы, хранилища данных, потоки данных. Нотация Гейна – Сарсона.
Диаграммы потоков данных (DFD) - средство моделирования функциональных требований к проектируемой базе данных.
Цель DFD - продемонстрировать, как каждый процесс преобразует свои входные данные в выходные и выявить отношения между процессами.
Состав диаграмм потоков данных:
внешние сущности - материальные объекты или физические лица, представляющие источник или приемник информации;
системы и подсистемы;
процессы - преобразование входных потоков данных в выходные в соответствии с определенным алгоритмом;
накопители данных - абстрактное устройство для хранения информации, которую можно в любой момент поместить в накопитель и через некоторое время извлечь;
потоки данных - информация, передаваемая через некоторое соединение от источника к приемнику.

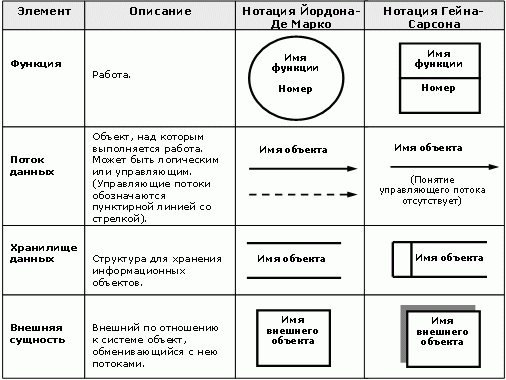

Нотация Гейна-Сарсона:

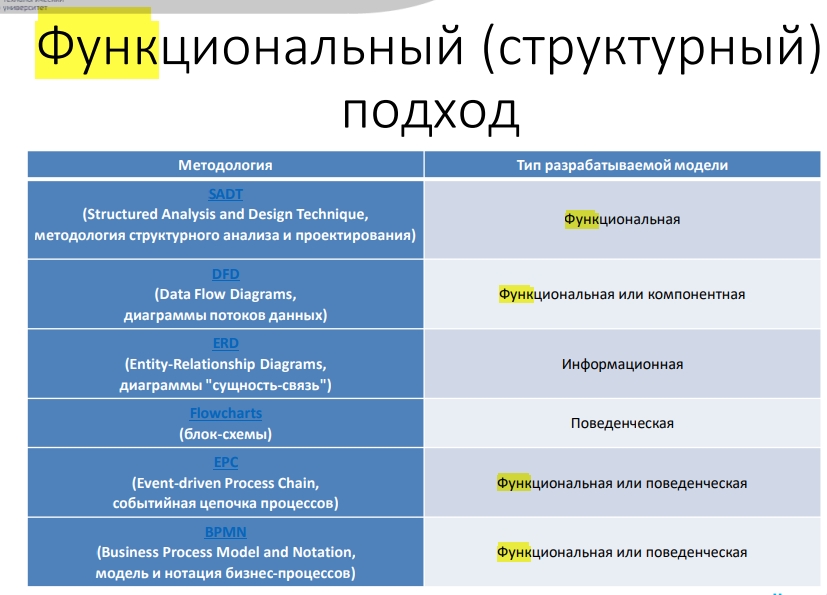

Сравнительный анализ sadt-моделей и диаграмм потоков данных.
Функциональные модели, используемые на стадии проектирования.
Модели (идут в разнобой):
Модель предметной области (ER-модель) - позволяет описать основные объекты и их отношения в предметной области, на которую будет создаваться БД.
Модель потоков данных (DFD-модель) - позволяет описать потоки информации в предметной области и процессы, которые преобразуют эту информацию.
Модель случаев использования (Use Case-модель) - описывает, как пользователи будут использовать систему и какие задачи они будут выполнять.
Модель функций и задач (Function-Task-модель) - описывает функциональные требования к системе и задачи, которые должна выполнять система.
Модель элементов данных (Data Element-модель) - описывает структуру данных, которые будут использоваться в системе.
Виды моделей системы:
Концептуальная модель - помогает определить требования к БД на основе предметной области.
Логическая модель - позволяет создать абстрактное представление о структуре данных.
Физическая модель - представляет физическую реализацию логической модели и описывает, как данные будут храниться в реляционных таблицах.
