Полевой транзистор принцип работы, характеристики, устройство.

Полевыми транзисторами называют активные полупроводниковые приборы, обычно с тремя выводами, ток в которых управляется электрическим полем и обусловлен дрейфовым движением основных носителей

Также они называются униполярными, это значит, что в процессе протекания тока у них участвует только один вид носителей заряда (или электроны, или дырки).

Канал – область полупроводникового кристалла p- или n-типа, через которую проходит ток основных носителей.

Исток – полупроводниковая область, из которой основные носители вводятся в канал.

Сток - полупроводниковая область, через которую основные носители выводятся из канала.

Затвор – электрод, на который подается напряжение, управляющее величиной тока, проходящего через канал, или, иначе говоря, управляющее электрическим сопротивлением канала.

Р азличают полевые транзисторы с управляющим p-n переходом и с изолированным затвором.

с управляющим p-n переходом

Характер изменения тока через канал будет определяться зависимостью толщины обеднённого слоя от приложенного напряжения.

Напряжение на пн-переходе определяется: напряжением затвора-истока, омическим падением на сопротивлении канала, вызываемым протекающим по нему током стока.

Толщина канала меняется в зависимости от приложенного натяжения, таким образом толщина большая у истока и уменьшается по мере приближения к стоку.

При увеличении напряжения, растет толщина обеднённой области и соответственно зависимость тока от напряжения линейна. (Участок оа). Далее по мере роста напряжения пн переход будет занимать большую часть канала. Зависимость перестает быть линейной.

П ри некотором напряжении Uнас пн переходы почты смыкаться, в этой части канала сопротивление выше, чем в остальной области. Это сопротивление и будет определять ток стока.

и с изолированным затвором

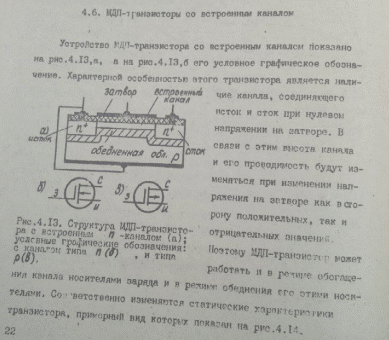

Встроенный канал - транзистор открыт изначально, закрывается подачей напряжения на затвор. Индуцированный канал - наоборот, начальная проводимость отсутствует, открывается подачей напряжения на затвор.
