Габаритные и присоединительные размеры

16с14нж, 16лс14нж, 16нж14нж, 16нж14нж1 (КПО 25)

Обозначение	Размеры, мм											n	Масса, кг
	DN	L	D	D1	D2	D6	H	h	h2	b	d
КПО 40-25	40	200	145	110	88	76	117	3	3	14	18	4	11

26

Клапан предохранительный 17с17нж, 17лс17нж, 17нж17нж

DN 200 мм PN 16 кгс/см2

Клапан предохранительный 17с17нж, 17лс17нж, 17нж17нж Ду200 Ру16 предназначен для защиты оборудования от недопустимого превышения давления путем автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод. Клапан обеспечивает прекращение сброса при восстановлении рабочего давления. Клапан герметичен по отношению к внешней среде. Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80 (исп. 1, ряд 2 PN 16 кгс/см2 – на входе; исп. 1, ряд 2 PN 6 – на выходе).

Рабочая среда – жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой (вода, пар, воздух, жидкие нефтепродукты, масляные фракции).

Температура рабочей среды – от -40°С до +425°С. Температура окружающей среды – от -40°С до +40°С. Давление закрытия Pз – не менее 0,8Рн.

Габаритные и присоединительные размеры

17с17нж, 17лс17нж, 17нж17нж

DN, мм	Размеры, мм																Масса, кг
	D	D1	D2	DN1	D3	D4	D5	L	L1	H	H1	dc	n	d	n1	d1
200	335	295	268	300	435	395	365	280	320	1060	985	142	8	22	12	22		180

27

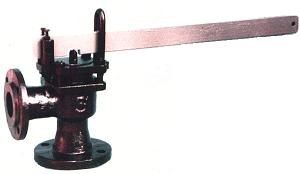

Клапан предохранительный рычажно-грузовой 17ч18бр, 17ч18нж

D N 50, 80, 100 мм PN 16 кгс/см2

Клапан предохранительный рычажно-грузовой 17ч18бр, 17ч18нж Ду50, Ду80, Ду100 Ру16 предназначен для сброса среды при повышении давления сверх допустимого на стационарных паровых и водогрейных котлах, резервуарах или трубопроводах. Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80. Рабочая среда – вода, пар и другие жидкие и газообразные среды, нейтральные по отношению к серому чугуну. Температура рабочей среды – от -15°С до +225°С. Установочное положение клапана – вертикальное, крышкой вверх. Материал основных деталей: корпус, крышка, золотник – СЧ18, уплотнительные поверхности – ЛС59-1, нержавеющая сталь.
