Кран шаровой кш-80 вилн.491825.001 (0,6-80-60)
DN 80 мм PN 6 кгс/см2
К
ран
шаровой КШ-80 ВИЛН.491825.001 (0,6-80-60) Ду80 Ру6
предназначен для установки на трубопроводах
в качестве запорного устройства.
Присоединение
к трубопроводу – фланцевое.
Рабочая
среда – cветлые нефтепродукты (бензины
этилированные и неэтилированные,
дизельное топливо, керосин) без наличия
механических примесей, природный
газ.
Класс герметичности – "А"
по ГОСТ 9544-93.
Уплотнение – фторопласт
4.
Климатическое исполнение – У1, ХЛ1
по ГОСТ 15150-69.
Гарантийный срок
эксплуатации – 18 месяцев.
Гарантийная
наработка – 3700 циклов.
Изготовление
и поставка по ТУ 3742-024-05749381-2000.

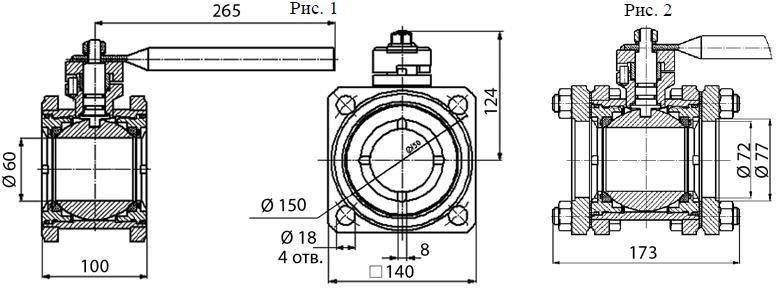

Габаритные и присоединительные размеры
КШ-80 ВИЛН.491825.001 (0,6-80-60)
Обозначение |
Рис. |
Температура рабочей среды, °С |
Материал корпуса |
Масса, кг |
ВИЛН.491825.0011 |
1 |
от -40°С до +80°С |
Сталь 20 |
7,6 |
14
Кран шаровой кш-80 вилн.491825.001 (0,6-80-60)
DN 80 мм PN 6 кгс/см2
К ран шаровой КШ-80 ВИЛН.491825.001 (0,6-80-60) Ду80 Ру6 предназначен для установки на трубопроводах в качестве запорного устройства. Присоединение к трубопроводу – фланцевое. Рабочая среда – cветлые нефтепродукты (бензины этилированные и неэтилированные, дизельное топливо, керосин) без наличия механических примесей, природный газ. Класс герметичности – "А" по ГОСТ 9544-93. Уплотнение – фторопласт 4. Климатическое исполнение – У1, ХЛ1 по ГОСТ 15150-69. Гарантийный срок эксплуатации – 18 месяцев. Гарантийная наработка – 3700 циклов. Изготовление и поставка по ТУ 3742-024-05749381-2000.
Габаритные и присоединительные размеры
КШ-80 ВИЛН.491825.001 (0,6-80-60)
Обозначение |
Рис. |
Температура рабочей среды, °С |
Материал корпуса |
Масса, кг |
ВИЛН.491825.001-03 |
2 |
от -40°С до +80°С |
сталь 20 |
11,2 |
ВИЛН. 491825.001-04 |
от -60°С до +80° С |
сталь 09Г2С |
15
К ран шаровой 11с38п, 11лс38п, 11нж38п (пз.39113)
DN 6-25 мм PN 160 кгс/см2
Кран шаровой 11с38п, 11лс38п, 11нж38п (ПЗ.39113) Ду6-25 Ру160 предназначен для установки в качестве запорного устройства на трубопроводах объектов газовой промышленности и химического производства.
Управление – ручное, рукояткой.
Рабочая среда: - для кранов из стали 20 и стали 09Г2С – неагрессивная – природный газ, взрывоопасный в смеси с воздухом, содержащий газоконденсат, конденсационную воду, метанол, диэтиленгликоль, механические примеси (до 50г на 1000мм3); размером до 0,2мм, возможно содержание углекислоты (до 1% объемных) и сероводорода (до 1% объемных); - для кранов из стали 10Х17Н13М3Т – агрессивная – природный газ, взрывоопасный в смеси с воздухом, содержащий сероводород (до 7% объемных), углекислоту (до 7% объемных); - для кранов из стали 12Х18Н9Т – сжиженные углеводородные газы, жидкие и газообразные среды, нейтральные к материалу основных деталей.
Температура рабочей среды:
- для кранов из стали 20 – от -40°С до +100°С; - для кранов стали 09Г2С, 12Х18Н9Т и 10Х17Н13М3Т – от -50°С до +100°С.
Герметичность затвора – класс "B" по ГОСТ 9544-93.
Присоединение: Рис. 1 – штуцерное по ГОСТ 2822-78; Материал уплотнительных колец в затворе – полиамид 6 (капролон В). Направление подачи рабочей среды – любое. Установочное положение на трубопроводе – любое. Климатическое исполнение – У1, ХЛ1 ГОСТ 15150-69.
Обозначение |
Таблица- фигура |
Материал корпуса |
Размеры, мм |
Масса, кг |
|||||
L |
L1 |
L2 |
H |
d |
d1 |
||||
ПЗ.39113-006 |
11с38п Ду6 |
ст.20 |
108 |
160 |
110 |
50 |
6 |
10 |
1,1 |
