Отчёт по лабораторной работе №1
.docxМинистерство цифрового развития связи и массовых коммуникаций
Ордена Трудового Красного Знамени
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
СВЯЗИ И ИНФОРМАТИКИ»
Кафедра «Экология, безопасность жизнедеятельности и электропитание»
Отчёт по лабораторной работе №1
«Исследование многофазных схем выпрямления»
Выполнила: студентка группы БСТ2104
Первухина Алиса Александровна
Проверил: к.т.н., доцент Савостин С.Д.
Москва, 2024 г.
Цель работы: Ознакомиться с принципом действия, режимами работы и параметрами многофазных схем выпрямления. Экспериментальное исследование работы трех многофазных схем выпрямления на нагрузку индуктивного характера и определение их основных параметров.
Схема лабораторного стенда

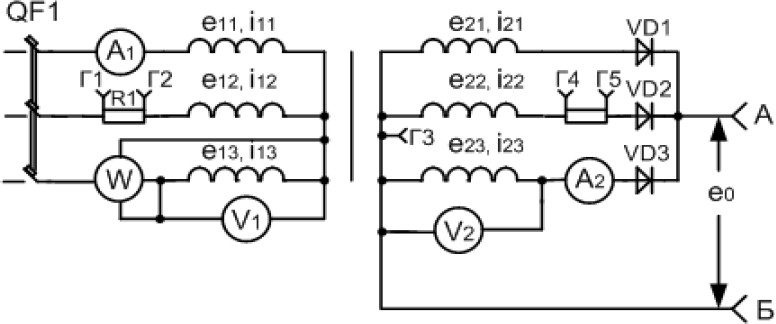

Рисунок 1 – Трёхфазная однотактная схема выпрямления

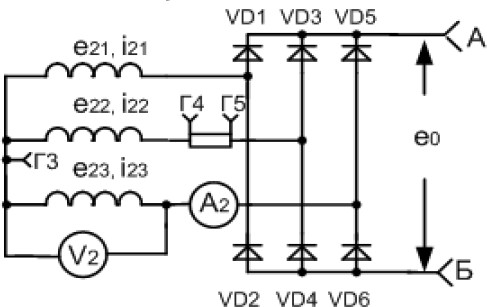

Рисунок 2 – Трёхфазная мостовая схема выпрямления

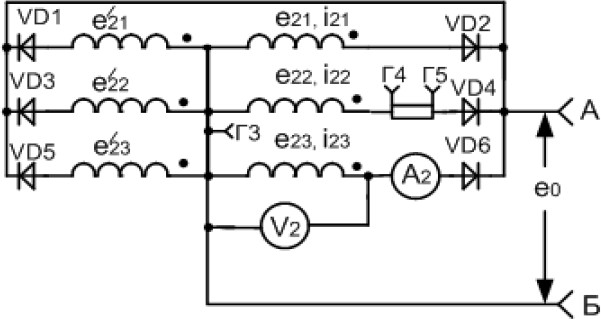

Рисунок 3 – Шестифазная однотактная схема выпрямления
Рисунок 4 – Схема подключения нагрузки
Выполнение работы
Трехфазная однотактная схема выпрямителя
𝑈1
= 220 В =
𝑐𝑜𝑛𝑠𝑡
При 𝐼н = 0 А — 𝑈н = 47 В.
Таблица 1 – Результаты измерений
Опытные данные |
||||||
𝐼н, А |
𝑈н, В |
𝑈0~, В |
𝑈2, В |
𝐼1, А |
𝐼2, А |
𝑃′1, Вт |
0,2 |
37,7 |
7,2 |
35 |
0,0055 |
0,0005 |
6 |
0,3 |
35,65 |
7 |
34 |
0,0059 |
0,002 |
7,5 |
0,4 |
33,6 |
6,9 |
33 |
0,0063 |
0,003 |
9 |
0,6 |
29,45 |
6,5 |
31 |
0,007 |
0,004 |
12 |
Таблица
2 - Результаты расчёта
Расчётные данные |
|||||||||||||
𝑃1, Вт |
𝑃н, Вт |
𝜂 |
𝜒 |
𝑟, Ом |
𝐾п, % |
𝑈2
𝑈н |
𝐼2
𝐼н |
𝑆1, ВА |
𝑆2, ВА |
𝑆𝑚𝑝, ВА |
𝐾1 |
𝐾2 |
𝐾тр |
18 |
7.54 |
0.419 |
9.776 |
46.5 |
19.10 |
0.93 |
0.0025 |
3.63 |
0.0525 |
1.841 |
2.077 |
143.6 |
|
4.1 |
|||||||||||||
22.5 |
10.7 |
0.475 |
10.981 |
37.83 |
19.64 |
0.95 |
0.007 |
3.894 |
0.204 |
2.049 |
2.747 |
52.43 |
5.22 |
27 |
13.44 |
0.498 |
12.121 |
33.5 |
20.54 |
0.98 |
0.0075 |
4.158 |
0.297 |
2.2275 |
3.232 |
45.25 |
6.03 |
36 |
17.67 |
0.491 |
14.423 |
29.25 |
22.07 |
1.05 |
0.007 |
4.62 |
0.372 |
2.496 |
3.825 |
47.5 |
7.1 |
Трехфазная мостовая схема выпрямителя
𝑈1 = 220 В = 𝑐𝑜𝑛𝑠𝑡
При 𝐼н = 0 А — 𝑈н = 86 В.
Таблица 3 - Результаты измерений
Опытные данные |
||||||
𝐼н, А |
𝑈н, В |
𝑈0~, В |
𝑈2, В |
𝐼1, А |
𝐼2, А |
𝑃′1, Вт |
0,25 |
70,6 |
3,62 |
31 |
0,0068 |
0,003 |
12 |
0,45 |
64,5 |
3,33 |
29 |
0,0082 |
0,004 |
15 |
0,75 |
52 |
2,42 |
24 |
0,01000 |
0,006 |
24 |
0,95 |
45,6 |
2,08 |
21 |
0,01000 |
0,0075 |
28,5 |
Таблица
4 - Результаты расчёта
Расчётные данные |
|||||||||||||
𝑃1, Вт |
𝑃н, Вт |
𝜂 |
𝜒 |
𝑟, Ом |
𝐾п, % |
𝑈2
𝑈н |
𝐼2
𝐼н |
𝑆1, ВА |
𝑆2, ВА |
𝑆𝑚𝑝, ВА |
𝐾1 |
𝐾2 |
𝐾тр |
36 |
17.65 |
0.49 |
15.104 |
61.6 |
5.13 |
0.4391 |
0.012 |
4.488 |
0.279 |
2.384 |
3.933 |
63.262 |
|
7.405 |
|||||||||||||
45 |
29.025 |
0.65 |
15.625 |
47.78 |
5.16 |
0.4496 |
0.0089 |
5.412 |
0.348 |
2.88 |
5.363 |
83.405 |
10.078 |
72 |
39 |
0.54 |
20.478 |
45.3 |
4.65 |
0.4615 |
0.008 |
6.6 |
0.432 |
3.516 |
5.909 |
90.278 |
11.092 |
85.5 |
43.32 |
0.51 |
24.178 |
42.5 |
4.56 |
0.4605 |
0.0079 |
6.6 |
0.4725 |
3.53625 |
6.564 |
91.683 |
12.250 |
Шестифазная однотактная схема выпрямления
Снятие внешней характеристики Uн = f( Iн ) осуществляется при U1 = 220 В = const и изменении тока нагрузки от 0 до максимального значения.
Таблица 5 - Результаты измерений
Опытные данные |
||||||
𝐼н, А |
𝑈н, В |
𝑈0~, В |
𝑈2, В |
𝐼1, А |
𝐼2, А |
𝑃′1, Вт |
0,35 |
42,8 |
1,35 |
36 |
0,0055 |
0,0001 |
7,5 |
0,45 |
39,7 |
0,77 |
34,5 |
0,0065 |
0,0025 |
10,5 |
0,65 |
36,8 |
0,64 |
34 |
0,0075 |
0,003 |
13,5 |
0,75 |
35,5 |
0,9 |
33 |
0,008 |
0,0031 |
15 |
Таблица
6 - Результаты расчёта
Расчётные данные |
|||||||||||||
𝑃1, Вт |
𝑃н, Вт |
𝜂 |
𝜒 |
𝑟, Ом |
𝐾п, % |
𝑈2
𝑈н |
𝐼2
𝐼н |
𝑆1, ВА |
𝑆2, ВА |
𝑆𝑚𝑝, ВА |
𝐾1 |
𝐾2 |
𝐾тр |
22.5 |
14.98 |
0.67 |
12.323 |
12.0 |
3.15 |
0.8411 |
0.000286 |
3.63 |
0.0216 |
1.826 |
4.127 |
693.519 |
|
8.205 |
|||||||||||||
31.5 |
17.865 |
0.57 |
13.105 |
16.2 |
1.94 |
0.8690 |
0.0056 |
4.29 |
0.5175 |
2.40375 |
4.164 |
34.522 |
7.432 |
40.5 |
23.92 |
0.59 |
14.563 |
15.7 |
1.74 |
0.9239 |
0.005 |
4.95 |
0.612 |
2.781 |
4.832 |
39.085 |
8.601 |
45 |
26.625 |
0.59 |
15.270 |
15.3 |
2.54 |
0.9296 |
0.0041 |
5.28 |
0.6138 |
2.9469 |
5.043 |
43.377 |
9.035 |
Uн,
В
Вывод: в ходе выполнения данной работы мы ознакомились с принципом действия, режимами работы и параметрами многофазных схем выпрямления, осуществили экспериментальное исследовали работы трех многофазных схем выпрямления на нагрузку индуктивного характера и определили их основные параметры.
