ЛАБОРАТОРНАЯ РАБОТА №18

по дисциплине «Электропитание устройств и систем инфокоммуникаций»

на тему

«ИССЛЕДОВАНИЕ СТАБИЛИЗАТОРОВ ПОСТОЯННОГО ТОКА»

Выполнила: студентка гр.

БСТ2104 Первухина А.А.

Проверил: Шакиров К.Ф.

Москва 2024 г.

1. Цель работы

Изучить принципы действия параметрических и компенсационных стабилизаторов постоянного напряжения и определение их основных параметров.

2. Принципиальная схема

Принципиальная схема компенсационного стабилизатора постоянного напряжения с последовательным включением регулирующего элемента представлена на рисунке 1.

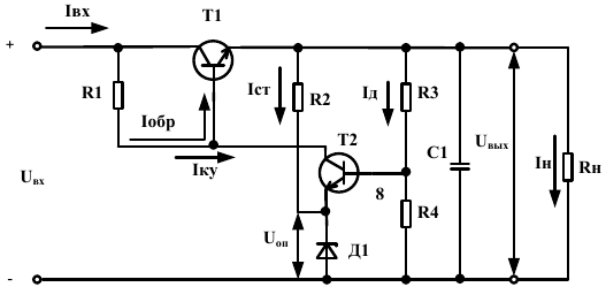

Рисунок 1 - Принципиальная схема стабилизатора

3. Выполнение работы

1. Исследование параметрического стабилизатора

Снятие нагрузочной характеристики.

	6	8	10	12	14	16	18
	4,37	5,79	7,24	8,71	10,15	11,27	11,44
	30	40	51	61	72	87	121
	30	40	50	60	71	78	80

Коэффициент стабилизации :

находится как разность выходного напряжения при и выходного напряжения при . За номинальное значение следует принимать значение , соответствующее .

Соответственно .

График зависимости представлен на рисунке 2.

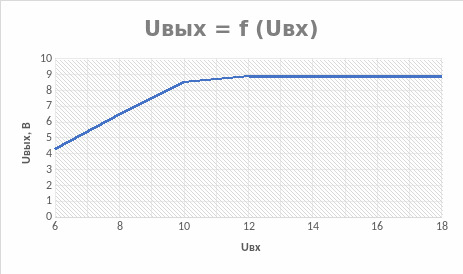

Рисунок 2 - График зависимости Uвых=f(Uвх)

Снятие внешней характеристики:

	ХХ
	0,061	0,068	0,077	0,09	0,116	0,134	0,150	0,166
	8,73	8,35	7,77	7,08	5,59	4,61	3,79	2,78

Внутреннее сопротивление стабилизатора .

График зависимости представлен на рисунке 3.

Рисунок 3 - График зависимости Uн=f(Iн)

2. Исследование параметрического стабилизатора с последовательно включенным транзистором.

Снятие нагрузочной характеристики:

	6	8	10	12	14	16	18
	5,5	7,46	9,35	10,78	10,9	11	11,1
	0,034	0,046	0,058	0,078	0,111	0,146	0,181
	0,034	0,046	0,057	0,066	0,066	0,067	0,068

Коэффициент стабилизации:

График зависимости представлен на рисунке 4.

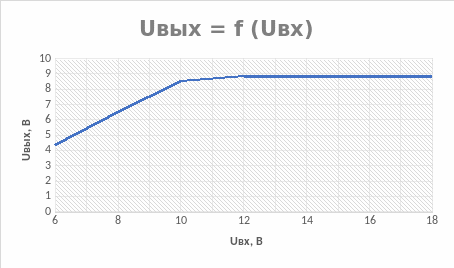

Рисунок 4 - График зависимости Uвых=f(Uвх)

Снятие внешней характеристики:

	ХХ
	0,066	0,087	0,118	0,159	0,220	0,301	0,412	0,579
	10,81	10,64	10,71	10,6	10,52	10,36	10,04	9,62

Внутреннее сопротивление стабилизатора .

График зависимости представлен на рисунке 5.

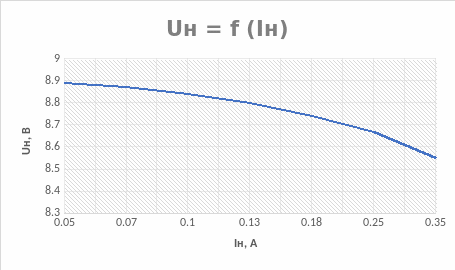

Рисунок 5 - График зависимости Uн=f(Iн)

3. Исследование параметрического стабилизатора с параллельно включенным транзистором.

Снятие нагрузочной характеристики:

	6	8	10	12	14	16	18
	4,59	6,5	7,95	8,31	8,34	8,35	8,37
	0,028	0,040	0,052	0,097	0,147	0,197	0,251
	0,028	0,040	0,048	0,051	0,051	0,051	0,051

Коэффициент стабилизации:

График зависимости представлен на рисунке 6.

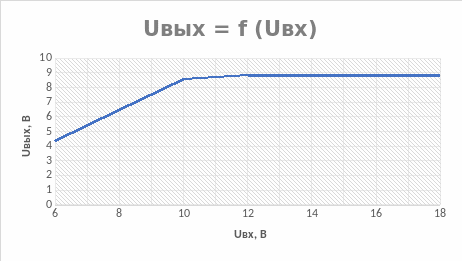

Рисунок 6 - График зависимости Uвых=f(Uвх)

Снятие внешней характеристики:

	ХХ
	0,051	0,067	0,090	0,112	0,137	0,161	0,188	0,212
	8,32	8,28	8,19	7,45	6,54	5,55	4,62	3,52

Внутреннее сопротивление стабилизатора .

График зависимости представлен на рисунке 7.

Рисунок 7 - График зависимости Uн=f(Iн)

4. Исследование компенсационного стабилизатора на дискретных элементах.

Снятие нагрузочной характеристики:

	6	8	10	12	14	16	18
	3,85	6,01	7,85	9,97	11,7	13,74	15,65
	0,030	0,047	0,062	0,079	0,093	0,110	0,126
	0,023	0,036	0,047	0,060	0,071	0,083	0,095

Коэффициент стабилизации:

График зависимости представлен на рисунке 8.

Рисунок 8 - График зависимости Uвых=f(Uвх)

Снятие внешней характеристики:

	ХХ
	0,060	0,108	0,144	0,200	0,312	0,362	0,515
	9,86	9,85	9,6	9,53	9,19	8,93	8,59

Внутреннее сопротивление стабилизатора .

График зависимости представлен на рисунке 9.

Рисунок 9 - График зависимости Uн=f(Iн)

5. Исследование интегрального стабилизатора напряжения КР142ЕН8Б.

Снятие нагрузочной характеристики:

	6	8	10	12	14	16	18
	4,33	6,5	8,56	8,89	8,89	8,89	8,89
	27	41	54	57	57	57	57
	26	39	52	54	54	54	54

Коэффициент стабилизации:

График зависимости представлен на рисунке 10.

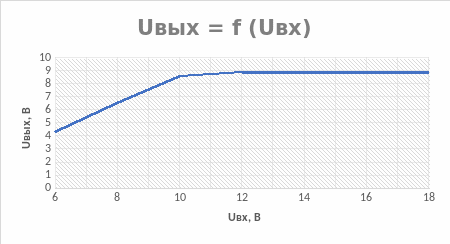

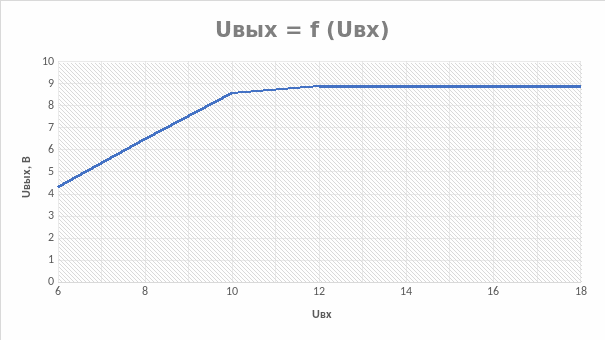

Рисунок 10 - График зависимости Uвых=f(Uвх)

Снятие внешней характеристики:

	ХХ
	0,054	0,073	0,096	0,131	0,183	0,252	0,352	0,504
	8,89	8,87	8,84	8,80	8,74	8,67	8,55	8,38

Внутреннее сопротивление стабилизатора .

График зависимости представлен на рисунке 11.

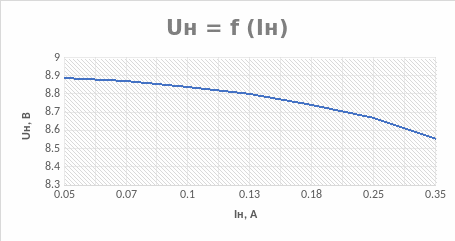

Рисунок 11 - График зависимости Uн=f(Iн)

Вывод

В ходе лабораторной работы мы изучили принципы действия параметрических и компенсационных стабилизаторов постоянного напряжения и определили их основные параметры, построили соответствующие графики.
