Отчеты лабы (возможны неточности) / lab3

Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего образования

Санкт-Петербургский государственный университет телекоммуникаций им. проф. Бонч-Бруевича

СПБГУТ

Отчёт по лабораторной работе №3

Тема: Определение погрешности цифрового вольтметра методом прямых измерений

Дисциплина: Метрологическое обеспечение и подтверждение соответствия систем инфокоммуникаций

Выполнили: студенты

Проверил:

Санкт-Петербург

г.

Ход работы

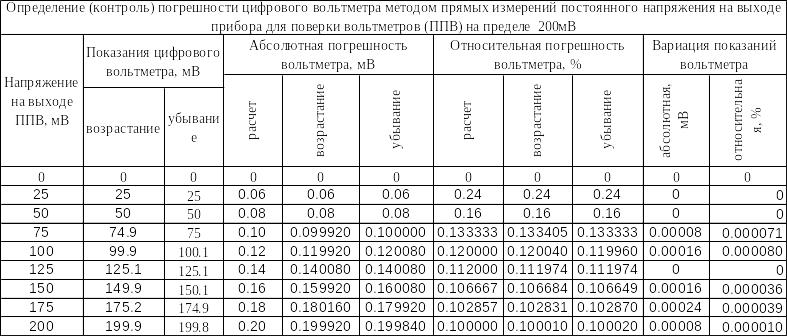

Задание №1. Определение погрешности цифрового мультиметра в ручном режиме

Формулы, используемые для расчета в этом задании

Задание №2. Определение погрешности цифрового мультиметра в автоматическом режиме

Графики

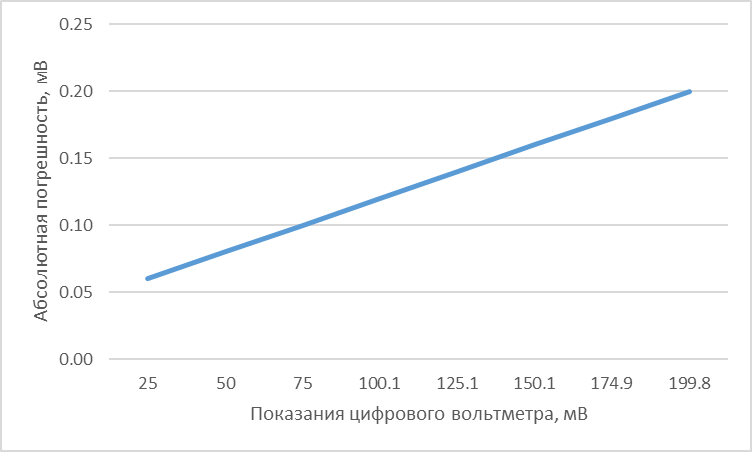

Рисунок 1. График зависимости абсолютной погрешности рабочего средства измерений от его показаний (возрастание).

Рисунок 2. График зависимости абсолютной погрешности рабочего средства измерений от его показаний (убывание).

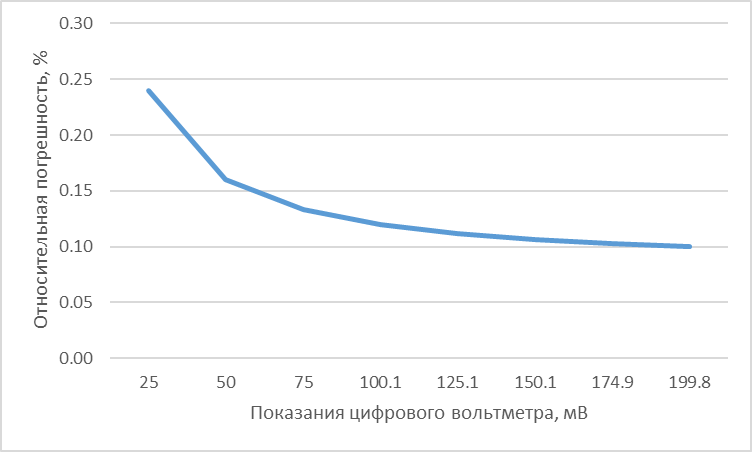

Рисунок 3. График зависимости относительной погрешности рабочего средства измерений от его показаний (возрастание).

Рисунок 4. График зависимости относительной погрешности рабочего средства измерений от его показаний (убывание).

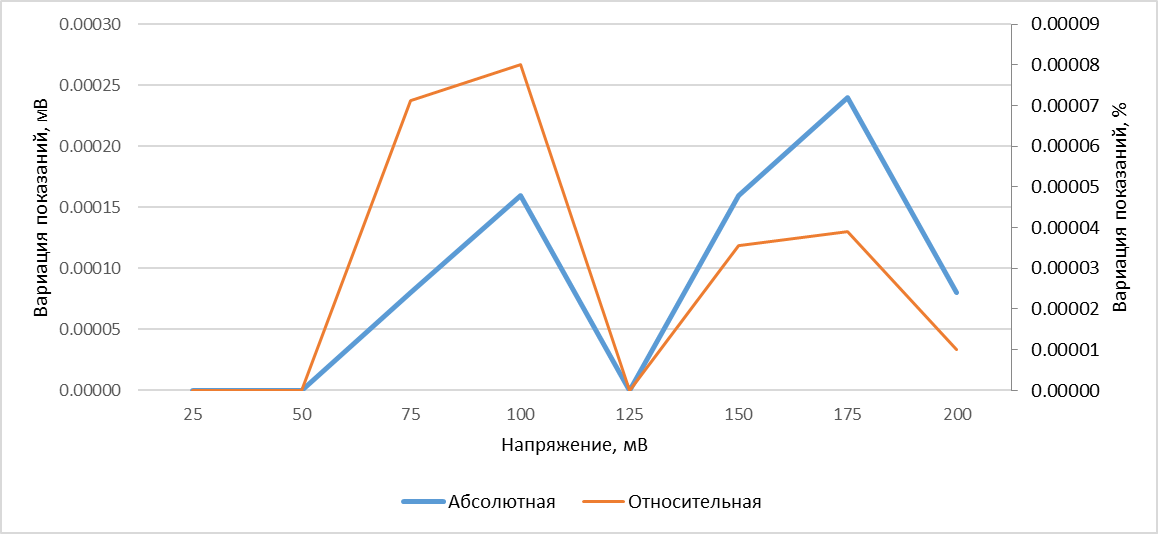

Рисунок 5. График зависимости абсолютной и относительной вариации показаний рабочего средства измерений от его показаний
